چگونه می توان درجه مناسب ریخته گری فولاد مقاوم در برابر حرارت را برای کوره های صنعتی انتخاب کرد؟

گرادیان دما: معیار انتخاب اولیه

دمای واقعی اجزای داخل کوره‌های صنعتی معمولاً 50 تا 150 درجه سانتی‌گراد بالاتر از دمای قطعه کار است و نوع منبع حرارت (نفت سنگین، گاز یا برق) مستقیماً بر یکنواختی توزیع دما تأثیر می‌گذارد. تخریب عملکرد فولادهای مقاوم در برابر حرارت خطی نیست اما نقاط آستانه بحرانی را نشان می دهد:

• 650 درجه سانتیگراد تا 900 درجه سانتیگراد منطقه خطر : این محدوده باند دما حساس برای بارش σ فاز (ترکیب بین فلزی FeCr) است. برای آلیاژهای سری Fe-Cr-Ni (مانند HH، HK)، اگر تعادل ترکیبی نامناسب باشد، انرژی ضربه ممکن است پس از سرویس طولانی مدت در دمای 750 درجه سانتیگراد بیش از 30٪ کاهش یابد. بنابراین، برای اجزایی که در این محدوده دمایی تحت بارگذاری چرخه ای کار می کنند (مانند صفحات رنده در خنک کننده های کلینکر)، آلیاژهای سری Fe-Ni-Cr با ریزساختار آستنیتی تک فاز (مانند HP، HT) باید در اولویت قرار گیرند، یا عناصر نیتروژن و خاکی کمیاب باید برای جلوگیری از رسوب فاز σ اضافه شوند.
• 1000 درجه سانتیگراد و بالاتر از آستانه مقاومت در برابر اکسیداسیون : محتوای کروم باید ≥20٪ باشد تا یک لایه محافظ Cr2O3 متراکم تشکیل شود. طبق استاندارد GB/T 8492-2014، ZG40Cr25Ni20 (که معمولاً به عنوان "2520" شناخته می شود) حاوی 23٪ تا 27٪ کروم است و می تواند در دمای 1150 درجه سانتیگراد به طور پایدار کار کند. فولاد ضد زنگ معمولی 304 (18Cr-8Ni) از نظر محتوای کروم ناکافی است و در صورت استفاده طولانی مدت در دمای بالای 800 درجه سانتیگراد، پوسته پوسته شدن اکسیداسیون را تجربه می کند و هرگز نباید جایگزین فولادهای ریخته گری شده مقاوم در برابر حرارت شود.
• رابطه کمی بین دما و نرخ اکسیداسیون : برای هر 100 درجه سانتیگراد افزایش دما، سرعت اکسیداسیون ممکن است دو برابر شود. افزایش وزن اکسیداسیون سالانه فولاد ضد زنگ 310S تقریباً 1.2 میلی گرم بر سانتی متر مربع در 1000 درجه سانتی گراد است، اما این مقدار ممکن است در دمای 1100 درجه سانتی گراد از 2.4 میلی گرم بر سانتی متر مربع فراتر رود. این بدان معناست که افزایش دمای سرویس HK40 از 1050 درجه سانتیگراد به 1150 درجه سانتیگراد ممکن است عمر اکسیداسیون آن را بیش از 50٪ کاهش دهد.

مرزهای کاربرد دما برای درجات معمولی

اتمسفر کوره: عامل حمله شیمیایی نادیده گرفته شده

اتمسفرهای کوره های صنعتی را می توان به شش نوع تقسیم کرد: اکسید کننده، کاهنده، خنثی، حاوی گوگرد، کربور کننده و خلاء. نوع جو به طور مستقیم حالت شکست عناصر آلیاژی را تعیین می کند:

اتمسفرهای اکسید کننده و حاوی گوگرد

کروم عنصر اساسی برای مقاومت در برابر اکسیداسیون در همه آلیاژهای مقاوم در برابر حرارت است. فیلم محافظ Cr2O3 که تشکیل می دهد در اتمسفرهای اکسید کننده بسیار مهم است. با این حال، بخار آب به طور قابل توجهی اکسیداسیون آلیاژهای پر آهن را تسریع می کند ، با تأثیر نسبتاً کمتری بر آلیاژهای با نیکل بالا. در اتمسفرهای حاوی گوگرد، سولفیدها به لایه اکسید نفوذ می کنند و باعث خوردگی هم افزایی "سولفیداسیون-اکسیداسیون" می شوند. در چنین مواردی، سری HL (29Cr-20Ni) با کروم بالا و نیکل کم باید انتخاب شود، زیرا مقاومت سولفیداسیون آن نسبت به سری HK برتر است.

کربورسازی جو و گرد و غبار فلزات

در اتمسفرهای کربن دار (مانند محیط های ترک خوردگی متان یا پروپان)، اتم های کربن به ماتریکس فولاد نفوذ می کنند و کاربیدهای شکننده را تشکیل می دهند. هنگامی که محتوای کربن از 2% فراتر می رود، اکثر آلیاژهای مقاوم در برابر حرارت در دمای اتاق کاملاً انعطاف پذیری خود را از دست می دهند. سری HP به دلیل محتوای نیکل بالا (33% تا 37%) که حداکثر حلالیت کربن را کاهش می دهد، به انتخاب ارجح برای کربورسازی اجزای کوره تبدیل می شود. برای "گرد و غبار فلزی" شدیدتر - خوردگی کربن فاجعه بار که در حدود 600 درجه سانتیگراد رخ می دهد - تجربه نشان می دهد که آلیاژهای نیکل بالا مانند RA333 و درجه ریختگی Supertherm بهترین عملکرد را دارند، در حالی که RA330 و 801H در این محیط به طور قابل توجهی بدتر عمل می کنند.

خلاء و کاهش اتمسفر

در اتمسفرهای هیدروژن یا آمونیاک ترک خورده، باید از شکنندگی کربن زدایی جلوگیری کرد. نمرات با محتوای کربن متوسط ​​(0.35٪ تا 0.50٪) و عناصر تشکیل دهنده کاربید پایدار (مانند Nb، W) باید انتخاب شوند. در گریدهای اصلاح‌شده HP-Nb، نیوبیم NbC را با کربن تشکیل می‌دهد و از تخلیه کروم در مرز دانه‌ها جلوگیری می‌کند و از شکنندگی هیدروژن جلوگیری می‌کند.

شرایط بار: از پشتیبانی استاتیک تا خستگی حرارتی دینامیک

حالت های شکست ریخته گری فولادی مقاوم در برابر حرارت در کوره های صنعتی نه تنها به دما و جو بستگی دارد، بلکه با نوع بار نیز ارتباط نزدیکی دارد:

استحکام پارگی و مقاومت در برابر خزش

استاندارد ISO 204:2018 برای قطعات تحت بارگذاری طولانی مدت استاتیکی (مانند لوله‌های کوره و آویزها) به این موارد نیاز دارد: در دمای 800 درجه سانتی‌گراد و فشار 100 مگاپاسکال، زمان گسیختگی خزش باید بیش از 100000 ساعت باشد. HP40 (25Cr-35Ni) استحکام گسیختگی قابل توجهی نسبت به HK40 در دمای 900 درجه سانتیگراد نشان می دهد، زیرا محتوای نیکل بالاتر آن ماتریس آستنیتی را تثبیت می کند و پراکندگی کاربیدهای ریز M23C6 را ترویج می کند. اگر دمای عملیاتی با تنش 50 مگاپاسکال به 950 درجه سانتیگراد افزایش یابد، آلیاژهای مبتنی بر نیکل مانند Inconel 617 به عمر گسیختگی ≥50000 ساعت نیاز دارند، در این مرحله فولادهای مقاوم در برابر حرارت مبتنی بر آهن به سختی می توانند الزامات را برآورده کنند.

خستگی حرارتی و شوک حرارتی

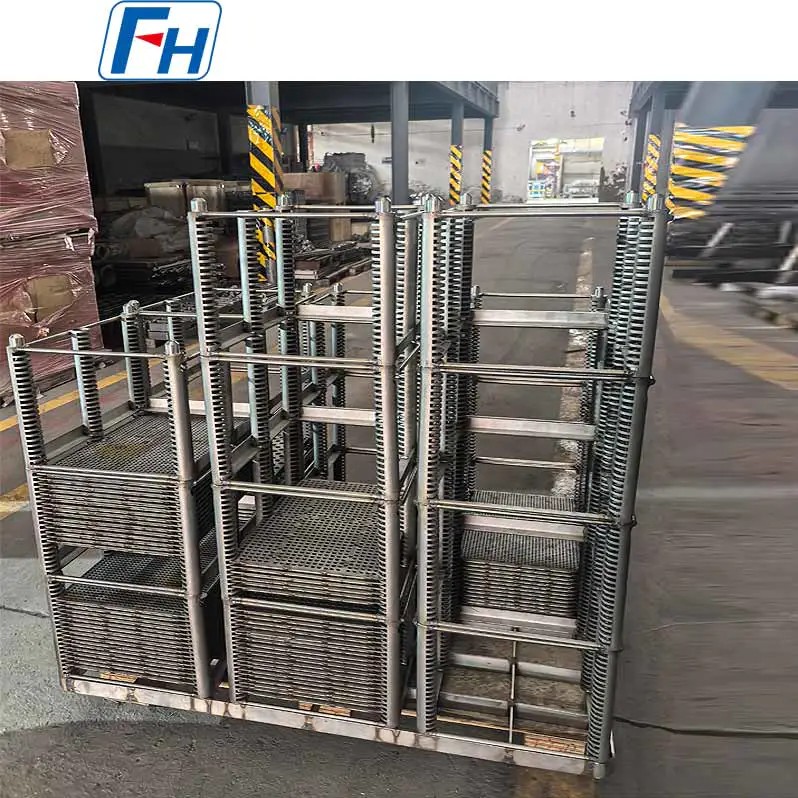

برای قطعاتی که چرخه های راه اندازی/خاموش مکرر یا نوسانات دما را تجربه می کنند (مانند سینی های عملیات حرارتی و لوله های تابشی)، خستگی حرارتی حالت اولیه خرابی است. از طریق 1000 چرخه حرارتی بین 20 درجه سانتیگراد تا 800 درجه سانتیگراد، می توان نرخ رشد ترک را ارزیابی کرد. HH نوع 1، به دلیل محتوای فریت جزئی، شکل پذیری بهتری را در چنین شرایطی نسبت به نوع 2 کاملا آستنیتی نشان می دهد. در حالی که سری HT (15Cr-35Ni) به دلیل داشتن نیکل بالا، بهترین مقاومت در برابر شوک حرارتی را دارد و می تواند تا دمای 1150 درجه سانتی گراد در شرایط اکسیداسیون و 1100 درجه سانتی گراد در شرایط کاهشی کار کند.

سایش و ضربه مکانیکی

در محیط های دارای فرسایش مواد مانند کوره های دوار سیمان و کوره های شفت گلوله، مقاومت در برابر سایش باید بر اساس مقاومت حرارتی افزایش یابد. برای ZG40Cr25Ni20، محتوای کربن را می توان به 0.40٪ تا 0.50٪ افزایش داد یا می توان مقدار کمی مولیبدن (0.5٪ تا 1.0٪) را برای تشکیل کاربیدهای سخت اضافه کرد. پس از جایگزینی فولاد کربن معمولی با ZG40Cr25Ni20 در پوشش کوره سیمان، عمر مفید از 6 ماه به 3 سال افزایش یافت که به طور کامل بهبود تصاعدی را که انتخاب مواد مناسب در طول عمر به ارمغان می آورد، نشان می دهد.

سیستم های استاندارد و تمرین مهندسی در بهینه سازی ترکیب

تفاوت های سیستماتیک در مشخصات ترکیبی برای فولادهای ریخته گری مقاوم در برابر حرارت در میان سیستم های استاندارد جهانی عمده وجود دارد. درک این تفاوت ها به انتخاب دقیق مواد کمک می کند:

استانداردهای چینی (GB/T 8492) و معیارهای بین المللی

ZG40Cr25Ni20 مشخص شده در GB/T 8492-2014 مطابق با HK40 در ASTM A297 است، اما با حداقل مقدار نیکل کمی کمتر (18% تا 21% در مقابل 19% تا 22%). استانداردهای چینی تمایل دارند با افزودن نیتروژن (N، 0.15٪ تا 0.25٪) و عناصر خاکی کمیاب (RE) افت عملکرد ناشی از کاهش محتوای نیکل را جبران کنند و در نتیجه هزینه ها را کنترل کنند. به عنوان مثال، ZG35Cr24Ni7SiN، از طریق تقویت محلول جامد نیتروژن، به استحکام در دمای بالا نزدیک به HK40 در 1050 درجه سانتیگراد دست می یابد، اما با کاهش هزینه مواد تقریباً 15٪ تا 20٪.

تغییرات سری ASTM A297 HP

نمرات سنتی HP (کرم 24٪ تا 28٪، Ni 33٪ تا 37٪) به چندین شاخه تغییر یافته تبدیل شده اند:

1. HP-Nb : افزودن 0.8% تا 1.2% نیوبیم رسوب Nb(C,N) را تشکیل می‌دهد که استحکام گسیختگی را در دمای 1100 درجه سانتی‌گراد 20% تا 30% بهبود می‌بخشد و در عین حال جوش‌پذیری را افزایش می‌دهد.
2. HP-Mo : افزودن 1.0% تا 1.5% مولیبدن اثرات تقویت کننده محلول جامد را افزایش می دهد، مناسب برای شرایط با خوردگی سولفیداسیون خفیف.
3. HP-W-Nb : افزودن ترکیبی تنگستن (0.5٪ تا 1.0٪) و نیوبیوم، مورد استفاده برای لوله های تابشی کوره های ترک خوردگی اتیلن، با بهینه سازی هم افزایی مقاومت کربنی شدن و مقاومت در برابر خزش.

تست ترکیب و کنترل کیفیت

انحرافات ترکیب در ریخته گری فولادی مقاوم در برابر حرارت به طور قابل توجهی بر عملکرد تأثیر می گذارد. به عنوان مثال، محتوای سیلیکون بیش از 3٪، در حالی که مقاومت در برابر اکسیداسیون را افزایش می دهد، چقرمگی دمای اتاق را به شدت کاهش می دهد. محتوای کربن بیش از 0.50 درصد تردی در دمای بالا را تسریع می کند. تمرین مهندسی استفاده از طیف‌سنجی انتشار نوری (OES) یا پلاسمای جفت القایی (ICP) را برای آزمایش ترکیب، با کنترل خطا در محدوده 0.01% توصیه می‌کند. برای اجزای حیاتی، آزمایش اکسیداسیون 500 ساعته (GB/T 13303-2020) نیز مورد نیاز است، با محاسبه میانگین نرخ اکسیداسیون V = (g2 - g1) / (S · t)، در واحدهای g/m²·h.

مبادلات اقتصادی: هزینه چرخه زندگی به جای قیمت اولیه خرید

تصمیم نهایی انتخاب مواد باید فراتر از قیمت واحد مواد باشد و هزینه چرخه عمر کامل (LCC) را محاسبه کند. به عنوان مثال، لوله های تابشی کوره های کراکینگ اتیلن پتروشیمی را در نظر بگیرید:

• انتخاب HK40 هزینه‌های اولیه مواد اولیه کمتری را ارائه می‌کند، اما به دلیل تغییر شکل خزشی یا شکنندگی کربوریزاسیون، هر 2 تا 3 سال یکبار نیاز به تعویض دارد که منجر به تلفات هنگفت تعمیر و نگهداری خاموش می‌شود.
• انتخاب HP-Nb اصلاح شده هزینه های اولیه را تقریباً 25٪ تا 30٪ افزایش می دهد، اما عمر مفید می تواند به 5 تا 7 سال برسد. علاوه بر این، به دلیل کاهش نرخ نازک شدن دیوار، صرفه جویی در سوخت ناشی از بهبود بازده حرارتی می تواند به دو برابر تفاوت هزینه مواد برسد.

در محدوده دمایی بسیار بالا از 1095 درجه سانتیگراد تا 1205 درجه سانتیگراد، حتی اگر آلیاژهای مبتنی بر آهن نیکل مانند HL، HU، و HX هزینه های اولیه بالاتری دارند، کاهش فرکانس خرابی و کار تعمیر و نگهداری آنها اغلب تفاوت هزینه مواد را در عرض 18 ماه جبران می کند. بنابراین، ماهیت انتخاب فولاد مقاوم در برابر حرارت برای کوره های صنعتی یافتن تعادل بهینه بین پنج بعد دما، جو، بار، عمر مفید و هزینه است. ، به جای اینکه صرفاً افراطی هر شاخص واحدی را دنبال کنید.
