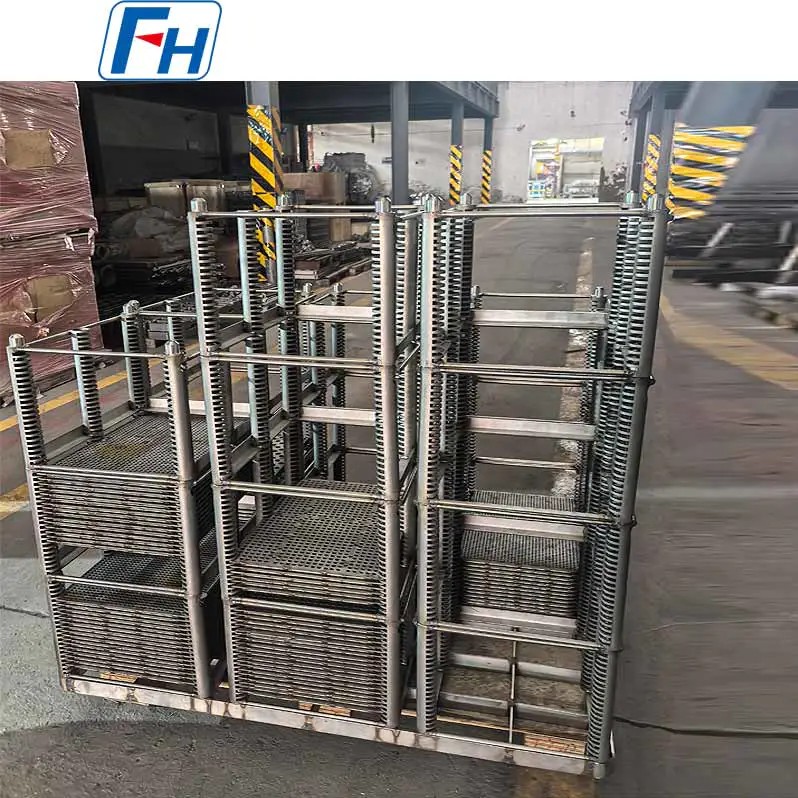

چرا وسایل عملیات حرارتی مهم هستند؟

وسایل عملیات حرارتی به عنوان رابط ضروری بین قطعات کار و تجهیزات پردازش حرارتی عمل می کند. عقلانیت طراحی، انتخاب مواد، و کیفیت ساخت آنها به طور مستقیم بر آن حاکم است یکنواختی، تکرارپذیری و کیفیت محصول نهایی کل چرخه عملیات حرارتی در تولید صنعتی تقریباً 30٪ - 40٪ نقص‌های عملیات حرارتی - مانند اعوجاج، اکسیداسیون، و کربوریزاسیون ناهموار - مستقیماً به طراحی یا استفاده نامناسب یراق نسبت داده می‌شوند. بنابراین، انتخاب دستگاه عملیات حرارتی مناسب یک تصمیم عملیاتی ثانویه نیست، بلکه یک عامل استراتژیک است که موفقیت یا شکست فرآیند حرارتی را تعیین می‌کند.

از دیدگاه مهندسی عملی، تجهیزات عملیات حرارتی باید به طور همزمان سه معیار عملکرد اصلی را برآورده کنند: پایداری ساختاری در دمای بالا (حفظ شکل و ظرفیت باربری در دمای هدف)، راندمان هدایت حرارتی (حصول اطمینان از گرمایش یکنواخت قطعات کار)، و سازگاری شیمیایی (جلوگیری از واکنش های نامطلوب با اتمسفر کوره یا سطوح قطعه کار). عدم وجود هر یک از این معیارها منجر به افزایش نرخ ضایعات دسته ای یا افزایش قابل توجه مصرف انرژی می شود.

چگونه انتخاب مواد زیربنای عملکرد و طول عمر فیکسچر است؟

مواد آلیاژی معمولی مقاوم در برابر حرارت و محدوده دمای عملیاتی آنها

ملاحظات اولیه برای دستگاه عملیات حرارتی مواد دارای استحکام پایدار در دماهای بالا، مقاومت در برابر اکسیداسیون و مقاومت در برابر کربوریزاسیون هستند. آلیاژهای مختلف برای دماهای فرآیند متمایز و شرایط جوی مناسب هستند. انتخاب نادرست مواد یکی از دلایل اصلی خرابی زودرس اتصالات است.

حالت های شکست معمول و استراتژی های پیشگیرانه

تجهیزات عملیات حرارتی در طول سرویس چرخه ای طولانی مدت در دمای بالا با خطرات تخریب متعدد مواجه هستند. رایج ترین حالت های خرابی عبارتند از:

• ترک خوردگی خستگی حرارتی : چرخه های مکرر گرمایش و سرمایش تنش های داخلی را انباشته می کند و ریزترک ها معمولاً بعد از شروع می شوند. 500-800 چرخه و در نهایت به شکستگی های ضخیم منتشر می شود.
• تغییر شکل خزشی : تحت بارگذاری پایدار در دمای بالا، مواد دچار تغییر شکل پلاستیک غیرقابل برگشت می شوند. برای آلیاژ 1.4848 در دمای 900 درجه سانتی گراد و تنش 50 مگاپاسکال، کرنش خزشی می تواند به 2٪-3٪ بعد از 1000 ساعت ، به طور مستقیم دقت مکان یابی وسایل را به خطر می اندازد.
• شکنندگی کربوریزاسیون : در اتمسفرهای غنی از کربن، اتم‌های کربن در مرزهای دانه‌ها پخش می‌شوند و فازهای کاربید شکننده را تشکیل می‌دهند و باعث کاهش چشمگیر چقرمگی مواد و افزایش خطر شکستگی می‌شوند.
• اتلاف اکسیداسیون : در اتمسفرهای اکسید کننده، فلس های اکسید سطحی به طور مداوم ضخیم و پوسته می شوند که منجر به کاهش سطح مقطع و کاهش ظرفیت باربری می شود.

برای کاهش این حالت‌های شکست، عمل مهندسی معمولاً از اقدامات زیر استفاده می‌کند: انتخاب مواد با آلیاژ بالا مبتنی بر نیکل برای افزایش مقاومت در برابر خزش. اعمال پوشش های ضد اکسیداسیون برای سطوح ثابت؛ بهینه سازی نرخ گرمایش و سرمایش برای کاهش شوک حرارتی؛ و ایجاد پروتکل‌های بازرسی و جایگزینی منظم برای تشخیص تخریب قبل از شکست فاجعه‌بار.

کدام نوع فیکسچر با پیکربندی و فرآیند مورد نیاز کوره شما مطابقت دارد

اشکال اولیه فیکسچر بر اساس رده کوره

انواع مختلف کوره الزامات اساسی متفاوتی را در مورد هندسه فیکسچر، دقت ابعادی و روش بارگذاری اعمال می کنند. عدم تطابق بین وسایل و کوره نه تنها کارایی تولید را کاهش می دهد بلکه می تواند خطرات ایمنی را نیز ایجاد کند.

ملاحظات مهندسی در طراحی سازه فیکسچر

طراحی سازه فیکسچر نیاز به تعادل دقیق بین چگالی بارگذاری و یکنواختی جریان گرما . به عنوان مثال، در فرآیندهای کربورسازی، فاصله ناکافی قطعه کار، گردش اتمسفر را محدود می‌کند و باعث ایجاد اعماق ناهموار می‌شود. فاصله بیش از حد ظرفیت بارگذاری کوره را کاهش می دهد و مصرف انرژی واحد را افزایش می دهد. تجربه مهندسی نشان می‌دهد که حداقل فاصله بین قطعات کار مجاور در فیکسچرهای کربن‌کننده باید در حد مجاز حفظ شود. 15-25 میلی متر برای اطمینان از گردش هوای کافی

ثابت کردن وزن مرده یکی دیگر از عوامل مهم است. در کاربردهای کوره گودال، وزن ترکیبی فیکسچر و قطعه کار اغلب می رسد صدها کیلوگرم تا چند تن که نیاز به تعلیق و سازه‌های پشتیبانی دارند که با حاشیه‌های ایمنی فراوان طراحی شده‌اند - معمولاً یک ضریب ایمنی کمتر از 3.0 . علاوه بر این، جرم حرارتی خود دستگاه مستقیماً بر زمان گرمایش و مصرف انرژی تأثیر می گذارد. طراحی سبک وزن ارزش قابل توجهی در صرفه جویی در انرژی ارائه می دهد. هر 10% کاهش وزن دستگاه می تواند زمان گرمایش را به طور متوسط کوتاه کند 5٪ - 8٪ .

چه فرآیندهای تولیدی طرح ها را به وسایل قابل اعتماد تبدیل می کند

مقایسه مسیرهای اصلی تولید

تولید تجهیزات عملیات حرارتی در درجه اول از سه مسیر فرآیندی پیروی می کند: ریخته گری، جوشکاری/مونتاژ، و ماشینکاری دقیق. هر مسیر برای سطوح مختلف پیچیدگی و الزامات دقت مناسب است.

• ریخته گری دقیق : ایده آل برای وسایل پیچیده و بسیار یکپارچه مانند سینی های لانه زنبوری و قاب های پشتیبانی نامنظم. ریخته گری سرمایه گذاری به دقت ابعادی می رسد 1.5 ± میلی متر با زبری سطح Ra از 6.3-12.5 میکرومتر . مزیت در تشکیل حفره‌های داخلی پیچیده و ساختارهای دیوار نازک است، اگرچه زمان تولید طولانی‌تر و هزینه‌های ابزارآلات بالاتر است.
• مونتاژ جوش داده شده : مناسب برای وسایل بزرگ یا مدولار ساخته شده از بخش ها و صفحات استاندارد. اتصالات جوشی انعطاف‌پذیری تولید و چرخه‌های تحویل کوتاه‌تر را ارائه می‌دهند، اما مناطق جوش نشان‌دهنده پیوندهای ضعیف تحت خستگی حرارتی هستند. اتصالات جوشی با کیفیت بالا نیاز دارند 100% صلاحیت بازرسی جوش و عملیات حرارتی کاهش تنش پس از جوش.
• مونتاژ ماشینکاری : برای تجهیزات موقعیت یابی با دقت بالا، مانند جک های اختصاصی برای عملیات حرارتی تیغه های موتور هوا استفاده می شود. ماشینکاری CNC تضمین می کند که سطوح مکان یابی حساس به دقت دست پیدا می کنند 0.05 ± میلی متر ، نیازهای کنترل اعوجاج دقیق پردازش حرارتی دقیق را برآورده می کند.

ایست های بازرسی کنترل کیفیت حیاتی

کنترل کیفیت برای تجهیزات عملیات حرارتی کل فرآیند تولید را با گره های بازرسی کلیدی شامل:

1. پذیرش مواد اولیه : تجزیه و تحلیل طیف سنجی انطباق ترکیب شیمیایی را تایید می کند. بازرسی متالوگرافی اندازه دانه را درشت تر از آن تأیید می کند ASTM 4 ، اطمینان از پایه برای عملکرد در دمای بالا.
2. بازرسی دقت ابعادی : تأیید CMM ابعاد مهم مونتاژ، با خطای صافی کنترل شده در داخل ± 2 میلی متر بر متر .
3. آزمایش غیر مخرب : بازرسی اشعه ایکس یا اولتراسونیک برای تخلخل انقباض داخلی و اجزاء در ریخته گری. بازرسی ذرات مغناطیسی یا نافذ برای ترک های سطحی و نزدیک به سطح.
4. اعتبارسنجی عملکرد در دمای بالا : وسایل نمونه تحت 24-48 ساعت آزمایش های نگهداری بار در دمای سرویس مورد نظر برای تأیید اینکه تغییر شکل خزشی در محدوده مجاز باقی می ماند.

چگونه مدیریت عمر سرویس و بهینه‌سازی هزینه بازگشت سرمایه را به حداکثر می‌رساند

داده های عمر سرویس معمولی و عوامل تأثیرگذار

عمر مفید دستگاه عملیات حرارتیs بسته به مواد، فرآیند و شرایط عملیاتی به طور قابل توجهی متفاوت است. تحت شرایط کربورسازی معمولی (930 درجه سانتیگراد، چرخه 8 تا 12 ساعت)، عمر معمولی برای وسایل مختلف مواد به شرح زیر است:

استراتژی های عملی برای افزایش عمر و کاهش هزینه

افزایش طول عمر دستگاه و کاهش هزینه‌های هر عملیات حرارتی را می‌توان از ابعاد مختلف مورد بررسی قرار داد:

• استراتژی استفاده درجه بندی شده : وسایل جدید را برای فرآیندهایی با سخت ترین اعوجاج و دقت مورد نیاز استقرار دهید، سپس به تدریج آنها را به برنامه های کاربردی کمتر تنزل دهید و ارزش را در طول چرخه عمر کامل به حداکثر برسانید.
• تعمیر و نوسازی دوره ای : وسایل با اعوجاج موضعی یا ترک خوردگی جزئی را می توان از طریق صاف کردن، تعمیر جوش و عملیات حرارتی مجدد ترمیم کرد و عمر مفید را افزایش داد. 30٪ - 50٪ .
• بهینه سازی شرایط عملیاتی : نرخ گرمایش را بیش از حد کنترل کنید 150 درجه سانتیگراد در ساعت برای جلوگیری از شوک حرارتی؛ در فرآیندهای کربورسازی، سوختن منظم کربن را برای کاهش حملات شیمیایی ناشی از تجمع کربن انجام دهید.
• مدیریت موجودی و چرخش : سوابق جامع تجهیزات ردیابی تعداد چرخه ردیابی، داده های بازرسی و تاریخچه تعمیر و نگهداری، امکان تعویض پیشگیرانه مبتنی بر شرایط و جلوگیری از وقفه های غیرمنتظره تولید را حفظ کنید.

چه چارچوب تصمیمی به شما اطمینان می دهد که وسایل بهینه را برای فرآیند خود انتخاب کنید

در مواجهه با گزینه های متعدد مواد، ساختاری و تامین کننده، یک چارچوب انتخاب سیستماتیک تصمیم گیری بهینه را امکان پذیر می کند. ترتیب اولویت زیر برای ارزیابی توصیه می شود:

1. ابتدا سازگاری فرآیند : تأیید کنید که حداکثر دمای سرویس، سازگاری با اتمسفر، و ظرفیت باربری دستگاه با الزامات فرآیند هدف مطابقت دارد - اینها محدودیت‌های سخت غیرقابل مذاکره هستند.
2. تأیید سازگاری کوره : بررسی کنید که ابعاد فیکسچر، هندسه رابط، و روش های بارگذاری کاملاً با تجهیزات کوره موجود سازگار است. نقشه های محفظه کوره را برای تایید در صورت لزوم به تامین کنندگان ارائه دهید.
3. ارزیابی هزینه چرخه عمر : به جای مقایسه هزینه های خرید اولیه به تنهایی، هزینه مستهلک شده هر چرخه را در طول عمر کامل دستگاه محاسبه کنید. وسیله ای ماندگار 1000 چرخه ممکن است هزینه هر چرخه کمتری نسبت به جایگزینی با قیمت پایین تر و ماندگار داشته باشد 300 سیکل .
4. قابلیت تامین کننده و تضمین تحویل : ثبات منبع مواد تامین کننده، سیستم های کنترل کیفیت ساخت و عملکرد تحویل به موقع تاریخی را برای اطمینان از تامین طولانی مدت قابل اعتماد ارزیابی کنید.
5. سفارشی سازی و پشتیبانی فنی : برای قطعات کار تخصصی یا فرآیندهای جدید، توانایی تامین کننده برای ارائه بهینه سازی طراحی و همکاری فرآیند نشان دهنده ارزش مشارکت بلندمدت قابل توجهی است.

با استفاده از این چارچوب سیستماتیک، تولیدکنندگان می‌توانند به کارایی اقتصادی بهینه در سرمایه‌گذاری تجهیزات دست یابند و در عین حال پایه‌های کیفی لازم برای بهبود مستمر فرآیندهای عملیات حرارتی را تضمین کنند.
