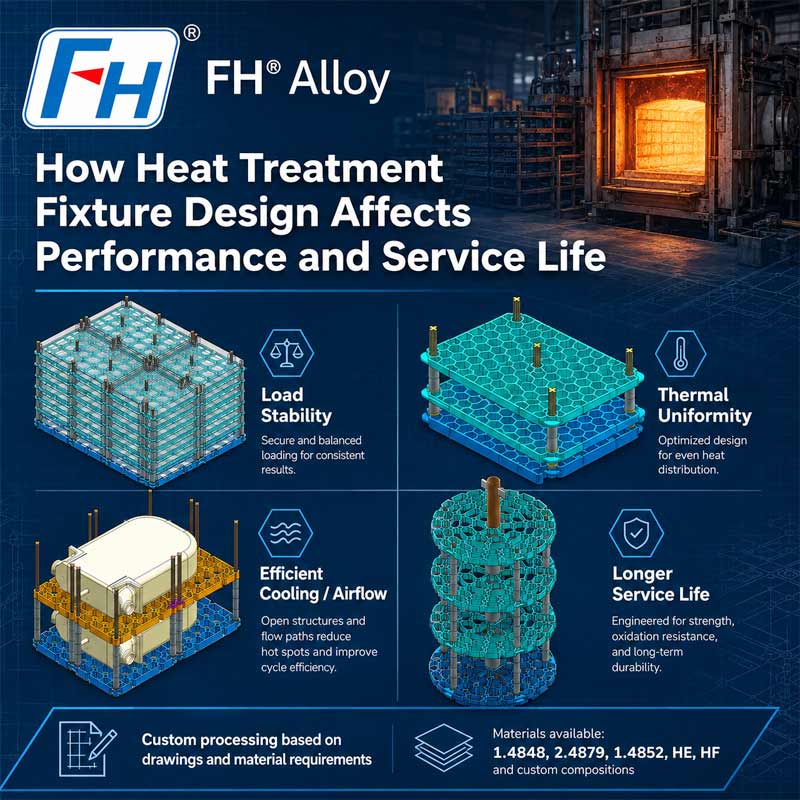

چگونه طراحی فیکسچر عملیات حرارتی بر عملکرد و عمر خدمات تاثیر می گذارد

انتخاب مواد مناسب هنگام ساخت مهم است وسایل عملیات حرارتی ، اما درجه مواد به تنهایی تعیین کننده مدت زمان ماندگاری یک دستگاه نیست.
دو وسیله ساخته شده از یک آلیاژ می توانند عملکرد بسیار متفاوتی داشته باشند اگر:

• هندسه سازه

• توزیع بار

• امتیاز پشتیبانی

• کمک هزینه انبساط حرارتی

• ضخامت بخش

• طرح جوشکاری

• روش بارگذاری


متفاوت هستند.
در دماهای بالا، وسایل کوره باید بارهای مکانیکی را حمل کنند، در حالی که مکرراً منبسط می شوند، منقبض می شوند، گرم می شوند و سرد می شوند.
به همین دلیل، طراحی خوب تجهیزات عملیات حرارتی باید استحکام ساختاری، پایداری در دمای بالا، راندمان کوره، نیازهای جابجایی و عمر مفید را متعادل کند.
FH® Alloy سبدهای عملیات حرارتی سفارشی، سینی ها، قفسه ها و وسایل کوره را با توجه به نقشه های مشتری و شرایط عملیاتی واقعی کوره تولید می کند.

چرا طراحی فیکسچر در دمای بالا اهمیت دارد؟
در دمای اتاق، یک وسیله ممکن است سفت و از نظر مکانیکی قوی به نظر برسد.
اما در داخل یک کوره صنعتی، وضعیت تغییر می کند.
دمای بالا می تواند استحکام مواد را کاهش داده و خطر ابتلا به موارد زیر را افزایش دهد:

• تغییر شکل خزشی

• افتادگی

• تاب برداشتن

• خستگی حرارتی

• ترک خوردن

• از دست دادن دقت ابعاد


طرحی که در چند چرخه اول کوره عملکرد خوبی داشته باشد ممکن است پس از استفاده مکرر به تدریج شکل خود را از دست بدهد.
به همین دلیل است که مهندسان باید عملکرد تجهیزات را تحت دمای عملیاتی واقعی ارزیابی کنند نه فقط در شرایط بارگذاری دمای اتاق.

1. توزیع بار اساس طراحی فیکسچر است
یکی از مهمترین ملاحظات طراحی نحوه انتقال بار قطعه کار از طریق فیکسچر است.
توزیع ضعیف بار ممکن است تنها در چند ناحیه تنش متمرکز ایجاد کند.
پیامدهای معمول عبارتند از:

• خم شدن موضعی

• گوشه های ترک خورده

• افتادگی cross members

• تغییر شکل در اطراف نقاط پشتیبانی


طراحی بهتر، بار کل را بین چندین عضو سازه توزیع می کند.
به عنوان مثال، به جای اینکه یک قطعه سنگین بر روی یک تیر باریک قرار گیرد، ممکن است فیکسچر از چندین تکیه گاه تقویت شده برای پخش یکنواخت بار استفاده کند.
طراحان باید در نظر داشته باشند:

• وزن هر قطعه کار

• وزن کل دسته

• خود وزنی را ثابت کنید

• محل مرکز ثقل

• فاصله بین نقاط پشتیبانی


توزیع صحیح بار می تواند تغییر شکل طولانی مدت در دمای بالا را به میزان قابل توجهی کاهش دهد.

2. موقعیت نقطه پشتیبانی می تواند بر تغییر شکل قطعه کار تأثیر بگذارد
طراحی فیکسچر تنها بر خود فیکسچر تاثیر نمی گذارد.
همچنین می تواند بر ثبات ابعادی قطعه کار تأثیر بگذارد.
اگر نقاط تکیه گاه به درستی قرار نگرفته باشند، ممکن است یک جزء در حین گرمایش تغییر شکل دهد زیرا وزن خود به درستی پشتیبانی نمی شود.

برای قطعات دقیق، ترتیب پشتیبانی باید در نظر گرفته شود:

• هندسه بخش

• مناطق با ابعاد بحرانی

• بخش های نازک یا بدون پشتیبانی

• مرکز ثقل

• جهت انبساط حرارتی


افزودن نقاط پشتیبانی بیشتر همیشه بهتر نیست.
بسیاری از نقاط تماس سفت و سخت ممکن است انبساط حرارتی را محدود کرده و استرس اضافی ایجاد کند.
هدف ارائه پشتیبانی پایدار اما کنترل شده است.

3. انبساط حرارتی باید در طرح تعبیه شود
تمام وسایل فلزی هنگام گرم شدن منبسط می شوند و وقتی سرد می شوند منقبض می شوند.
اگر این حرکت نادیده گرفته شود، چرخه حرارتی مکرر می تواند استرس داخلی ایجاد کند.
مشکلات رایج عبارتند از:

• فریم های تحریف شده

• جوش های ترک خورده

• پین های مکان یابی خم شده

• نقاط انباشته نامناسب


طراحی خوب تجهیزات در دمای بالا ممکن است شامل موارد زیر باشد:

• فاصله های انبساط

• ویژگی های پشتیبانی کشویی

• اتصالات انعطاف پذیر

• کاهش محدودیت در مناطق غیر بحرانی


راه حل دقیق به هندسه فیکسچر و فرآیند کوره بستگی دارد.
کمک هزینه انبساط حرارتی به ویژه برای وسایل بزرگ و اعضای سازه بلند اهمیت دارد.

4. هندسه بخش بر استحکام در دمای بالا تأثیر می گذارد
افزایش ضخامت می تواند سفتی را بهبود بخشد، اما سنگین تر کردن هر جزء لزوما بهترین راه حل نیست.
وسایل سنگین نیز معایبی ایجاد می کنند:

• هزینه مواد بالاتر

• جرم حرارتی بیشتر

• انرژی بیشتری برای گرمایش مورد نیاز است

• کاهش بار مفید کوره


به جای افزایش ضخامت، مهندسان می توانند مقاومت را از طریق هندسه سازه بهبود بخشند.
مثالها عبارتند از:

• دنده های تقویت کننده

• بریس های متقاطع

• سازه های جعبه ای

• مکان های پشتیبانی استراتژیک

• الگوهای شبکه بهینه شده


هدف مهندسی خوب دستیابی به استحکام مورد نیاز با حداقل جرم ثابت عملی است.

5. منطقه باز راندمان گرمایش را تحت تاثیر قرار می دهد
وسایل عملیات حرارتی باید قطعات را بدون مسدود کردن غیر ضروری انتقال حرارت پشتیبانی کنند.
ساختارهای متراکم ممکن است قرار گرفتن در معرض مستقیم قطعه کار را به موارد زیر کاهش دهند:

• گرمای تابشی

• جو کوره

• جریان خنک کننده


به همین دلیل، بسیاری از سبدها، سینی ها و توری ها از سازه های باز استفاده می کنند.
مزایا ممکن است شامل موارد زیر باشد:

• یکنواختی دما بهتر

• پاسخ گرمایش سریعتر

• بهبود گردش گاز

• کاهش وزن دستگاه


با این حال، افزایش بیش از حد ناحیه باز می تواند فیکسچر را ضعیف کند.
بنابراین طراحی نیاز به تعادل بین:
راندمان انتقال حرارت و استحکام مکانیکی

6. طراحی سبد به چیزی بیش از یک قاب قوی نیاز دارد
سبدهای عملیات حرارتی معمولاً برای پردازش دسته ای استفاده می شوند.
طراحی آنها باید هم یراق آلات و هم اجزای بارگذاری شده درون آن را در نظر بگیرد.
عوامل مهم عبارتند از:

• ابعاد سبد

• ساختار پایین

• ارتفاع دیوار کناری

• موقعیت تقویتی

• روش بلند کردن

• پشته‌پذیری

• حداکثر بار


برای بارهای سنگین، کف سبد اغلب یکی از بحرانی ترین مناطق است.
تقویت ناکافی ممکن است باعث افتادگی پایه سبد شود حتی اگر قاب خارجی دست نخورده باقی بماند.

7. صافی سینی و تقویت ارتباط نزدیکی با هم دارند
سینی های عملیات حرارتی اغلب برای کاربردهایی انتخاب می شوند که نیاز به مکان یابی کنترل شده اجزا دارند.
تغییر شکل سینی می تواند ایجاد کند:

• پشتیبانی ناهموار قطعه کار

• چیدمان نادرست

• تنوع ابعادی

• رسیدگی به مشکلات


بنابراین طراحی سینی ممکن است از موارد زیر استفاده کند:

• دنده های تقویت کننده

• ساختارهای شبکه ای

• پاهای پشتیبانی

• افزایش عمق بخش


الگوی تقویت باید با ناحیه بارگذاری واقعی مطابقت داشته باشد نه اینکه به طور تصادفی اضافه شود.

8. طراحی رک باید پایداری عمودی را در نظر بگیرد
قفسه های عملیات حرارتی اغلب قطعات را در چندین سطح حمل می کنند.
در مقایسه با یک سینی ساده، قفسه‌ها چالش‌های بیشتری را در طراحی ایجاد می‌کنند.
این موارد عبارتند از:

• مرکز ثقل بالاتر

• انبساط حرارتی عمودی

• بارگذاری جانبی

• توزیع ناهموار قطعات

• پایداری ساختاری در حین جابجایی


برای قفسه های بلند، مهندسان باید توجه ویژه ای به موارد زیر داشته باشند:

• پایداری پایه

• قدرت ستون

• مهاربندی متقاطع

• فاصله سطح

• تقارن بار


یک قفسه ناپایدار می تواند هم عملکرد کوره و هم خطرات مدیریت را ایجاد کند.

9. وسایل ریخته گری و ساخته شده نیاز به تفکر طراحی متفاوتی دارند
وسایل عملیات حرارتی ممکن است از طریق ریخته گری، ساخت و یا ترکیبی از هر دو ساخته شوند.

طراحی فیکسچر بازیگران
ریخته گری می تواند برای موارد زیر مناسب باشد:

• ساختارهای شبکه پیچیده

• تقویت یکپارچه

• تولید تکراری

• مقاطع ساختاری ضخیم با دمای بالا


یک طرح ریخته گری باید انتقال بخش ها را به دقت در نظر بگیرد تا از تمرکز جرم و تنش غیر ضروری جلوگیری شود.

طراحی فیکسچر ساخته شده
وسایل ساخته شده معمولاً از موارد زیر استفاده می کنند:

• بشقاب

• نوار

• لوله

• راد

• مجموعه های جوش داده شده


توجه طراحی باید به موارد زیر معطوف شود:

• محل جوش

• هندسه مشترک

• اعوجاج در حین ساخت

• خستگی در دمای بالا در اطراف جوش


هیچ کدام از این دو روش به طور خودکار برتر نیستند. فرآیند مناسب به ساختار، کمیت، مواد و شرایط خدمات بستگی دارد.

10. محل جوشکاری می تواند بر عمر فیکسچر تأثیر بگذارد
در تجهیزات عملیات حرارتی ساخته شده، اتصالات جوش اغلب مناطق بحرانی هستند.
چرخه حرارتی مکرر می تواند استرس را در اطراف اتصالات جوش داده شده ایجاد کند.
مسائل بالقوه عبارتند از:

• ترک خوردگی جوش

• آسیب منطقه متاثر از گرما

• تحریف موضعی

• استرس پسماند


بنابراین طراحی فیکسچر باید از قرار دادن جوش های غیر ضروری به طور مستقیم در مناطق با بیشترین تنش هر زمان که عملی باشد، اجتناب کند.
طراحی خوب اتصالات، مواد پرکننده صحیح، روش‌های جوشکاری مناسب و کنترل ابعادی همگی به قابلیت اطمینان فیکسچر کمک می‌کنند.

11. وسایل انباشته به ویژگی های مکان یابی پایدار نیاز دارند
سبدها و سینی های روی هم می توانند به طور قابل توجهی استفاده از کوره را بهبود بخشند.
با این حال، طراحی ضعیف روی هم ممکن است منجر به موارد زیر شود:

• بارگذاری ناپایدار

• ناهماهنگی

• انتقال بار ناهموار

• تغییر شکل موضعی


نقاط انباشته باید انتقال بار قابل پیش بینی را از یک لایه ثابت به لایه بعدی فراهم کنند.
طراحان باید در نظر داشته باشند:

• تراز عمودی

• مکان یابی هندسه

• منطقه تماس

• انبساط حرارتی

• تحمل بارگذاری


هنگامی که چندین لایه فیکسچر در کنار هم قرار می گیرند، این امر اهمیت فزاینده ای پیدا می کند.

12. روش مدیریت باید در طول طراحی در نظر گرفته شود
فیکسچر فقط در داخل کوره استفاده نمی شود.
همچنین باید زنده بماند:

• در حال بارگذاری

• حمل و نقل

• بلند کردن

• تخلیه کردن

• رسیدگی مکرر کارگاهی


بنابراین طراحی فیکسچر ممکن است لازم باشد شامل موارد زیر باشد:

• نقاط بلند کردن جرثقیل

• جیب های چنگال

• دستگیره ها

• بلند کردن beams

• رابط های کنترل خودکار


این ویژگی ها باید به اندازه کافی برای وزن کل بارگذاری شده قوی باشند.
طراحی نامناسب هندلینگ حتی اگر شرایط کوره به خوبی کنترل شده باشد، می تواند عمر وسایل را کوتاه کند.

الزامات طراحی فیکسچر برای انواع مختلف کوره
سیستم های کوره های مختلف به ساختارهای ثابت متفاوتی نیاز دارند.

کوره های خلاء
وسایل کوره خلاء اغلب تاکید می کنند:

• ثبات ابعادی

• جرم ثابت کم

• انتقال حرارت تشعشع

• ساخت و ساز تمیز

• پشتیبانی کنترل شده


کوره های گودال
وسایل کوره گودال معمولاً نیاز دارند:

• پایداری بار عمودی

• نقاط بالابری قابل اعتماد

• اعضای سازه بلند

• توزیع بار کنترل شده


کوره های غلتکی
وسایلی که روی غلتک ها کار می کنند باید موارد زیر را در نظر بگیرند:

• صافی پایین

• پشتیبانی از فاصله

• تماس غلتکی

• پایداری دینامیکی


کوره های کربورسازی
طراحی باید هر دو را در نظر بگیرد:

• بارگذاری مکانیکی با دمای بالا

• جو فرآیند تهاجمی


طرح ساختاری یکسان را نمی توان به سادگی در همه انواع کوره کپی کرد.

مشکلات رایج طراحی که عمر سرویس فیکسچر را کاهش می دهد
یک دستگاه عملیات حرارتی ممکن است به دلیل چندین مشکل مرتبط با طراحی، پیش از موعد از کار بیفتد.

نمونه های معمولی عبارتند از:
فاصله بیش از حد بین تکیه گاه ها
بخش‌های طولانی بدون پشتیبانی ممکن است در دما دچار افتادگی شوند.
بارگذاری ناهموار
وزن متمرکز می تواند باعث تغییر شکل موضعی شود.
ساخت و ساز بیش از حد سفت و سخت
انبساط ناکافی ممکن است تنش حرارتی را افزایش دهد.
وزن زیاد دستگاه
سازه های سنگین جرم حرارتی را افزایش می دهند بدون اینکه لزوماً عملکرد را بهبود بخشند.
مناطق انباشته ضعیف
هندسه تماس ضعیف می تواند باعث تغییر شکل موضعی شود.
محل جوش نادرست
نواحی جوش داده شده با تنش بالا ممکن است در طول چرخه حرارتی مکرر ترک ایجاد کنند.

چگونه طراحی خوب می تواند عمر سرویس فیکسچر را افزایش دهد
عمر طولانی تر معمولاً از ترکیبی از پیشرفت ها به جای یک تغییر منفرد ناشی می شود.
یک طراحی ثابت بهتر ممکن است شامل موارد زیر باشد:

• مسیرهای بار متعادل تر

• تقویت صحیح

• کمک هزینه انبساط حرارتی بهبود یافته است

• کاهش تمرکز استرس

• ضخامت مواد مناسب

• منطقه باز بهینه شده

• سازه های حمل و نقل قابل اعتماد


هنگامی که این عوامل طراحی با مواد مقاوم در برابر حرارت مناسب ترکیب شوند، عملکرد یراق آلات می تواند به طور قابل توجهی بهبود یابد.

اطلاعات مورد نیاز قبل از طراحی یک دستگاه عملیات حرارتی سفارشی
قبل از توسعه یک فیکسچر، سازنده باید شرایط واقعی عملیات را درک کند.
اطلاعات مفید شامل:

ارائه اطلاعات کامل به جلوگیری از بازتولید صرفاً نقاط ضعف یک دستگاه موجود کمک می کند.

طراحی فیکسچر عملیات حرارتی سفارشی توسط آلیاژ FH®
FH Alloy تجهیزات عملیات حرارتی سفارشی را برای کاربردهای کوره های صنعتی تولید می کند.
محصولات موجود عبارتند از:

• سبدهای عملیات حرارتی

• سینی های کوره

• قفسه های عملیات حرارتی

• وسایل انباشته

• وسایل کوره خلاء

• وسایل کوره گودال

• ساختارهای پشتیبانی سفارشی


مشتریان می توانند ارائه دهند:

• نقاشی ها

• نمونه های ثابت موجود

• ابعاد کوره

• اطلاعات قطعه کار

• در حال بارگذاری requirements


برای پروژه‌های جایگزین، عکس‌های مربوط به نواحی تغییر شکل یا خرابی موجود نیز می‌تواند به ارزیابی بهبودهای احتمالی طراحی کمک کند.

سوالات متداول
Q1: چرا وسایل عملیات حرارتی حتی زمانی که مواد درست هستند تغییر شکل می دهند؟
مواد تنها یک عامل است. بارگذاری بیش از حد، دهانه های طولانی بدون پشتیبانی، توزیع ضعیف بار، مقاومت خزشی ناکافی، و محدودیت های انبساط حرارتی نیز می توانند باعث تغییر شکل شوند.

Q2: آیا وسایل سنگین تر همیشه دوام بیشتری دارد؟
خیر. افزایش وزن ممکن است سفتی را در برخی نواحی بهبود بخشد، اما جرم بیش از حد، بار حرارتی را افزایش می دهد و به طور خودکار استرس یا مشکلات خزش را حل نمی کند.

Q3: چگونه می توان تغییر شکل سبد عملیات حرارتی را کاهش داد؟
پیشرفت‌های احتمالی شامل بهینه‌سازی فاصله پشتیبانی، تقویت، توزیع بار، انتخاب مواد و حداکثر محدودیت‌های بارگذاری است.

Q4: آیا طراحی ثابت باید برای انواع مختلف کوره تغییر کند؟
بله. کوره های خلاء، گودال، اجاق غلتکی، کربورسازی و کوره های ناپیوسته نیازهای حرارتی، جوی، بارگیری و جابجایی متفاوتی دارند.

Q5: آیا می توان یک طراحی ثابت موجود را بهینه کرد؟
بله. نقشه‌های موجود، شرایط سرویس، عکس‌های خرابی، داده‌های بارگیری و اطلاعات مواد را می‌توان برای شناسایی پیشرفت‌های ساختاری بالقوه بررسی کرد.

نتیجه گیری
طول عمر یک دستگاه عملیات حرارتی به خیلی بیشتر از درجه آلیاژ بستگی دارد.
یک طراحی قابل اعتماد باید در نظر بگیرد:

• توزیع بار

• موقعیت پشتیبانی

• انبساط حرارتی

• هندسه سازه

• انتقال حرارت

• وزن فیکسچر

• هندلینگ

• وضعیت کوره


بهترین نتایج از ترکیب انتخاب مواد مناسب با طراحی ساختاری خاص به دست می آید.
آلیاژ FH® طراحی و ساخت تجهیزات عملیات حرارتی سفارشی را برای کوره های صنعتی بر اساس نقشه های مشتری و نیازهای عملیاتی واقعی ارائه می دهد.
برای یک پروژه جدید یا جایگزینی، نوع کوره، دمای عملیاتی، ابعاد قطعه کار، بار کلی، اندازه دستگاه، جو و نقشه موجود را برای ارزیابی فنی ارائه دهید.
