سینی های پایه کوره کربوریزاسیون سفارشی برای رفع روغن | آلیاژ FH®

سینی های پایه عملیات حرارتی سنگین سفارشی برای مشتری لهستانی
مطالعه موردی مشتری | طراحی مهندسی، ساخت و تحویل
محل سکونت مشتری: لهستان
محصول: سینی های پایه عملیات حرارتی سفارشی
کاربرد: کربورسازی و رفع روغن
اندازه های طراحی شده:

• 1400 × 1600 × 70 میلی متر

• 1400 × 2200 × 70 میلی متر


حداکثر دمای فرآیند: 1000 درجه سانتی گراد
دمای خاموش کردن روغن: تقریبا 100 درجه سانتی گراد
بار کوره: تا 2.8 تن بسته به اندازه کوره
محدوده خدمات: طراحی مهندسی تحویل تولید
سازنده: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Alloy)

بررسی اجمالی پروژه
FH® Alloy یک پروژه سینی پایه عملیات حرارتی سفارشی را برای مشتری در لهستان تکمیل کرد.
بر خلاف سفارش معمولی ساخت برای چاپ، مشتری نقشه های سینی تمام شده نداشت. در عوض، آنها شرایط اصلی کارکرد کوره، ابعاد بارگذاری، فرآیند عملیات حرارتی و بار مورد نیاز کوره را فراهم کردند.
بر اساس این ورودی های فنی، آلیاژ FH® مسئول توسعه ساختارهای سینی، تهیه نقشه های مهندسی، تولید محصولات نهایی و ترتیب حمل و نقل بود.
دو اندازه سینی اصلی برای این پروژه توسعه داده شد:

• 1400 × 1600 × 70 میلی متر

• 1400 × 2200 × 70 میلی متر


سینی ها برای فرآیند کربورسازی سخت در دماهای تا 1000 درجه سانتیگراد و به دنبال غوطه ور شدن در روغن خاموش کننده در حدود 100 درجه سانتیگراد طراحی شده اند.

شرایط عملیاتی مشتری
مشتری آلیاژ FH® را با داده های کاربردی زیر عرضه کرد.

چالش مشتری: بدون طراحی تمام شده
یکی از مهمترین ویژگی های این پروژه این بود که مشتری لهستانی نقشه تولیدی موجود را ارائه نکرد.

مشتری عمدتاً عرضه کرد:

• ابعاد بارگذاری کوره،

• دمای کربورسازی،

• شرایط خاموش کردن،

• بار مورد انتظار کوره،

• ابعاد سینی مورد نیاز،

• و الزامات عملکردی برای ستون های قابل جابجایی


بنابراین آلیاژ FH باید این پارامترهای عملیاتی را به یک ساختار سینی عملی و قابل ساخت تبدیل کند.
این به جای کپی ابعادی ساده، به ارزیابی مهندسی نیاز داشت.

چالش مهندسی: دوچرخه‌سواری حرارتی بار سنگین با اندازه بزرگ
سینی ها نسبتا بزرگ بودند، به خصوص نسخه 1400 × 2200 × 70 میلی متر.
سینی های کوره بزرگ که تحت بارهای سنگین در دماهای بالا کار می کنند با چندین خطر مهندسی مواجه هستند.

تغییر شکل در دمای بالا
در دماهای کربورسازی نزدیک به 1000 درجه سانتی گراد، استحکام مکانیکی آلیاژهای مقاوم در برابر حرارت در مقایسه با شرایط دمای اتاق کاهش می یابد.
اگر ساختار پشتیبانی به درستی طراحی نشده باشد، سینی ممکن است موارد زیر را تجربه کند:

• افتادگی،

• پیچش،

• تغییر شکل موضعی،

• یا اعوجاج ابعادی دائمی


برای سینی به بزرگی 1400 × 2200 میلی متر، این امر از اهمیت ویژه ای برخوردار است.

بارگیری کوره سنگین
با توجه به اطلاعات عملیاتی مشتری، شرایط بارگیری کوره می تواند به موارد زیر برسد:

• 2.8 تن برای پیکربندی کوره 2200 × 1400 میلی متر

• تقریباً 2 تن برای پیکربندی 1600 × 1400 میلی متر


مشتری همچنین نشان داد که نیاز بارگیری سینی می تواند به شرایط بارگیری کلی کوره در کاربردهای خاص نزدیک باشد.
این امر مستلزم طراحی سینی برای ارائه توزیع بار موثر در سطح وسیعی بود.

تغییر سریع دما در هنگام خاموش کردن روغن
چرخه عملیات حرارتی شامل:
کربور کردن تا 1000 درجه سانتیگراد → خاموش کردن روغن در حدود 100 درجه سانتیگراد
این نشان دهنده اختلاف دما قابل توجهی است.
قرار گرفتن مکرر در معرض این چرخه ها می تواند ایجاد کند:

• استرس حرارتی،

• خستگی حرارتی،

• تحریف،

• تمرکز استرس در اطراف مفاصل،

• و تخریب تدریجی ساختاری.


بنابراین ساختار سینی باید هم بارگذاری استاتیکی و هم چرخه حرارتی مکرر را در نظر بگیرد.

طراحی مهندسی آلیاژ FH®
آلیاژ FH® دو ساختار سینی سفارشی را بر اساس اندازه کوره و شرایط بار مشتری ایجاد کرد.

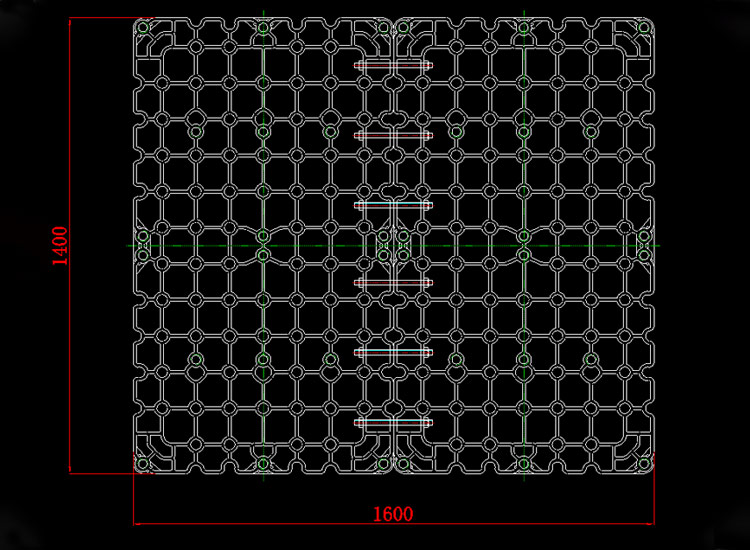

سینی پایه 1400 × 1600 × 70 میلی متر
سینی اول با ابعاد کلی طراحی شد:
1400 × 1600 × 70 میلی متر
این سازه از یک طرح باربری مکرر از نوع شبکه ای برای توزیع بار در سطح سینی استفاده می کند.
این طرح همچنین دارای موقعیت های اتصال و پشتیبانی موقعیت استراتژیک است تا سینی بتواند در صورت لزوم با ستون های عمودی قابل جابجایی با هم کار کند.
اهداف کلیدی طراحی شامل:

• سفتی در دمای بالا،

• توزیع بار،

• کاهش بازه پشتیبانی نشده،

• سازگاری با ستون های قابل جابجایی،

• و بارگذاری عملی کوره.

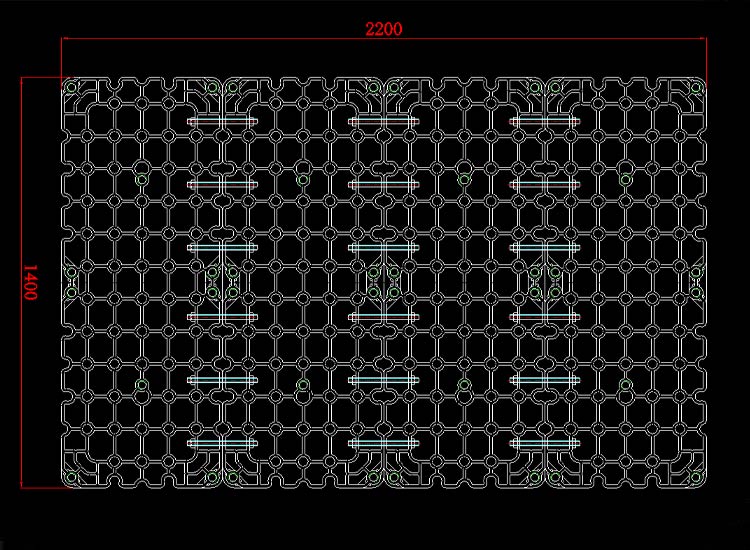

1400 × 2200 × 70 میلی متر Base Tray
طرح دوم یک سینی بزرگتر بود:
1400 × 2200 × 70 میلی متر
به دلیل افزایش طول، کنترل سازه اهمیت بیشتری پیدا کرد.
نقشه نهایی شامل بخش های ساختاری متعدد و اتصالات تقویت کننده برای حفظ پایداری در منطقه کاری بزرگتر بود.
نسخه 2200 میلی متری برای شرایط کوره با بار تا حدود 2.8 تن توسعه یافته است.
تمرکز مهندسی شامل:

• کنترل تغییر شکل دهانه طولانی،

• بهبود انتقال بار،

• توزیع تنش در سراسر سازه،

• و حفظ جابجایی و مونتاژ عملی.


طراحی سازه ای از نوع شبکه ای
هر دو مفهوم سینی از ساختار شبکه باز استفاده می کنند.
این نوع ساختار مزایای متعددی در کاربردهای عملیات حرارتی دارد.
بهبود توزیع بار
دنده های نگهدارنده به هم پیوسته به انتقال بارها در مسیرهای ساختاری متعدد به جای تمرکز تنش در تعداد کمی از اعضا کمک می کنند.
کاهش وزن خود
یک ساختار باز بدون اینکه کل سینی را به طور غیر ضروری محکم و سنگین کند، کارایی ساختاری بالایی را فراهم می کند.
گردش بهتر فرآیند
هندسه باز اجازه می دهد تا جو کوره و رسانه های خاموش کننده به طور موثرتری در سینی حرکت کنند.
مدیریت انبساط حرارتی
یک ساختار شبکه ای که به درستی طراحی شده باشد می تواند به انبساط حرارتی در طول دوره های مکرر گرمایش و سرمایش کمک کند.

طراحی ستون قابل جابجایی
مشتری به طور خاص درخواست کرد:

• ستون هایی که بسته به بار به راحتی جدا می شوند.


بنابراین آلیاژ FH® موقعیت های نصب ستون را در طراحی سینی گنجانده است.
این به مشتری اجازه می دهد تا فیکسچر را با توجه به نیازهای بارگذاری مختلف پیکربندی کند.
در صورت نیاز به پشتیبانی عمودی اضافی، ستون ها را می توان در موقعیت های تعیین شده نصب کرد.
هنگامی که راه اندازی تولید به آنها نیاز نداشته باشد، ستون ها را می توان حذف کرد.
این انعطاف پذیری بیشتری را در مقایسه با یک ساختار ثابت کاملاً ثابت فراهم می کند.

طراحی بر اساس بار واقعی کوره
نکته اصلی در این پروژه این بود که اندازه کوره های مختلف ظرفیت بارگیری متفاوتی داشتند.
به عنوان مثال:
کوره 2200 × 1400
بار تقریبی کوره:
2.8 تن
کوره 1600 × 1400
بار تقریبی کوره:
2 تن
به جای استفاده از ساختار دقیقاً یکسان برای هر اندازه کوره، آلیاژ FH® رابطه بین:
اندازه سینی بار کوره موقعیت پشتیبانی شرایط دمای بالا
و بر این اساس طرح ها را توسعه داد.

از پارامترهای عملیاتی تا نقشه های مهندسی نهایی
این پروژه یک فرآیند مهندسی کامل را دنبال کرد.
اطلاعات کوره مشتری
↓
بررسی فرآیند عملیات حرارتی
↓
بارگذاری تجزیه و تحلیل نیاز
↓
توسعه مفهوم ساختاری
↓
تعیین موقعیت ستون قابل جابجایی
↓
نقشه کشی مهندسی
↓
تولید
↓
بازرسی
↓
حمل و نقل
مشتری به جای نقشه های تمام شده، شرایط کوره را فراهم کرد و آلیاژ FH® این الزامات را به دو طرح سینی پایه آماده برای تولید تبدیل کرد.

مشخصات پروژه

چرا این پروژه با ساخت ساخت به چاپ متفاوت است؟
بسیاری از پروژه های تجهیزات عملیات حرارتی با طراحی کامل مشتری شروع می شوند.
این پروژه نشد.
مشتری لهستانی اطلاعات فرآیند و کوره را ارائه کرد، در حالی که آلیاژ FH® مسئولیت تبدیل این الزامات به یک راه حل مهندسی کارآمد را بر عهده گرفت.
بنابراین این پروژه قابلیت FH® Alloy را در موارد زیر نشان می دهد:

• تجزیه و تحلیل برنامه،

• توسعه ساختاری،

• طراحی سینی سایز بزرگ،

• مهندسی وسایل بار سنگین،

• طراحی پشتیبانی قابل جابجایی،

• آماده سازی نقاشی،

• تولید،

• و تحویل نهایی


این قابلیت به ویژه برای مشتریانی که شرایط کوره خود را می‌دانند اما هنوز نقشه نهایی نهایی ندارند ارزشمند است.

طراحی سینی عملیات حرارتی سفارشی توسط آلیاژ FH®
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Alloy) ابزارهای عملیات حرارتی سفارشی برای کاربردهای کوره های صنعتی را طراحی و تولید می کند.
محدوده محصولات ما شامل:

• سینی های پایه عملیات حرارتی

• سینی های کوره ای کربور کننده

• وسایل خاموش کننده روغن

• سبدهای عملیات حرارتی

• وسایل کوره

• ابزار کوره پیوسته

• وسایل کوره خلاء

• تجهیزات کوره گودال

• قطعات آلیاژی مقاوم در برابر حرارت سفارشی


مشتریان می توانند نقشه های کامل یا اطلاعات مهندسی اولیه مانند:
اندازه کوره بار دمایی فرآیند عملیات حرارتی روش خنک‌سازی اطلاعات قطعه کار
سپس آلیاژ FH® می تواند پروژه را از طراحی مهندسی تا ساخت پشتیبانی کند.

به یک سینی کوره سنگین سفارشی نیاز دارید؟
اگر سینی کوره فعلی شما تحت شرایط دمای بالا یا بار سنگین تغییر شکل می‌دهد، یا اگر پارامترهای کوره دارید، اما هیچ طراحی ثابتی ندارید، آلیاژ FH® می‌تواند به ایجاد یک راه‌حل سفارشی کمک کند.
برای ارزیابی مهندسی، لطفاً ارائه دهید:

• نوع کوره،

• ابعاد بارگذاری کوره،

• حداکثر دمای کاری،

• فرآیند عملیات حرارتی،

• روش خاموش کردن،

• بار کوره،

• وزن قطعه کار،

• ابعاد سینی مورد نیاز،

• الزامات ستون یا پشته،

• و عکس های موجود در صورت موجود بودن.


آلیاژ FH® از ابزارهای سفارشی کوره از طراحی مهندسی تا تولید و تحویل نهایی پشتیبانی می کند.

درباره آلیاژ FH®
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Alloy) در قطعات آلیاژی با دمای بالا سفارشی و ابزار کوره عملیات حرارتی برای مشتریان صنعتی جهانی تخصص دارد.
توانایی‌های ما شامل طراحی مهندسی، ریخته‌گری آلیاژ مقاوم در برابر حرارت، ماشین‌کاری، مونتاژ و ساخت وسایل کوره سفارشی است.
