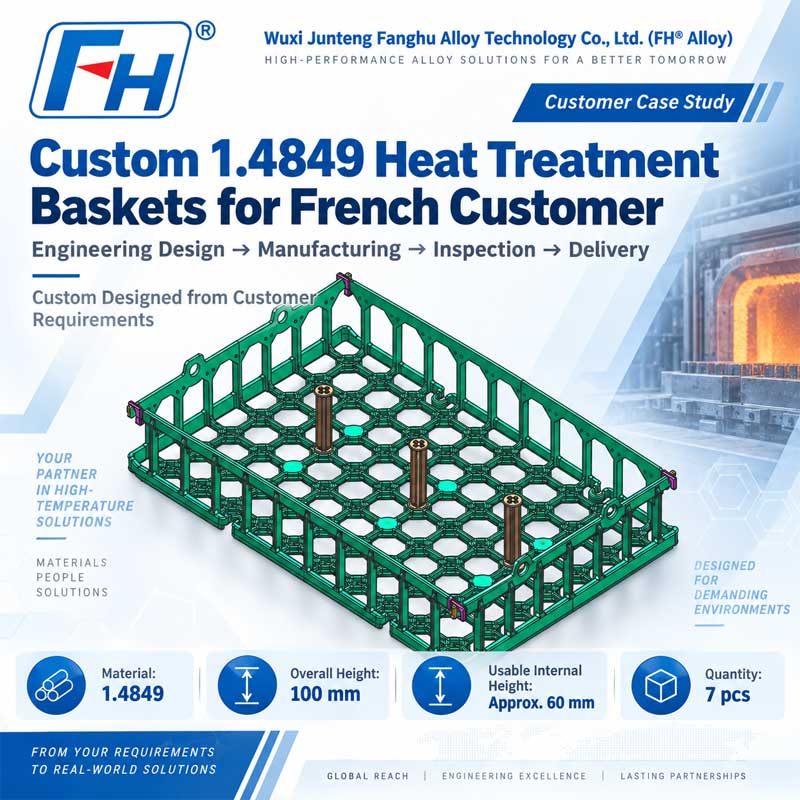

سبدهای عملیات حرارتی سفارشی 1.4849 برای مشتری فرانسوی

مطالعه موردی مشتری | طراحی مهندسی، ساخت، بازرسی و تحویل
مکان مشتری: فرانسه
محصول: سبد عملیات حرارتی سفارشی
مواد: 1.4849 فولاد ضد زنگ مقاوم در برابر حرارت
ارتفاع کلی: 100 میلی متر
ارتفاع داخلی قابل استفاده: تقریبا 60 میلی متر
مقدار: 7 عدد
محدوده پروژه: طراحی مهندسی → مدل سازی سه بعدی → ساخت → بازرسی نهایی → تحویل
سازنده: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (آلیاژ FH®)

بررسی اجمالی پروژه
آلیاژ FH® یک درخواست از یک مشتری فرانسوی برای سبدهای عملیات حرارتی سفارشی ساخته شده از فولاد ضد زنگ مقاوم در برابر حرارت 1.4849 دریافت کرد.
به جای تهیه یک سبد کوره استاندارد، مشتری به آلیاژ FH® نیاز داشت تا یک ساختار سفارشی با توجه به فضای قابل استفاده مشخص شده و ارتفاع کلی ایجاد کند.

الزامات ابعادی کلیدی عبارت بودند از:

• ارتفاع کلی سبد: 100 میلی متر

• ارتفاع داخلی قابل استفاده: تقریباً 60 میلی متر

• مواد: 1.4849

• مقدار: 7 pcs


بر اساس این الزامات، تیم مهندسی FH® آلیاژ ساختار سبد را توسعه داد و مدل نهایی محصول سه بعدی نشان داده شده در این مورد را تکمیل کرد.
پس از تایید طراحی، پروژه از طریق ساخت، بازرسی نهایی کیفیت و حمل و نقل ادامه یافت.

نیازهای مشتری
مشتری به یک سبد عملیات حرارتی نسبتاً کم نیاز داشت و در عین حال فضای داخلی قابل استفاده کافی برای بارگیری قطعات کار را حفظ می کرد.

بنابراین چالش صرفاً ساخت یک سبد با ارتفاع 100 میلی‌متر نبود، بلکه دستیابی به ارتفاع بارگیری قابل استفاده داخلی مورد نیاز و در عین حال حفظ ساختار ثابت عملیات حرارتی عملی و پایدار بود.

طراحی مهندسی توسط آلیاژ FH®
بر اساس نیازهای ابعادی مشتری، آلیاژ FH® یک سبد سفارشی با پایه باربر باز و قاب اطراف تقویت شده ایجاد کرد.

مدل سه بعدی نهایی چندین عنصر ساختاری مهم را در خود جای داده است.
1. Grid Base ساختار را باز کنید
قسمت پایین سبد از طرحی از نوع شبکه باز استفاده می کند.

این ساختار به ارائه موارد زیر کمک می کند:

• پشتیبانی قطعه کار توزیع شده،

• کاهش وزن غیر ضروری سبد،

• بهبود گردش اتمسفر کوره،

• و یک چارچوب عملی باربر.


بخش های نگهدارنده به هم پیوسته نیز به توزیع بارها در سراسر سبد کمک می کند تا اینکه آنها را در مناطق ایزوله متمرکز کنند.

2. قاب جانبی کم مشخصات
از آنجایی که ارتفاع کل سبد به 100 میلی متر محدود شده بود، ساختار جانبی باید با دقت طراحی می شد.

سبد مورد نیاز برای نگهداری تقریباً:
60 میلی متر ارتفاع داخلی قابل استفاده
در حالی که بخش ساختاری کافی برای قسمت پایین، قاب و اجزای نگهدارنده باقی می ماند.
بنابراین طراحی نهایی تعادل را برقرار می کند:
ارتفاع کلی پایداری سازه فضای بارگیری قابل استفاده
به جای به حداکثر رساندن ارتفاع دیوارهای جانبی.

3. ساختار جانبی تقویت شده
قاب اطراف استحکام بیشتری به سبد می دهد.
مدل نهایی از بخش‌های جانبی با پشتیبانی عمودی متصل به ساختار پایه استفاده می‌کند که به حفظ هندسه سبد در حین جابجایی و سرویس کوره کمک می‌کند.
ساختار جانبی همچنین به جلوگیری از حرکت قطعه کار به خارج از منطقه بارگیری کمک می کند.

4. پشتیبانی داخلی / نقاط موقعیت یابی
طراحی نهایی چندین موقعیت پشتیبانی داخلی عمودی را در خود جای داده است.
این ویژگی ها می توانند به موارد زیر کمک کنند:
مکان یابی ثابت،
پشتیبانی داخلی،
الزامات انباشته یا مونتاژ،
و حفظ رابطه ساختاری مورد نیاز بین اجزای سبد.
مکان آنها در مرحله مهندسی به جای اضافه شدن پس از تولید در مدل سه بعدی گنجانده شد.

چرا 1.4849 انتخاب شد
مشتری 1.4849 فولاد ضد زنگ مقاوم در برابر حرارت را برای این پروژه مشخص کرده است.
1.4849 معمولاً برای اجزای کوره های صنعتی و ابزار عملیات حرارتی در جایی که عملکرد دمای بالا مورد نیاز است استفاده می شود.

برای کاربردهای سبد کوره، این مواد مزایایی از قبیل:

• استحکام خوب در دمای بالا،

• مقاومت در برابر اکسیداسیون،

• پایداری حرارتی،

• و مناسب بودن برای سیکل های عملیات حرارتی مکرر.


با این حال، برای ابزار عملیات حرارتی، انتخاب مواد به تنهایی کافی نیست.
ساختار سبد، ضخامت بخش، طرح پشتیبانی و توزیع بار نیز نقش مهمی در تعیین عملکرد خدمات دارند.
به همین دلیل، آلیاژ FH® مواد و ساختار را با هم در طول فرآیند طراحی فیکسچر ارزیابی می کند.

از نیازهای مشتری تا مدل سه بعدی نهایی
پروژه با نیازهای ابعادی و متریال مشتری آغاز شد.
آلیاژ FH® سپس این الزامات را به یک طرح سبد آماده برای تولید تبدیل کرد.

گردش کار مهندسی شامل:
نیازهای مشتری
↓
تحلیل ابعادی
↓
طراحی سازه
↓
مدل سازی سه بعدی
↓
تایید طراحی
↓
تولید
مدل سه بعدی نهایی به مشتری و تیم تولید آلیاژ FH® اجازه داد تا ساختار سبد را قبل از ساخت به وضوح بررسی کنند.

تولید Process
پس از تایید طراحی، آلیاژ FH® به تولید 7 سبد عملیات حرارتی سفارشی ادامه داد.
فرآیند تولید بر اساس طرح تایید شده با توجه به موارد زیر کنترل شد:

• ابعاد کلی،

• هندسه سازه،

• موقعیت های اتصال،

• تراز قاب،

• و شرایط مونتاژ نهایی


هدف این بود که اطمینان حاصل شود که سبدهای تمام شده با مدل مهندسی و نیازهای مشتری مطابقت دارند.

بازرسی نهایی کیفیت
قبل از حمل و نقل، آلیاژ FH® بازرسی نهایی سبدهای تکمیل شده را انجام داد.
بازرسی بر موارد کلیدی از جمله:
بازرسی ابعادی
بررسی ابعاد سبد اصلی، از جمله ارتفاع کلی 100 میلی متر مشخص شده و فضای بارگیری داخلی مورد نیاز.
بازرسی سازه
بررسی قاب سبد، ساختار پایه، اعضای نگهدارنده و مناطق اتصال.
بازرسی ظاهری
بازرسی کیفیت کلی تولید و وضعیت سطح.
ترسیم انطباق
محصولات نهایی قبل از حمل و نقل در برابر طرح مهندسی تایید شده بررسی شدند.
تنها پس از تکمیل بازرسی نهایی، سبدها برای تحویل آماده شدند.

مشخصات پروژه

نکات برجسته پروژه
طراحی مهندسی سفارشی
ساختار بر اساس نیازهای ابعادی واقعی مشتری به جای اقتباس از یک سبد استاندارد توسعه یافته است.
100 میلی متر Low-Profile Structure
این سبد طوری طراحی شده است که ارتفاع کلی جمع و جور را حفظ کند و در عین حال تقریباً 60 میلی متر فضای قابل استفاده داخلی را فراهم کند.
1.4849 مواد مقاوم در برابر حرارت
مواد مشخص شده برای کاربردهای عملیات حرارتی مورد نیاز انتخاب شد.
اجرای کامل پروژه
آلیاژ FH® گردش کار کامل را مدیریت کرد:
طراحی → طراحی 3 بعدی → ساخت → بازرسی → حمل و نقل
تولید سفارشی دسته کوچک
در مجموع 7 سبد با توجه به طراحی خاص مشتری تولید شد.

فراتر از تولید ساخت و ساز برای چاپ
بسیاری از تامین کنندگان تجهیزات عملیات حرارتی فقط طبق نقشه های تکمیل شده مشتری تولید می کنند.
برای این پروژه فرانسوی، آلیاژ FH® از مشتری از مرحله طراحی مهندسی پشتیبانی کرد.
مشتری الزامات کلیدی ابعاد و مواد را ارائه کرد و FH® Alloy ساختار سبد و مدل سه بعدی نهایی را قبل از شروع به تولید توسعه داد.

این قابلیت به ما اجازه می دهد تا از مشتریانی که نیاز دارند حمایت کنیم:

• توسعه وسایل جدید،

• بهینه سازی سازه،

• ابعاد سبد سفارشی،

• ارتفاع بارگیری ویژه،

• ابزار کوره مخصوص مواد،

• و تولید سفارشی کم حجم.


سبد عملیات حرارتی سفارشیs by FH® Alloy
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (آلیاژ FH®) designs and manufactures customized heat treatment tooling for industrial furnace applications, including:

• سبدهای عملیات حرارتی

• سینی های کوره

• وسایل عملیات حرارتی

• وسایل کوره خلاء

• سبدهای کوره پیوسته

• تجهیزات کوره گودال

• ابزار کوره قابل انباشته

• قطعات آلیاژی مقاوم در برابر حرارت سفارشی


مشتریان می توانند یک نقشه کامل ارائه دهند یا به سادگی اطلاعات کلیدی پروژه مانند:
نوع کوره اندازه سبد دمای کار بار مواد اطلاعات قطعه کار
آلیاژ FH® سپس می تواند یک راه حل سفارشی ابزار کوره ایجاد کند.

به یک سبد عملیات حرارتی سفارشی نیاز دارید؟
اگر یک سبد کوره استاندارد با فضای بارگیری یا فرآیند عملیات حرارتی شما مناسب نباشد، آلیاژ FH® می تواند یک سبد را بر اساس نیاز واقعی شما طراحی کند.

برای ارزیابی مهندسی، لطفاً ارائه دهید:

• نوع کوره،

• ابعاد سبد،

• ارتفاع داخلی قابل استفاده،

• دمای کار،

• بار مورد نیاز،

• فرآیند عملیات حرارتی،

• نیاز مادی،

• ابعاد قطعه کار،

• مقدار بارگیری،

• و عکس‌ها یا نقاشی‌های موجود در صورت وجود.


آلیاژ FH® از ابزارهای عملیات حرارتی سفارشی از طراحی مهندسی تا ساخت و تحویل نهایی پشتیبانی می کند.
