سینی های کوره خلاء سفارشی 2.4879 برای مشتری اسلوونیایی | آلیاژ FH®

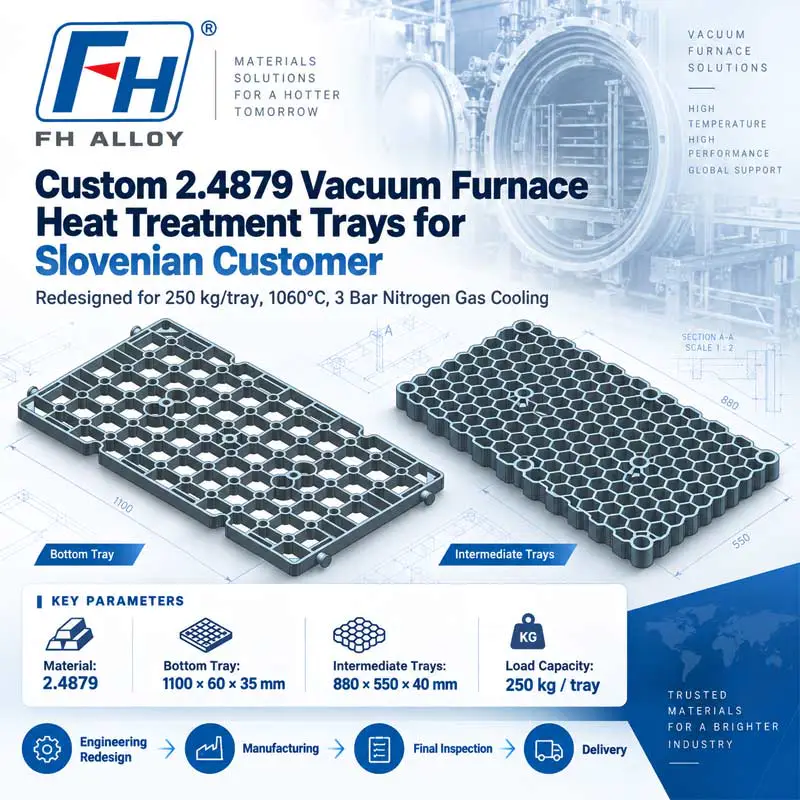

سینی های عملیات حرارتی کوره خلاء سفارشی 2.4879 برای مشتری اسلوونیایی
مطالعه موردی مشتری | طراحی مجدد سازه، ساخت و تحویل
مکان مشتری: اسلوونی
محصول: سینی های عملیات حرارتی کوره خلاء سفارشی
مواد: 2.4879 آلیاژ مقاوم در برابر حرارت
حداکثر دما: 1060 درجه سانتی گراد
روش خنک کننده: خنک کننده گاز نیتروژن 3 بار
ظرفیت بار مورد نیاز: هر سینی 250 کیلوگرم
مقدار: 1 سینی پایین 2 سینی میانی
محدوده پروژه: طراحی مجدد مهندسی → مدل سازی سه بعدی → ساخت و ساز → بازرسی نهایی → تحویل
سازنده: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Alloy)

بررسی اجمالی پروژه
آلیاژ FH از یک مشتری اسلوونیایی درخواستی برای سینی های عملیات حرارتی کوره خلاء سفارشی ساخته شده از آلیاژ مقاوم در برابر حرارت 2.4879 دریافت کرد.

مشتری قبلاً یکی از مفاهیم سینی پیشنهادی ما را بررسی کرده بود، اما راه حل اصلی را برای کاربرد آنها بسیار سنگین می دانست. برای پروژه جدید، آنها از FH® Alloy خواستند تا سینی ها را مجدداً طراحی کند و در عین حال بار مورد نیاز 250 کیلوگرم در هر سینی را برآورده کند.

در همان زمان، مشتری از سینی های جدید درخواست کرد تا از ضخامت بخش افزایش یافته در مقایسه با مفهوم ابعاد اولیه استفاده کنند.

این یک چالش مهندسی مهم ایجاد کرد:
چگونه می توان توانایی تحمل بار و پایداری سازه را بدون تکیه بر مواد بیش از حد و وزن غیر ضروری بهبود بخشید.
بر اساس شرایط کوره مشتری، نیازهای بارگیری و اهداف ابعادی، آلیاژ FH® دو طرح سینی جدید ایجاد کرد:

• 1 سینی پایین

• 2 عدد سینی میانی


سپس مدل های سه بعدی نهایی به عنوان پایه ای برای ساخت، بازرسی نهایی و حمل و نقل مورد استفاده قرار گرفتند.

نیازهای مشتری
مشتری شرایط عملیاتی و طراحی زیر را ارائه کرد:

ابعاد اصلی درخواستی عبارت بودند از:
سینی پایین:
1100 × 60 × 25 میلی متر
سینی های میانی:
550 × 880 × 25 میلی متر
پس از بررسی مهندسی بیشتر و بحث مشتری، طرح های نهایی مورد بازنگری قرار گرفتند.

ابعاد طراحی نهایی
سینی پایین
اندازه نهایی:
1100 × 60 × 35 میلی متر
مقدار:
1 عدد
این طرح در اولین مدل سه بعدی نشان داده شده است.

سینی های میانی
اندازه نهایی:
880 × 550 × 40 میلی متر
مقدار:
2 عدد
این طرح در مدل سه بعدی دوم نشان داده شده است.
ابعاد بخش افزایش یافته بر اساس نیاز به روز شده مشتری برای استحکام سازه و ظرفیت بارگذاری 250 کیلوگرم در هر سینی در طرح های نهایی گنجانده شد.

چالش مهندسی: وزن در مقابل ظرفیت بار
یکی از مهمترین جنبه های این پروژه رابطه بین وزن سینی و عملکرد سازه بود.
مشتری قبلاً محلول سینی توصیه شده قبلی را خیلی سنگین در نظر گرفته بود.

با این حال، برای طراحی جدید آنها همچنین نیاز داشتند:

• ظرفیت بار بالاتر،

• مقاطع ساختاری ضخیم تر،

• عملکرد پایدار در 1060 درجه سانتیگراد،

• و مقاومت در برابر سیکل های خنک کننده مکرر نیتروژن.


صرف افزودن مواد بیشتر یک راه حل مهندسی ایده آل نخواهد بود.
بنابراین آلیاژ FH® به جای افزایش جرم بدون کنترل، بر بهبود کارایی ساختاری سینی متمرکز شد.

طراحی مورد نیاز برای تعادل:
وزن سینی ضخامت بخش درجه حرارت بالا استحکام 250 کیلوگرم ظرفیت بار

شرایط کار کوره خلاء
سینی ها برای عملیات حرارتی خلاء در دماهای زیر در نظر گرفته شده اند:
1060 درجه سانتی گراد
به دنبال آن:
خنک کننده گاز نیتروژن 3 بار
این محیط عملیاتی الزامات سختی را برای ابزار کوره ایجاد می کند.

سینی ها باید ثبات ساختاری خود را در طی موارد زیر حفظ کنند:

• گرمایش با دمای بالا،

• خیساندن،

• تحمل بار در دما،

• خنک کننده گاز نیتروژن،

• و چرخه های حرارتی مکرر


این عوامل در مرحله طراحی مجدد در نظر گرفته شدند.

چرا از 2.4879 استفاده شد
مشتری 2.4879 را برای پروژه مشخص کرده است.
2.4879 در کاربردهای صنعتی با دمای بالا که نیاز به عملکرد حرارتی و مکانیکی خوب است استفاده می شود.

برای ابزار کوره، انتخاب مواد باید همراه با طراحی ساختاری در نظر گرفته شود، زیرا حتی یک آلیاژ مناسب با دمای بالا نیز می تواند تغییر شکل دهد اگر:

• بخش ها خیلی ضعیف هستند،

• بازه های پشتیبانی نشده خیلی طولانی هستند،

• بارها متمرکز هستند،

• یا هندسه سینی بهینه نشده است.


بنابراین برای این پروژه، آلیاژ FH® مواد و ساختار را به عنوان یک سیستم مهندسی در نظر گرفت.

سینی پایین Design
اولین طرح نهایی سینی پایینی است.
سینی از یک ساختار باربر باز با چندین بخش پشتیبانی متصل به هم استفاده می کند.

طراحی شامل:

• ساختار محیطی تقویت شده،

• دنده های باربر توزیع شده،

• چندین نقطه پشتیبانی

• و مناطق اتصال / موقعیت یابی اختصاصی.


هدف توزیع بار 250 کیلوگرمی در سینی و کاهش تمرکز بیش از حد تنش در طول سرویس در دمای بالا بود.

طراحی سینی میانی
طرح دوم سینی میانی است با اندازه نهایی:
880 × 550 × 40 میلی متر
سینی از ساختار سلول باز متراکم استفاده می کند.

این طراحی به ترکیب کمک می کند:

• توزیع بار،

• کاهش جرم جامد غیر ضروری،

• گردش اتمسفر کوره،

• دسترسی به خنک کننده گاز،

• و پشتیبانی ساختاری


هندسه به طور خاص برای ترتیب بارگیری کوره مورد نیاز مشتری ایجاد شده است.

طراحی ساختار باز برای خنک کردن نیتروژن
از آنجا که سینی ها با خنک کننده گاز نیتروژن 3 بار استفاده می شوند، طرح ساختاری باز مهم است.
طراحی سلول باز اجازه می دهد تا گاز خنک کننده به طور موثرتری از یک ساختار بسته یا بیش از حد جامد از سینی عبور کند.

این می تواند پشتیبانی کند:

• گردش گاز یکنواخت تر،

• خنک کننده موثرتر در اطراف قطعات بارگذاری شده،

• و انسداد غیر ضروری داخل کوره را کاهش داد.


ساختار باز همچنین به کاهش مصرف مواد در مقایسه با سینی کاملاً جامد کمک می کند.

طراحی شده برای 250 کیلوگرم در هر سینی
مشتری به طور خاص نیاز دارد:
ظرفیت بار 250 کیلوگرم برای هر سینی
این نیاز در طراحی مجدد نقش اساسی داشت.

آلیاژ FH® ساختار باربر را بر اساس:

• هندسه سینی،

• توزیع پشتیبانی،

• ضخامت بخش،

• مواد،

• و شرایط عملیاتی در دمای بالا


R به غیر از تلقی 250 کیلوگرمی فقط به عنوان یک بار استاتیکی در دمای اتاق، ساختار با در نظر گرفتن کاربرد واقعی کوره توسعه داده شد.

از بازخورد مشتری تا طراحی نهایی
این پروژه نشان می دهد که چگونه می توان بازخورد مشتری را به یک راه حل مهندسی جدید تبدیل کرد.
این فرآیند با مفهوم قبلی شروع شد که مشتری آن را خیلی سنگین می دانست.

سپس روند توسعه جدید دنبال شد:
بازخورد طراحی قبلی
↓
نیازهای بارگذاری جدید
↓
نیاز به ضخامت به روز شده
↓
بررسی وضعیت کوره های خلاء
↓
بازطراحی سازه
↓
مدل های سه بعدی نهایی
↓
تولید
↓
بازرسی نهایی
↓
تحویل
این رویکرد به آلیاژ FH® اجازه داد تا به جای بازتولید مفهوم قبلی، راه حل جدیدی ایجاد کند.

تولید
پس از تایید طرح های نهایی، آلیاژ FH® به تولید موارد زیر ادامه داد:

• 1 سینی پایین

• 2 عدد سینی میانی


تمامی قطعات مطابق با مدل های مهندسی تایید شده و نیاز مشتری ساخته شده اند.

تولید متمرکز بر کنترل:

• دقت ابعادی،

• هندسه سازه،

• مناطق حمایتی حیاتی،

• و سازگاری کلی با طرح نهایی.


بازرسی نهایی کیفیت
قبل از حمل و نقل، آلیاژ FH® بازرسی نهایی سینی های تکمیل شده را انجام داد.
بازرسی شامل:
بازرسی ابعادی
بررسی ابعاد اصلی و ارتفاع مقطع در برابر نقشه های تایید شده.
بازرسی سازه
بررسی ساختار باربر، نواحی پشتیبانی و هندسه کلی سینی.
بازرسی ظاهری
بررسی وضعیت کلی تولید و کیفیت سطح.
ترسیم انطباق
تایید اینکه سینی های تمام شده مطابق با طرح های مهندسی سه بعدی تایید شده است.
پس از اتمام بازرسی، سینی ها برای ارسال به مشتری اسلوونیایی آماده شدند.

مشخصات پروژه

نکات برجسته پروژه
بازطراحی مبتنی بر بازخورد مشتری
سینی های جدید پس از اینکه مشتری مفهوم قبلی را خیلی سنگین تلقی کرد توسعه یافتند.
بار مورد نیاز 250 کیلوگرم
هر سینی به گونه ای طراحی شد که ظرفیت بار مورد نیاز 250 کیلوگرم را برآورده کند.
افزایش ضخامت سازه
طرح‌های نهایی با توجه به نیازهای به‌روز شده مشتری، ضخامت بخش را افزایش می‌دهند.
کاربرد کوره خلاء
سینی ها برای عملیات 1060 درجه سانتی گراد و خنک کننده گاز نیتروژن 3 بار طراحی شده اند.
اجرای کامل پروژه
آلیاژ FH® کل فرآیند را انجام داد:
بازطراحی مهندسی → مدلسازی سه بعدی → ساخت → بازرسی → حمل و نقل

بیشتر از یک سینی کوره استاندارد
این پروژه نشان می دهد که چرا ابزار کوره سفارشی نباید تنها با توجه به درجه مواد یا ابعاد خارجی انتخاب شود.

یک طراحی سینی موفق باید موارد زیر را در نظر بگیرد:

• دمای عملیاتی،

• روش خنک کننده،

• بار قطعه کار،

• وزن خود سینی،

• ضخامت سازه،

• طرح پشتیبانی،

• و خطر تغییر شکل طولانی مدت.


آلیاژ FH® این پارامترها را هنگام توسعه ابزار عملیات حرارتی سفارشی ترکیب می کند.

سینی های کوره خلاء سفارشی ساخته شده از آلیاژ FH®
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Alloy) ابزارهای سفارشی کوره با دمای بالا را طراحی و تولید می کند، از جمله:

• سینی های کوره وکیوم

• سینی های عملیات حرارتی

• سبدهای کوره

• وسایل عملیات حرارتی

• سینی های پایه

• سینی های میانی

• ابزار کوره پیوسته

• تجهیزات کوره گودال

• قطعات آلیاژی مقاوم در برابر حرارت سفارشی


ما از مشتریانی پشتیبانی می کنیم:
بررسی شرایط عملیاتی → طراحی سازه → مدل سازی سه بعدی → ساخت → بازرسی → تحویل

آیا نیاز به بهینه سازی وزن یا ظرفیت بار سینی کوره خود دارید؟
اگر سینی کوره موجود شما:

• خیلی سنگین

• به راحتی تغییر شکل می دهد،

• قادر به پشتیبانی بار مورد نیاز نیست،

• یا برای فرآیند کوره فعلی شما نامناسب است،


آلیاژ FH® می تواند طراحی موجود را ارزیابی کرده و جایگزینی بهینه ایجاد کند.

برای ارزیابی مهندسی، لطفاً ارائه دهید:

• نوع کوره،

• ابعاد سینی،

• مواد،

• حداکثر دما،

• روش خنک کننده،

• بار مورد نیاز،

• وزن سینی موجود،

• مشکلات خدمات موجود،

• و نقاشی یا عکس در صورت موجود بودن.


آلیاژ FH® می تواند یک راه حل سفارشی را بر اساس شرایط واقعی کوره و نیازهای بارگیری ایجاد کند.
