FH® تجهیزات کوره چاهی با دمای بالا | سینی و قفسه های فولادی آلیاژی

برند: FH®

گواهینامه: ISO9001، ISO14001

مواد: فولاد مقاوم در برابر حرارت

درجه مواد: 1.4849 (ZG40Cr19Ni39Nb)

اندازه: φ2000x1750mm یا با توجه به نقشه های شما سفارشی شده است

دمای عملیاتی: 1100 ℃

MOQ: 2 قطعه

فیکسچرهای عملیات حرارتی FH® - تجهیزات عملیات حرارتی صنعتی مقاوم در برابر درجه حرارت بالا و قابل تنظیم توسط Wuxi Junteng Fanghu Alloy Technology Co., Ltd.، سازگار با IPSEN، AICHELIN، AFC، SECO/WARWICK، SURFACE، INDUCTOTHERM، IVA SCHMETSA، MATTSANG، IVA SCHMETSA، MATTSANG، POWERMAX، CODERE، NABERTHERM، DOWA، CAN-ENG، SANYONG، TENOVA و سایر برندهای کوره جهانی.

تماس با ما

FH® 1.4849 سیستم فیکسچر کوره نوع چاه

مزایای کلیدی

اصل 1.4849 (ZG40Cr19نی39Nb)
محتوای نیکل، کروم و سیلیکون بالاتر از 310S - استحکام خزشی استثنایی و ضد کربوریزه شدن در دماهای تا 1050 درجه سانتیگراد.
راه حل کامل سیستم
شبکه بالایی سبدهای میانی سینی پایه - به عنوان یک سیستم یکپارچه برای انباشته شدن پایدار و جریان بهینه گاز طراحی شده است.
تحمل بار سنگین
ساختارهای دنده ای تقویت شده و پایه های نگهدارنده وزن را به طور یکنواخت توزیع می کنند - پشته های بلند قطعات یا سبدهای متعدد را بدون افتادگی مرکز پشتیبانی می کند.
عملکرد ضد کربنات
محتوای سیلیکون بالا (1.5-2.5٪) یک سد سیO2 در برابر نفوذ کربن تشکیل می دهد - عمر مفید را در اتمسفرهای غنی از کربن افزایش می دهد.
گردش گاز بهینه شده است
پایه های برآمده روی الگوهای شبکه باز سینی پایه اجازه می دهد تا گاز داغ در اطراف همه سطوح جریان یابد - گرمایش یکنواخت از پایین به بالا.
پیکربندی سفارشی
دایره ای یا مستطیلی - دقیقاً با قطر داخلی کوره شما مطابقت دارد. گزینه های قطعه بندی شده برای قطرهای بزرگ.

مشخصات فنی

پارامتر	ارزش
مواد	1.4849 (ZG40Cr19Ni39Nb) - دارای گواهی
حداکثر دمای مداوم	1050 درجه سانتی گراد
اوج دمای کوتاه مدت	1100 درجه سانتی گراد
حداکثر بار کل	500-2000 کیلوگرم (بسته به طراحی)
ساخت	جوشکاری لیزری دقیق/تیگ یا ریخته گری سرمایه گذاری
شکل	دایره ای (استاندارد) یا مستطیلی
قطرهای استاندارد	600 میلی متر، 800 میلی متر، 1000 میلی متر، 1200 میلی متر (سفارشی موجود)
طول عمر مورد انتظار	400 تا 600 چرخه کربورسازی
مواد test certificate (MTC) weld/cast inspection report included with every FH® system

چرا فیکسچرهای کوره خوب FH® 1.4849 را انتخاب کنید؟
1. 1.4849 - انتخاب برتر برای کوره های نوع خوب

اموال	310S	1.4849	مزیت
قدرت خزش در 1000 درجه سانتیگراد	خط مبنا	40%	افتادگی کمتر
ضد کربنات	متوسط	بالا	عمر طولانی تر در فضای غنی
مقاومت در برابر اکسیداسیون	خوب	عالی	پوسته پوسته شدن کمتر
مقاومت در برابر خستگی حرارتی	خوب	برتر	ترک های کمتر
عمر چرخه معمولی	150-250	400-600	400-600

2. سیستم کامل - طراحی شده برای کار با هم

جزء	تابع	ویژگی کلیدی
سینی پایه	پایه، جریان گاز	پاهای برآمده، دنده های تقویت شده
انباشتن سبدها	مهار قطعه	شبکه باز، لبه های صاف
شبکه بالا	لایه بالایی را ایمن کنید	حفظ وزن، ضد نوک

3. فناوری ضد کربنات
در کوره های نوع چاه کربن، کربن به وسایل معمولی نفوذ کرده و آنها را شکننده می کند. ویژگی فیکسچر FH® 1.4848:

محتوای سیلیکون بالا - یک سد پایدار SiO2 را تشکیل می دهد
درمان پیش اکسیداسیون - لایه محافظ Cr2O3 ایجاد می کند
سطح متراکم - چسبندگی کربن را کاهش می دهد

4. برای چالش های کوره های نوع خوب طراحی شده است

چالش	راه حل FH®
پشته های سنگین (2 تا 3 متر ارتفاع)	دنده های تقویت شده آلیاژ با قدرت خزش بالا
لایه پایین گرمایش ناهموار	الگوهای شبکه باز پاهای برجسته
حذف مشکل دسترسی بالا	گزینه های قطعه بندی شده برای قطرهای بزرگ
استرس چرخه حرارتی	گوشه‌های گرد جوش‌ها را کاهش می‌دهد

برنامه های کاربردی

کوره های کربناته دار از نوع چاه / گودال
کوره های کربناتیدینگ نوع خوب
کوره های آنیلینگ خوب (درجه حرارت بالا)
کوره های سخت کننده خوب
قطعات: چرخ دنده های بزرگ، شفت، حلقه ها، قالب ها، ابزار، ریخته گری سنگین، لوله های بلند

جدول درجه مواد:

فولاد مقاوم در برابر حرارت
/	گیگابایت	DIN	ASTM	JIS	ترکیب شیمیایی (%)								حداکثر دمای عملیاتی
/	گیگابایت	DIN	ASTM	JIS	C	Si	منگنز	Cr	Ni	Nb/Cb	مو	دیگر	حداکثر دمای عملیاتی
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0.30 - 0.50	≤2.00	≤1.00	24:00 - 28:00	4.00 - 6.00	-	≤0.50	-	1050 ℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0.30 - 0.50	1.00 - 2.50	≤2.00	19:00 - 23:00	8:00 - 12:00	-	≤0.50	-	950 ℃
3	ZG30Cr28Ni10	-	او	SCH17	0.20 - 0.50	≤2.00	≤2.00	26:00 - 30:00	8:00 - 11:00	-	-	-	1050 ℃
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0.30 - 0.50	1.00 - 2.50	≤2.00	24:00 - 27:00	11:00 - 14:00	-	≤0.50	-	1050 ℃
5	ZG30Cr28Ni16	-	سلام	SCH18	0.20 - 0.50	≤2.00	≤2.00	26:00 - 30:00	14:00 - 18:00	-	-	-	1100 ℃
6	ZG40Cr25Ni20Si2	1.4848	HK	SCH21	0.30 - 0.50	≤1.75	≤1.50	23:00 - 27:00	19:00 - 22:00	-	≤0.50	-	1100 ℃
7	ZG30Cr20Ni25	-	HN	SCH19	0.20 - 0.50	≤2.00	≤2.00	19:00 - 23:00	23:00 - 27:00	-	-	-	1100 ℃
8	ZG40Cr19Ni39	1.4865	HU	SCH20	0.35 - 0.75	≤2.50	≤2.00	17:00 - 21:00	37:00 - 41:00	-	-	-	1020 ℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0.35 - 0.70	≤2.00	≤2.00	15:00 - 19:00	33:00 - 37:00	-	≤0.50	-	1000 ℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30 - 0.50	≤2.00	≤2.00	24:00 - 28:00	33:00 - 37:00	0.80 - 1.80	≤0.50	-	1100 ℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	18:00 - 21:00	36.00 - 39.00	1.20- 1.80	≤0.50	-	1100 ℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	23:00 - 25:00	23:00 - 25:00	0.80 - 1.80	≤0.50	-	1050 ℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35 - 0.50	1.00 - 2.50	≤2.00	24:00 - 28:00	33:00 - 37:00	-	≤0.50	-	1100 ℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06 - 0.15	0.50 - 1.50	≤2.00	19:00 - 21:00	31:00 - 33:00	0.50 - 1.50	≤0.50	-	1050 ℃
15	ZG45Cr12Ni60	-	HW	-	0.35 - 0.75	≤2.00	≤2.00	10:00 - 14:00	58.00 - 62.00	-	-	-	1100 ℃
16	ZG45Cr18Ni66	-	HX	-	0.35 - 0.75	≤2.00	≤2.00	15:00 - 19:00	64.00 - 68.00	-	-	-	1100 ℃
17	ZG1Cr28Co50	2.4778	-	-	0.05 - 0.25	0.50 - 1.00	≤1.50	27:00 - 30:00	≤1.00	≤0.50	≤0.50	Co:48.0 - 52.0	1200 ℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25 - 0.35	0.50 - 1.50	0.50 - 1.50	27:00 - 29:00	-	1.50 - 2.50	≤0.50	Co:48.0 - 52.0	1200 ℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35 - 0.55	1.00 - 2.00	≤1.50	27:00 - 30:00	47.00 - 50.00	-	≤0.50	W: 4.0 - 5.5	1200 ℃

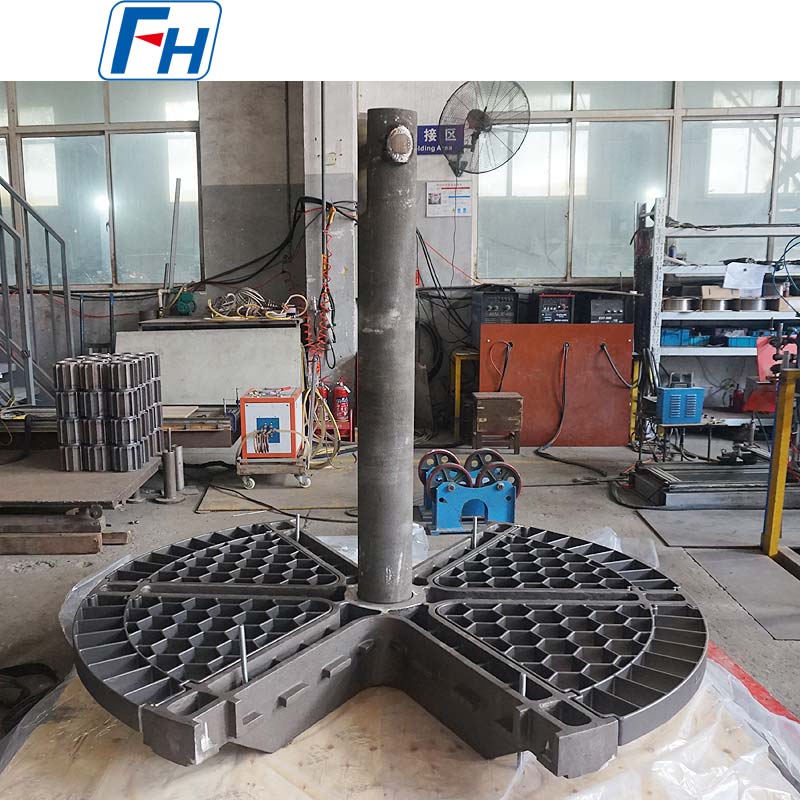

عکس‌های واقعی از وسایل عملیات حرارتی FH®

فرآیند سفارش

قطر داخلی کوره (یا L×W)، عمق و روش دسترسی را ارائه دهید
ابعاد قطعه، حداکثر وزن بار در هر دسته و دمای عملیاتی را به اشتراک بگذارید
اتمسفر را مشخص کنید (کربورسازی، کربونیتریدینگ، بازپخت و غیره)
مهندسین FH® طرح سه بعدی طراحی کامل سیستم را پیشنهاد می کنند
تأیید مقادیر اجزاء (یک عدد سینی پایه سبد)
تولید: 15-25 روز کاری
تحویل شامل: MTC، گزارش های بازرسی، نمودار انباشته، راهنمای مراقبت است

سوالات متداول:

Q1: یک سیستم فیکسچر کوره از نوع چاه FH® کامل شامل چه مواردی است؟
پاسخ: یک سیستم استاندارد شامل سه جزء است:

سینی پایه - در قسمت پایین کوره با پایه های برآمده برای گردش گاز قرار می گیرد
انباشتن سبدها - قطعات را نگه دارید، روی هم قرار دهید
شبکه بالا - لایه بالایی را محکم می کند و از واژگونی جلوگیری می کند

همه اجزا به گونه ای طراحی شده اند که با هم کار کنند تا انباشته شدن پایدار و گرمایش یکنواخت انجام شود. تنظیمات سفارشی در دسترس هستند.

Q2: چگونه می توانم اندازه فیکسچر مناسب را برای کوره نوع چاه خود تعیین کنم؟
پاسخ: ما به سه اندازه گیری نیاز داریم:

قطر داخلی (یا طول × عرض برای کوره های مستطیلی)
عمق قابل استفاده (از پایین کوره تا پایین ترین نقطه تداخل)
قطر دهانه بالایی (برای فاصله نصب)

FH® سپس وسایلی را طراحی می کند که با فاصله مناسب برای جریان گاز و انبساط حرارتی مناسب باشند.

Q3: چرا به پاهای برآمده روی سینی پایه نیاز دارم؟
پاسخ: پایه های برآمده یک شکاف (معمولاً 50 تا 150 میلی متر) بین سینی پایه و کف کوره ایجاد می کند. این اجازه می دهد تا گاز یا اتمسفر داغ در زیر پایین ترین سبد جریان یابد و از گرمایش یکنواخت از پایین به بالا اطمینان حاصل کند. بدون بالارفتن پاها، لایه زیرین کندتر و ناهموار گرم می شود.

Q4: آیا می توان از فیکسچرهای FH® هم در کوره های کربورسازی و هم در کوره های نیتروژن استفاده کرد؟
A: بله، FH® راه حل های ثابت را برای هر دو برنامه ارائه می دهد. با این حال، در صورت امکان، وسایل اختصاصی را برای هر نوع اتمسفر توصیه می‌کنیم – تعویض بین کربن‌سازی و نیتریدینگ می‌تواند تخریب سطح را تسریع کند. لطفا در هنگام سفارش فضای خود را مشخص کنید تا بتوانیم طراحی بهینه را توصیه کنیم.

Q5: کوره نوع چاه من دارای دهانه بالایی است. چگونه وسایل بزرگ را نصب کنم؟
A: برای کوره هایی با دهانه بالایی کوچکتر از قطر داخلی، FH® طرح های تقسیم شده را ارائه می دهد:
