سیستم فیکسچر عملیات حرارتی جهانی FH®
مزایای کلیدی
- تطبیق پذیری چند فرآیندی
مناسب برای کوئنچ، تمپر کردن، بازپخت، کربوهیداسیون، کربونیتریدینگ و نیتریدینگ - یک سیستم چندین کاربرد را پوشش می دهد. - سازگاری کوره جهانی
طراحی شده برای تناسب با کوره های جعبه، کوره های گودال، کوره های کف ماشین، و کوره های زنگ - اندازه های استاندارد و سفارشی موجود است. - ساخت و ساز بادوام
جوشکاری یا ریخته گری دقیق با طراحی بدون تنش - در برابر خستگی حرارتی، خزش و حمله جو مقاومت می کند. - عملیات پاکسازی
سطوح صاف و هندسه بهینه شده، پوسته پوسته شدن و آلودگی قطعات را کاهش می دهد - تمیز کردن پس از درمان را به حداقل می رساند. - پیکربندی قابل تنظیم
سینیها، سبدها، شبکهها، قفسهها، وسایل آویزان، و لانههای مخصوص قسمتهای خاص – مطابق با نیازهای شما ساخته شدهاند.
محدوده محصول
| تایپ کنید | بهترین برای | ویژگی کلیدی |
| سینی های پایه | قطعات کوچک، مهره، پیچ و مهره، واشر | کف جامد یا سوراخ شده، لبه های برجسته |
| سبدهای قابل انباشته | چرخ دنده ها، شفت ها، حلقه ها، قطعات متوسط | شبکه باز، پایه های انباشته، گوشه های تقویت شده |
| گریدها را باز کنید | قطعات بزرگ، قالب ها، بلوک ها | حداکثر جریان گاز، تحمل بار سنگین |
| قفسه های آویزان | شفت های بلند، لوله ها، میله ها | جهت عمودی، چندین نقطه آویزان |
| لانه های جزئی | اشکال عجیب، دیوارهای نازک، قطعات ظریف | جیب های سفارشی، حداقل نقاط تماس |
مشخصات فنی
| دمای عملیاتی محدوده | 150 تا 1150 درجه سانتی گراد (بسته به مواد) |
| گزینه های مواد | فولاد کربن، 310S، 1.4828، 1.4849، آلیاژهای پایه نی |
| ظرفیت بار | 10 کیلوگرم - 2000 کیلوگرم (بسته به طراحی) |
| سازگاری کوره | جعبه، گودال، کف ماشین، زنگ، چرخشی |
| ساخت | جوشکاری دقیق یا ریخته گری سرمایه گذاری |
| پرداخت سطح | جوش داده شده / پیش اکسید شده / شات بلاست |
| زمان تحویل (استاندارد) | 7-15 روز کاری |
| زمان تحویل (سفارشی) | 10-25 روز کاری |
| زمان تحویل (سفارشی) | 10-25 روز کاری |
| گواهی تست مواد (MTC) همراه با هر فیکسچر FH® | |
چرا وسایل درمان حرارتی جهانی FH® را انتخاب کنید؟
1. یک تامین کننده، راه حل کامل
نیازی به تهیه وسایل مختلف از تامین کنندگان مختلف نیست. FH® هر آنچه را که برای بخش عملیات حرارتی شما نیاز دارید فراهم می کند - از سینی های قطعات کوچک گرفته تا سبدهای سنگین و لانه های سفارشی.
2. راهنمای انتخاب مواد
| مواد | حداکثر دما | بهترین برای |
| فولاد کربن | 450 درجه سانتی گراد | نرمافزارهای کم دما، برنامههای کاربردی حساس به هزینه |
| 310S | 950 درجه سانتی گراد | سخت شدن عمومی، کربوریزه کردن |
| 1.4837 | 1000 درجه سانتی گراد | بازپخت با دمای بالاتر، ضد کربوریزه شدن خوب |
| 1.4849 | 1100 درجه سانتی گراد | بارهای سنگین، چرخه های طولانی، جو تهاجمی |
| آلیاژهای Ni-base | 1200 درجه سانتی گراد | دمای شدید، گرد و غبار شدید فلز |
3. ویژگی های طراحی که مهم هستند
| ویژگی | بهره مند شوند |
| جوش های صاف و بدون سرباره | بدون آسیب به قسمت، حداقل چسبندگی در مقیاس |
| گوشه های گرد | تمرکز استرس را کاهش می دهد، از ترک خوردن جلوگیری می کند |
| نقاط بار تقویت شده | مواد اضافی در مناطق با سایش بالا |
| منطقه باز بهینه شده | تعادل بین قدرت و جریان گاز |
| ویژگی های انباشته شدن | تراز ثابت، بدون انحراف |
4. کیفیتی که می توانید به آن اعتماد کنید
- 100٪ بازرسی ابعادی قبل از حمل و نقل
- تست نفوذ جوش در اتصالات بحرانی
- گواهی مواد برای ردیابی کامل
- تاسیسات دارای گواهی ISO 9001:2021
برنامه های کاربردی
فرآیندها:
- سخت شدن / خاموش کردن
- معتدل کردن
- بازپخت کردن / کروی کردن
- کربورسازی / کربونیتریدینگ
- نیتریدینگ گاز / پلاسما
- کاهش دهنده استرس
- راه حل درمان
قطعات:
- چرخ دنده ها، شفت ها، بلبرینگ ها
- اتصال دهنده ها (پیچ و مهره، واشر)
- فنر، گیره، نگهدارنده
- قالب، قالب، ابزار
- حلقه، بوش، آستین
- ریخته گری، آهنگری
- لوله های بلند، میله ها، میله ها
- اجزای کوچک و ظریف
انواع کوره:
- کوره های جعبه ای
- کوره های گودال / چاه
- کوره های کف ماشین
- کوره های زنگ
- کوره های اجاق دوار
جدول درجه مواد:
| فولاد مقاوم در برابر حرارت | |||||||||||||
| / | گیگابایت | DIN | ASTM | JIS | ترکیب شیمیایی (%) | حداکثر دمای عملیاتی | |||||||
| C | سی | منگنز | Cr | Ni | Nb/Cb | مو | دیگر | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0.30 - 0.50 | ≤2.00 | ≤1.00 | 24:00 - 28:00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050 ℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 19:00 - 23:00 | 8:00 - 12:00 | - | ≤0.50 | - | 950 ℃ |
| 3 | ZG30Cr28Ni10 | - | او | SCH17 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26:00 - 30:00 | 8:00 - 11:00 | - | - | - | 1050 ℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | HH | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24:00 - 27:00 | 11:00 - 14:00 | - | ≤0.50 | - | 1050 ℃ |
| 5 | ZG30Cr28Ni16 | - | سلام | SCH18 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26:00 - 30:00 | 14:00 - 18:00 | - | - | - | 1100 ℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | HK | SCH21 | 0.30 - 0.50 | ≤1.75 | ≤1.50 | 23:00 - 27:00 | 19:00 - 22:00 | - | ≤0.50 | - | 1100 ℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 19:00 - 23:00 | 23:00 - 27:00 | - | - | - | 1100 ℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0.35 - 0.75 | ≤2.50 | ≤2.00 | 17:00 - 21:00 | 37:00 - 41:00 | - | - | - | 1020 ℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0.35 - 0.70 | ≤2.00 | ≤2.00 | 15:00 - 19:00 | 33:00 - 37:00 | - | ≤0.50 | - | 1000 ℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30 - 0.50 | ≤2.00 | ≤2.00 | 24:00 - 28:00 | 33:00 - 37:00 | 0.80 - 1.80 | ≤0.50 | - | 1100 ℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 18:00 - 21:00 | 36.00 - 39.00 | 1.20- 1.80 | ≤0.50 | - | 1100 ℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 23:00 - 25:00 | 23:00 - 25:00 | 0.80 - 1.80 | ≤0.50 | - | 1050 ℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24:00 - 28:00 | 33:00 - 37:00 | - | ≤0.50 | - | 1100 ℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | ≤2.00 | 19:00 - 21:00 | 31:00 - 33:00 | 0.50 - 1.50 | ≤0.50 | - | 1050 ℃ |
| 15 | ZG45Cr12Ni60 | - | HW | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 10:00 - 14:00 | 58.00 - 62.00 | - | - | - | 1100 ℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 15:00 - 19:00 | 64.00 - 68.00 | - | - | - | 1100 ℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | ≤1.50 | 27:00 - 30:00 | ≤1.00 | ≤0.50 | ≤0.50 | Co:48.0 - 52.0 | 1200 ℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27:00 - 29:00 | - | 1.50 - 2.50 | ≤0.50 | Co:48.0 - 52.0 | 1200 ℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | ≤1.50 | 27:00 - 30:00 | 47.00 - 50.00 | - | ≤0.50 | W: 4.0 - 5.5 | 1200 ℃ |

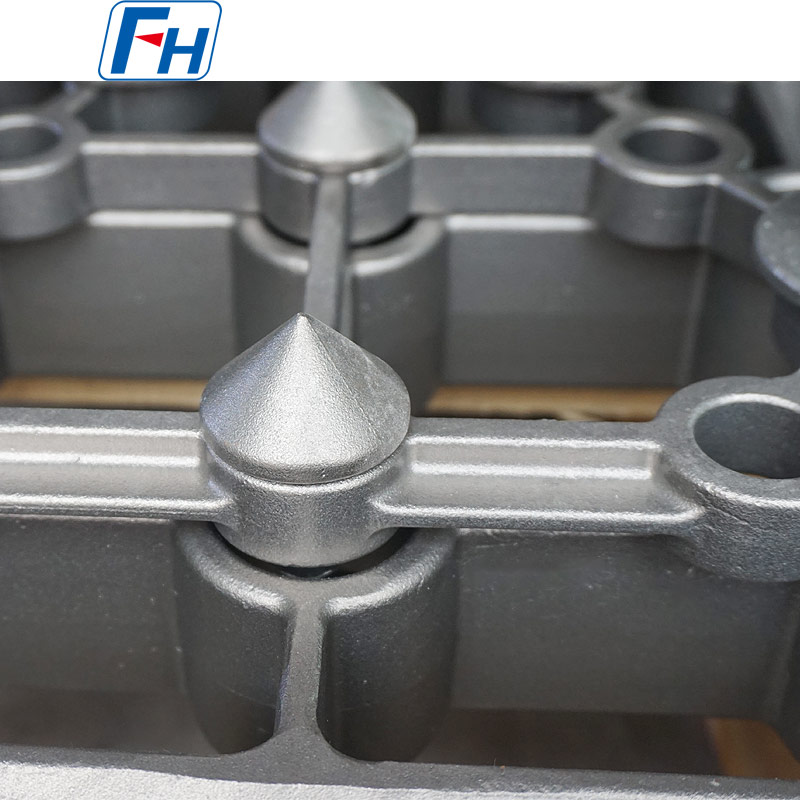

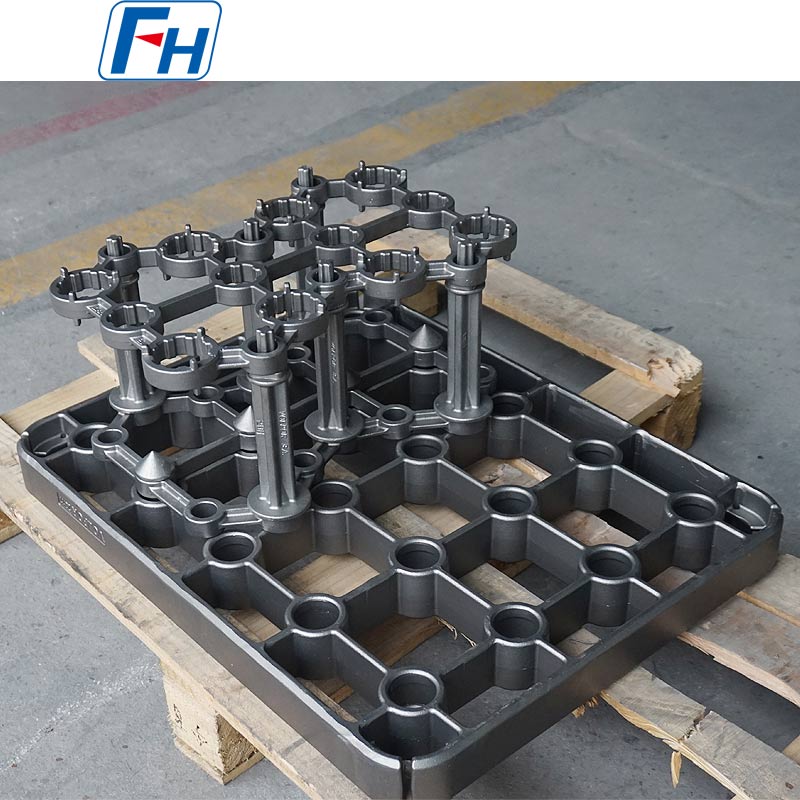

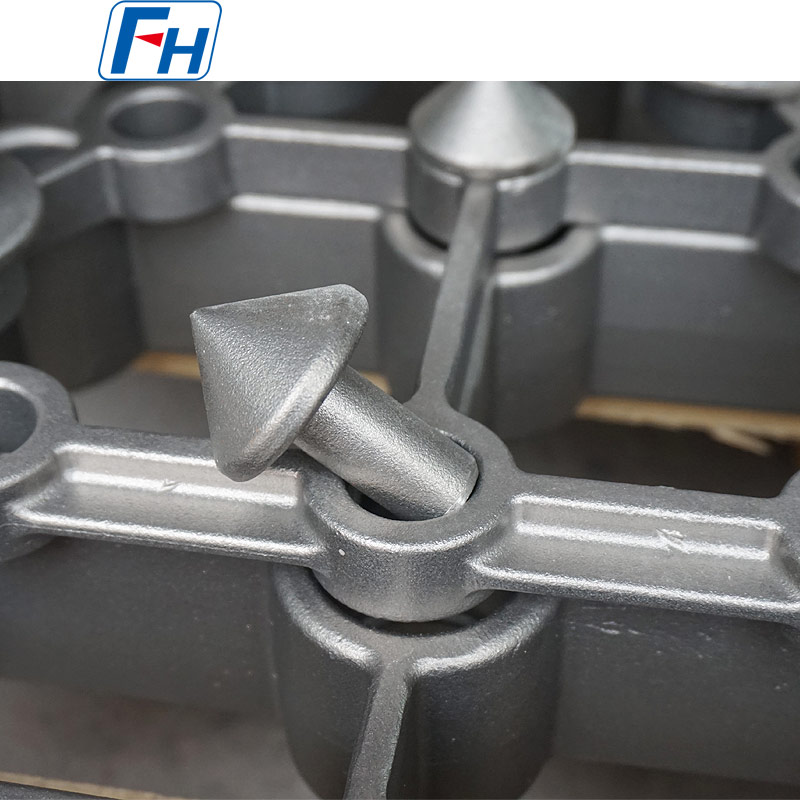

عکسهای واقعی از وسایل عملیات حرارتی FH®
فرآیند سفارش
1. به ما بگویید:
- نوع کوره و ابعاد داخلی
- شکل قطعه، اندازه و وزن دسته ای
- دمای فرآیند و اتمسفر
- نوع وسایل مورد نظر (سینی، سبد، شبکه، قفسه و غیره)
2. FH® توصیه می کند:
- درجه مواد بهینه
- طراحی و پیکربندی فیکسچر
- مقدار مورد نیاز در هر بار کوره
3. ما ارائه می دهیم:
- نقشه CAD برای تایید
- محاسبه بار
- قیمت و زمان تحویل
4. تولید و تحویل
5. شامل: MTC، گزارش بازرسی، راهنمای مراقبت
سوالات متداول:
Q1: FH® چه نوع تجهیزات عملیات حرارتی را ارائه می دهد؟
A: FH® طیف کاملی را ارائه میدهد: سینیهای پایه، سبدهای قابل روی هم چیدن، شبکههای باز، قفسههای آویزان، و وسایل مخصوص عملیات حرارتی سفارشی. ما تمام فرآیندهای معمول عملیات حرارتی از جمله سخت شدن، تلطیف کردن، بازپخت، کربورسازی و نیتریدینگ را پوشش می دهیم.
Q2: چگونه می توانم مواد مناسب را برای وسایل خود انتخاب کنم؟
پاسخ: به سه عامل بستگی دارد:
- دمای عملیاتی - دماهای بالاتر به آلیاژهای درجه بالاتر نیاز دارند
- اتمسفر – کربورسازی و نیتریدینگ به مواد مقاوم تری نیاز دارند
- بودجه - فولاد کربنی ارزان ترین است اما محدود به دماهای پایین است
FH® راهنمای انتخاب مواد را بر اساس فرآیند خاص شما ارائه می دهد.
Q3: آیا FH® می تواند وسایل سفارشی برای قطعات عجیب و غریب بسازد؟
A: بله - سفارشی تخصص ما است. ما لانه ها و نگهدارنده های جزئی را برای هندسه های پیچیده، دیوارهای نازک یا اجزای ظریف طراحی می کنیم. یک طرح یا نمونه قطعه را برای ما ارسال کنید - ما یک طرح بهینه را پیشنهاد خواهیم کرد.
Q4: آیا اتصالات جوش داده شده و ریخته گری را ارائه می دهید؟
ج: بله. اتصالات جوش داده شده برای اکثر کاربردها ایده آل هستند - مقرون به صرفه و سریع تولید می شوند. وسایل ریخته گری برای هندسه های پیچیده، نقاط با بار سنگین یا زمانی که نیاز به ساخت و ساز بدون درز است بهتر است. ما بهترین گزینه را برای نیازهای شما پیشنهاد می کنیم.
Q5: حداقل مقدار سفارش شما چقدر است؟
A: MOQ 1 قطعه برای طرح های استاندارد است. برای وسایل سفارشی، MOQ معمولاً 1 تا 2 قطعه برای آزمایش است. ما مشتریانی را که برای اولین بار میآیند تشویق میکنیم تا مقدار کمی را برای اعتبارسنجی سفارش دهند.
Q6: آیا گواهی های مواد را ارائه می دهید؟
ج: بله. هر فیکسچر FH® دارای گواهی تست مواد (MTC) است که درجه و ترکیب را تأیید می کند. گزارش های بازرسی جوش در صورت درخواست موجود است.
Q7: آیا می توانم از یک فیکسچر برای فرآیندهای مختلف استفاده کنم؟
پاسخ: در بسیاری از موارد، بله. با این حال، هنگام جابجایی بین اتمسفرهای تهاجمی (به عنوان مثال، کربورسازی به نیتریدینگ) وسایل اختصاصی را توصیه می کنیم زیرا آلودگی متقابل می تواند سایش را تسریع کند. برای مصارف عمومی (تپر سخت)، همان فیکسچر خوب است.
Q8: ضمانت شما چیست؟
پاسخ: 12 ماه در برابر عیوب ساخت (ترک های جوش، عیوب ریخته گری، عیوب مواد). سایش معمولی از جمله خزش، خستگی حرارتی و حمله جوی پوشش داده نمی شود - این موارد در طول زمان انتظار می رود. همه وسایل قبل از حمل و نقل بازرسی می شوند.
