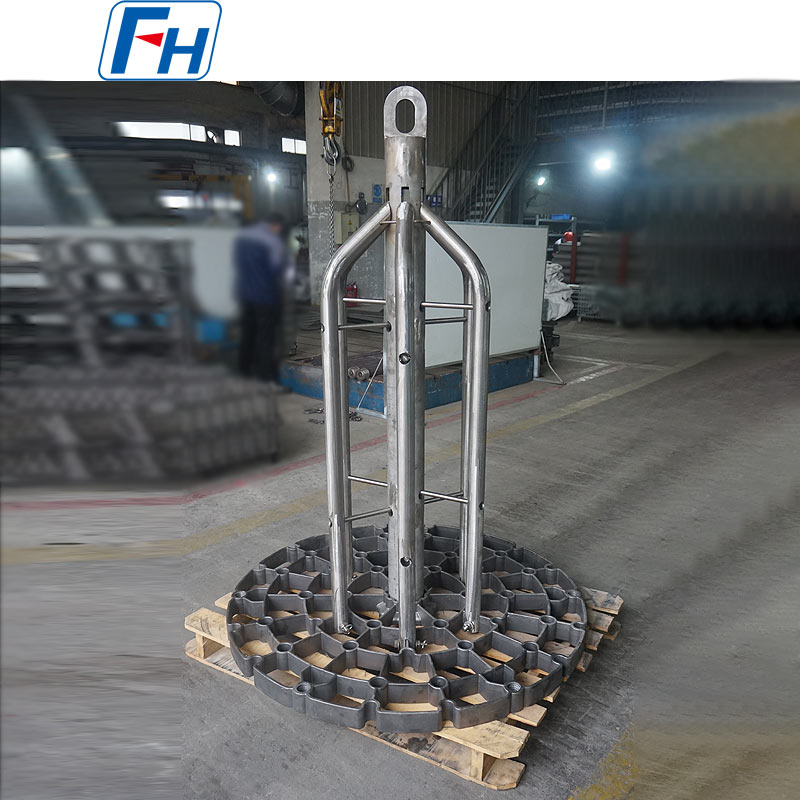

تجهیزات عملیات حرارتی FH® Cr25Ni20 برای کوره های نوع چاه AFC

برند: FH®

گواهینامه: ISO9001، ISO14001

مواد: فولاد مقاوم در برابر حرارت

درجه مواد: Cr25Ni20

اندازه: φ1200x1650mm یا با توجه به نقشه های شما سفارشی شده است

دمای عملیاتی: 1100 ℃

MOQ: 2 قطعه

فیکسچرهای عملیات حرارتی FH® - تجهیزات عملیات حرارتی صنعتی مقاوم در برابر درجه حرارت بالا و قابل تنظیم توسط Wuxi Junteng Fanghu Alloy Technology Co., Ltd.، سازگار با IPSEN، AICHELIN، AFC، SECO/WARWICK، SURFACE، INDUCTOTHERM، IVA SCHMETSA، MATTSANG، IVA SCHMETSA، MATTSANG، POWERMAX، CODERE، NABERTHERM، DOWA، CAN-ENG، SANYONG، TENOVA و سایر برندهای کوره جهانی.

تماس با ما

FH® سیستم فیکسچر کوره چاه | توری سبدهای انباشته سینی پایه

مزایای کلیدی

راه حل کامل سیستم
شبکه بالایی سبدهای میانی سینی پایه - به عنوان یک سیستم یکپارچه برای انباشته شدن پایدار و جریان بهینه گاز طراحی شده است.
تحمل بار سنگین
ساختارهای دنده ای تقویت شده و پایه های نگهدارنده وزن را به طور یکنواخت توزیع می کنند - پشته های بلند قطعات یا سبدهای متعدد را بدون افتادگی مرکز پشتیبانی می کند.
گردش گاز بهینه شده است
پایه های برآمده روی الگوهای شبکه باز سینی پایه اجازه می دهد تا گاز داغ در اطراف همه سطوح جریان یابد - گرمایش یکنواخت از پایین به بالا.
عمر طولانی خدمات
ساخت دقیق و طراحی بدون استرس در برابر خستگی حرارتی، خزش و حمله اتمسفر در شرایط عملیاتی عادی مقاومت می کند.
پیکربندی سفارشی
دایره ای یا مستطیلی - دقیقاً با ابعاد داخلی کوره شما مطابقت دارد. گزینه های قطعه بندی شده برای قطرهای بزرگ.

اجزای سیستم

جزء	تابع	ویژگی کلیدی
سینی پایه	پایه برای کل پشته	پایه های برآمده برای جریان گاز، دنده های تقویت شده برای توزیع بار
انباشتن سبدها	قطعات را نگه دارید و جدا کنید	طراحی شبکه باز، لبه های صاف، رابط قابل انباشته شدن
شبکه بالا	لایه بالایی را محکم می کند	از واژگونی در حین جابجایی، حفظ وزن جلوگیری می کند

مشخصات فنی

پارامتر	ارزش
دمای عملیاتی محدوده	400 تا 1200 درجه سانتیگراد (بسته به انتخاب مواد)
اجزای سیستم	سینی پایه انباشته سبدهای شبکه بالا
حداکثر بار کل	500-2000 کیلوگرم (بسته به طراحی)
شکل	دایره ای (استاندارد) یا مستطیلی
قطرهای استاندارد	600 میلی متر، 800 میلی متر، 1000 میلی متر، 1200 میلی متر (سفارشی موجود)
ساخت	جوشکاری دقیق یا ریخته گری سرمایه گذاری
پرداخت سطح	جوش داده شده / پیش اکسید شده / شات بلاست
انتخاب مواد بر اساس دمای کار و جو شما در دسترس است

چرا فیکسچرهای کوره خوب FH® را انتخاب کنید؟
1. طراحی شده برای چالش های کوره نوع

چالش	راه حل FH®
پشته های سنگین (2 تا 3 متر ارتفاع)	دنده های تقویت شده با طراحی با استحکام بالا
لایه پایین گرمایش ناهموار	الگوهای شبکه باز پاهای برجسته
نصب مشکل دسترسی بالا	گزینه های قطعه بندی شده برای قطرهای بزرگ
استرس چرخه حرارتی	گوشه های گرد ساختمانی که استرس را کاهش می دهند

2. پایه و اساس کل بار شما
سینی پایه همه چیز را در بالای خود پشتیبانی می کند. اگر افت کند، ترک بخورد یا از کار بیفتد، کل دسته در معرض خطر قرار می‌گیرد - قطعات ممکن است واژگون شوند، سبدها ممکن است ببندند و گرمایش ناهموار شود. سینی های پایه FH® به طور خاص برای این نقش حیاتی مهندسی شده اند.

3. ویژگی های طراحی که مهم هستند

ویژگی	بهره مند شوند
دنده تقویت شده زیرین	از افتادگی مرکز تحت بارهای سنگین جلوگیری می کند
پاهای تکیه گاه بلند شده	به جریان گاز در زیر لایه زیرین اجازه می دهد - گرمایش یکنواخت
سطح بالایی صاف	پایه ثابت برای چیدن سبدها
الگوی شبکه باز	حداکثر گردش گاز، حداقل جرم حرارتی
گوشه های گرد (مستطیل شکل)	تمرکز استرس را کاهش می دهد
ساخت و ساز قطعه بندی شده (قطرهای بزرگ)	نصب آسان از طریق باز شدن بالا

4. عملیات پاکسازی

سطح از پیش اکسید شده یا شات بلاست، پوسته پوسته شدن اولیه را کاهش می دهد
پوشش صاف جوش از آسیب دیدن قطعات و چسبندگی رسوب جلوگیری می کند
قطعات تمیزتر می شوند - تمیز کردن پس از درمان را کاهش می دهد

برنامه های کاربردی

کوره های کربناته دار از نوع چاه / گودال
کوره های کربناتیدینگ نوع خوب
کوره های آنیلینگ خوب
کوره های سخت کننده خوب
کوره های گرم کننده خوب (درجه حرارت متوسط تا بالا)
کوره های نیتروژن گازی نوع خوب
قطعات: چرخ دنده های بزرگ، شفت، حلقه ها، قالب ها، ابزار، ریخته گری سنگین، لوله های بلند

جدول درجه مواد:

فولاد مقاوم در برابر حرارت
/	گیگابایت	DIN	ASTM	JIS	ترکیب شیمیایی (%)								حداکثر دمای عملیاتی
/	گیگابایت	DIN	ASTM	JIS	C	سی	منگنز	Cr	نی	Nb/Cb	مو	دیگر	حداکثر دمای عملیاتی
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0.30 - 0.50	≤2.00	≤1.00	24:00 - 28:00	4.00 - 6.00	-	≤0.50	-	1050 ℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0.30 - 0.50	1.00 - 2.50	≤2.00	19:00 - 23:00	8:00 - 12:00	-	≤0.50	-	950 ℃
3	ZG30Cr28Ni10	-	او	SCH17	0.20 - 0.50	≤2.00	≤2.00	26:00 - 30:00	8:00 - 11:00	-	-	-	1050 ℃
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0.30 - 0.50	1.00 - 2.50	≤2.00	24:00 - 27:00	11:00 - 14:00	-	≤0.50	-	1050 ℃
5	ZG30Cr28Ni16	-	سلام	SCH18	0.20 - 0.50	≤2.00	≤2.00	26:00 - 30:00	14:00 - 18:00	-	-	-	1100 ℃
6	ZG40Cr25Ni20Si2	1.4848	HK	SCH21	0.30 - 0.50	≤1.75	≤1.50	23:00 - 27:00	19:00 - 22:00	-	≤0.50	-	1100 ℃
7	ZG30Cr20Ni25	-	HN	SCH19	0.20 - 0.50	≤2.00	≤2.00	19:00 - 23:00	23:00 - 27:00	-	-	-	1100 ℃
8	ZG40Cr19Ni39	1.4865	HU	SCH20	0.35 - 0.75	≤2.50	≤2.00	17:00 - 21:00	37:00 - 41:00	-	-	-	1020 ℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0.35 - 0.70	≤2.00	≤2.00	15:00 - 19:00	33.00 - 37.00	-	≤0.50	-	1000 ℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30 - 0.50	≤2.00	≤2.00	24:00 - 28:00	33.00 - 37.00	0.80 - 1.80	≤0.50	-	1100 ℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	18:00 - 21:00	36.00 - 39.00	1.20- 1.80	≤0.50	-	1100 ℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	23:00 - 25:00	23:00 - 25:00	0.80 - 1.80	≤0.50	-	1050 ℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35 - 0.50	1.00 - 2.50	≤2.00	24:00 - 28:00	33.00 - 37.00	-	≤0.50	-	1100 ℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06 - 0.15	0.50 - 1.50	≤2.00	19:00 - 21:00	31:00 - 33:00	0.50 - 1.50	≤0.50	-	1050 ℃
15	ZG45Cr12Ni60	-	HW	-	0.35 - 0.75	≤2.00	≤2.00	10:00 - 14:00	58.00 - 62.00	-	-	-	1100 ℃
16	ZG45Cr18Ni66	-	HX	-	0.35 - 0.75	≤2.00	≤2.00	15:00 - 19:00	64.00 - 68.00	-	-	-	1100 ℃
17	ZG1Cr28Co50	2.4778	-	-	0.05 - 0.25	0.50 - 1.00	≤1.50	27:00 - 30:00	≤1.00	≤0.50	≤0.50	Co:48.0 - 52.0	1200 ℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25 - 0.35	0.50 - 1.50	0.50 - 1.50	27:00 - 29:00	-	1.50 - 2.50	≤0.50	Co:48.0 - 52.0	1200 ℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35 - 0.55	1.00 - 2.00	≤1.50	27:00 - 30:00	47.00 - 50.00	-	≤0.50	W: 4.0 - 5.5	1200 ℃
