سبدهای شارژ ترکیبی کوره حمام نمک FH®
مزایای کلیدی
- طراحی مدولار / ترکیبی
پایه به هم پیوسته، دیوارهای جانبی، تقسیمکنندهها و قابهای آویزان - چندین اندازه سبد را از یک مجموعه از اجزا پیکربندی کنید. - طراحی خاص حمام نمک
منطقه باز بهینه شده برای تخلیه سریع نمک هنگام بلند کردن از کوره - حمل نمک و تلفات کشش را به حداقل می رساند. - مواد مقاوم در برابر خوردگی
آلیاژهای ویژه انتخاب شده برای محیطهای نمک مذاب (کلرید، نیترات، سیانید، یا حمام نمک خنثی) - در برابر سوراخ شدن و حمله بین دانهای مقاومت میکند. - مقاوم در برابر شوک حرارتی
مهندسی شده برای مقاومت در برابر غوطه ور شدن مکرر در نمک مذاب 500 تا 1050 درجه سانتیگراد و به دنبال آن خاموش کردن - بدون ترک یا اعوجاج. - هندسه زهکشی سریع
میله های پایین شیب دار یا مخروطی، دهانه های زهکشی بزرگ و سطوح نچسب - نمک به سرعت از بین می رود و خنک شدن و انجماد را در سبد کاهش می دهد. - نگهداری و تعمیر آسان
اجزای مدولار را می توان به صورت جداگانه تعویض کرد - در صورت فرسودگی یک بخش، نیازی به دور انداختن کل سبد نیست.
مشخصات فنی
| پارامتر | ارزش |
| مواد معمولی | 310S، 1.4849، 2.4879، اینکونل 600/625، RA330 (نمرات حمام نمک) |
| حداکثر دمای مداوم | 500 تا 1200 درجه سانتی گراد (بسته به مواد و نوع نمک) |
| سازگاری با حمام نمک | کلرید، نیترات، سیانید، خنثی، کلرید باریم |
| منطقه باز زهکشی | ≥60% سطح زیرین (استاندارد) |
| اتصال ماژولار | پین قفل / رها کردن / پیچ و مهره با هم (بدون جوش در محل) |
| حداکثر بار | 50 تا 2000 کیلوگرم (بسته به طرح) |
| اندازه های استاندارد | 400×400 میلیمتر، 500×500 میلیمتر، پایه 600×600 میلیمتر (سفارشی موجود) |
| طول عمر مورد انتظار | 150-400 چرخه (بسته به نوع نمک و دما) |
| گواهینامه آزمون مواد (MTC) بیانیه مناسب بودن خوردگی همراه با هر سیستم FH® | |
چرا سبدهای مدولار حمام نمک FH® را انتخاب کنید؟
1. به طور خاص برای چالش های حمام نمک طراحی شده است
| چالش | راه حل FH® |
| خوردگی نمک مذاب | آلیاژهای حمام نمک مخصوص سطوح صاف |
| نمک انجام / کشش | منافذ زهکشی بزرگ میله های مخروطی |
| شوک حرارتی در غوطه وری | گوشه های گرد ساخت و ساز بدون استرس |
| انجماد نمک روی سبد | طراحی سطح نچسب با تمیز کردن آسان |
| اندازه قطعات مختلف در هر اجرا | مدولار - بدون سبد جدید پیکربندی مجدد |
2. مدولار / ترکیبی = انعطاف پذیر مقرون به صرفه
| سناریو | سبد ثابت | سیستم مدولار FH® |
| تغییر اندازه قطعه | نیاز به سبد جدید | پیکربندی مجدد ماژول ها |
| یک بخش می پوشد | کل سبد را تعویض کنید | فقط ماژول آسیب دیده را تعویض کنید |
| فضای ذخیره سازی | چند سبد اختصاصی | یک مجموعه از ماژول ها |
| سرمایه گذاری اولیه | کمتر در هر سبد | سبدهای بالاتر اما کمتر مورد نیاز است |
3. انتخاب مواد برای حمام نمک
| نوع نمک | محدوده دما | مواد توصیه شده |
| نمک نیترات (تمرپر) | 150-550 درجه سانتیگراد | 310S یا فولاد کربنی |
| نمک خنثی (سخت شدن) | 800-900 درجه سانتیگراد | 310S، 1.4849 |
| فولاد پرسرعت (کلرید) | 1000-1100 درجه سانتیگراد | 1.4849 یا Inconel 600 |
| نمک سیانید (کربور کننده) | 800-950 درجه سانتیگراد | 1.4849 (توجه ویژه به تهویه) |
| کلرید باریم | 900-1200 درجه سانتیگراد | Inconel 600/625 |
4. زهکشی سریع - کاهش از دست دادن نمک
هر کیلوگرم نمکی که از کوره خارج می شود هزینه دارد و مشکلات خانه داری را ایجاد می کند. ویژگی سبدهای حمام نمک FH®:
- حداقل 60٪ سطح زیر باز است
- میله های مخروطی یا گرد - نمک به جای چسبیدن از بین می رود
- سطح صاف و نچسب
- توصیه های بهینه سرعت بلند کردن
تنظیمات استاندارد
- پیکربندی A - تک لایه
فقط قاب آویز پایه - برای قطعات بزرگ و سنگین - پیکربندی B - چند لایه با تقسیم کننده
دیوارهای جانبی پایه 2-3 سطح تقسیم کننده - برای قطعات متوسط که به طور جداگانه روی هم چیده شده اند - پیکربندی C - سبد قطعات ظریف
درب ورودی سوراخ شده پایه - برای قطعات کوچک مانند بست ها، پین ها - پیکربندی D - پشته با چگالی بالا
دیوارهای جانبی تمام ارتفاع را پایه جداکننده های متعدد - برای تراکم قطعه بالا
همه تنظیمات با استفاده از همان ماژول پایه قابل تعویض هستند.
برنامه های کاربردی
- سخت شدن حمام نمک (فولاد ابزار، فولاد پرسرعت)
- معتدل حمام نمک (نمک های نیترات)
- حمام نمک کربوهیدینگ / کربونیتریدینگ (نمک های سیانید)
- ماتمپر کردن / مرتاض کردن
- تصفیه محلول آلیاژهای غیر آهنی
- قطعات: مته ها، شیرآلات، قالب ها، منگنه ها، چرخ دنده ها، فنرها، بست ها، ابزار/لوازم
جدول درجه مواد:
| فولاد مقاوم در برابر حرارت | |||||||||||||
| / | گیگابایت | DIN | ASTM | JIS | ترکیب شیمیایی (%) | حداکثر دمای عملیاتی | |||||||
| C | سی | منگنز | Cr | نی | Nb/Cb | مو | دیگر | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0.30 - 0.50 | ≤2.00 | ≤1.00 | 24:00 - 28:00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050 ℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 19:00 - 23:00 | 8:00 - 12:00 | - | ≤0.50 | - | 950 ℃ |
| 3 | ZG30Cr28Ni10 | - | او | SCH17 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26:00 - 30:00 | 8:00 - 11:00 | - | - | - | 1050 ℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | HH | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24:00 - 27:00 | 11:00 - 14:00 | - | ≤0.50 | - | 1050 ℃ |
| 5 | ZG30Cr28Ni16 | - | سلام | SCH18 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26:00 - 30:00 | 14:00 - 18:00 | - | - | - | 1100 ℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | HK | SCH21 | 0.30 - 0.50 | ≤1.75 | ≤1.50 | 23:00 - 27:00 | 19:00 - 22:00 | - | ≤0.50 | - | 1100 ℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 19:00 - 23:00 | 23:00 - 27:00 | - | - | - | 1100 ℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0.35 - 0.75 | ≤2.50 | ≤2.00 | 17:00 - 21:00 | 37:00 - 41:00 | - | - | - | 1020 ℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0.35 - 0.70 | ≤2.00 | ≤2.00 | 15:00 - 19:00 | 33:00 - 37:00 | - | ≤0.50 | - | 1000 ℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30 - 0.50 | ≤2.00 | ≤2.00 | 24:00 - 28:00 | 33:00 - 37:00 | 0.80 - 1.80 | ≤0.50 | - | 1100 ℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 18:00 - 21:00 | 36.00 - 39.00 | 1.20- 1.80 | ≤0.50 | - | 1100 ℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 23:00 - 25:00 | 23:00 - 25:00 | 0.80 - 1.80 | ≤0.50 | - | 1050 ℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24:00 - 28:00 | 33:00 - 37:00 | - | ≤0.50 | - | 1100 ℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | ≤2.00 | 19:00 - 21:00 | 31:00 - 33:00 | 0.50 - 1.50 | ≤0.50 | - | 1050 ℃ |
| 15 | ZG45Cr12Ni60 | - | HW | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 10:00 - 14:00 | 58.00 - 62.00 | - | - | - | 1100 ℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 15:00 - 19:00 | 64.00 - 68.00 | - | - | - | 1100 ℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | ≤1.50 | 27:00 - 30:00 | ≤1.00 | ≤0.50 | ≤0.50 | Co:48.0 - 52.0 | 1200 ℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27:00 - 29:00 | - | 1.50 - 2.50 | ≤0.50 | Co:48.0 - 52.0 | 1200 ℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | ≤1.50 | 27:00 - 30:00 | 47.00 - 50.00 | - | ≤0.50 | W: 4.0 - 5.5 | 1200 ℃ |

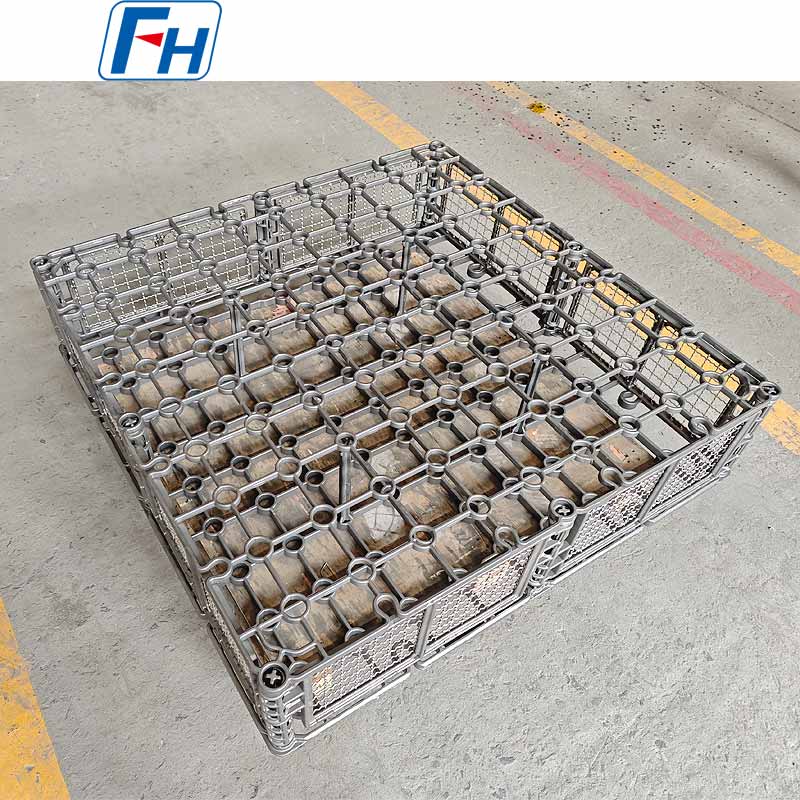

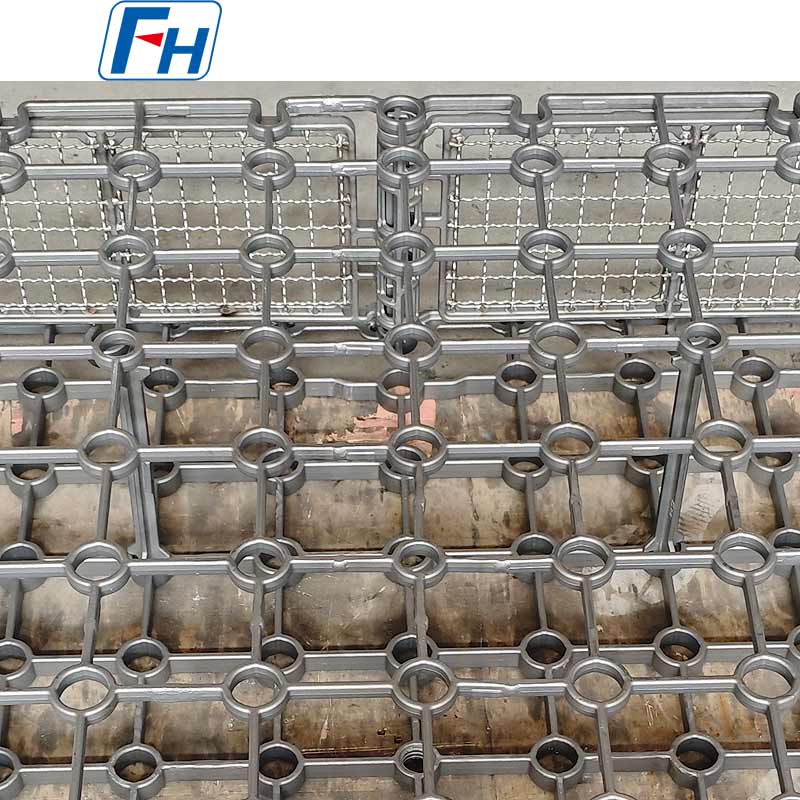

عکسهای واقعی از وسایل عملیات حرارتی FH®
فرآیند سفارش
1. ارائه کنید:
- نوع نمک و دمای عملیاتی
- ابعاد کار کوره (عمق، قطر یا عرض)
- محدوده اندازه قطعه (حداقل تا حداکثر)
- وزن دسته ای در هر چرخه
- روش بلند کردن (قلاب جرثقیل، انبر دستی، بالابر خودکار)
2. FH® پیشنهاد می کند:
- درجه مواد بر اساس شیمی نمک
- پیکربندی مدولار (بر اساس کدام ماژول ها)
- بهینه سازی زهکشی
- نقشه CAD برای تایید
3. تولید: 10-20 روز کاری
4. تحویل شامل: MTC، دستورالعمل مونتاژ، راهنمای مراقبت از حمام نمک است
سوالات متداول:
Q1: چرا به یک سبد مخصوص برای کوره های حمام نمک نیاز دارم؟ آیا نمی توانم از سبد سخت کننده معمولی خود استفاده کنم؟
پاسخ: سبدهای معمولی برای نمک مذاب طراحی نشده اند. آنها نمک را در گوشه ها و بخش های بسته به دام می اندازند که منجر به موارد زیر می شود:
- مصرف بیش از حد نمک (ضایعات و آشفتگی)
- انجماد نمک در داخل لوله ها یا بخش های توخالی (تمیز کردن غیرممکن است)
- خوردگی تسریع شده از نمک راکد
- ترک خوردگی شوک حرارتی
سبدهای حمام نمک FH® دارای زهکشی باز، سطوح نچسب و آلیاژهای مقاوم در برابر خوردگی هستند.
Q2: "مژولار" به چه معناست و چرا مفید است؟
A: مدولار به این معنی است که سبد از اجزای قابل تعویض - پایه، دیوارهای جانبی، تقسیم کننده ها، درج ها ساخته شده است. مزایا:
- یک پایه با ارتفاع های جانبی و تقسیم کننده های مختلف کار می کند
- بدون خرید سبد جدید پیکربندی را برای اندازه های مختلف تغییر دهید
- به جای کل سبد، فقط بخش های فرسوده را جایگزین کنید
- تمیز کردن آسانتر - برای دسترسی کامل آن را جدا کنید
Q3: چگونه از چسبیدن نمک به سبد پس از برداشتن جلوگیری کنم؟
ج: سه عامل:
- طراحی – کف باز و میله های مخروطی اجازه می دهد تا نمک به سرعت تخلیه شود
- پرداخت سطح - سطح صاف و نچسب (شات بلاست یا پیش اکسید شده)
- سرعت بلند کردن - به آرامی (2 تا 4 ثانیه در هر 100 میلی متر) عقب بکشید تا تخلیه شود
سبدهای FH® برای هر سه بهینه شده اند.
Q4: چگونه می توانم باقی مانده نمک را از سبد تمیز کنم؟
پاسخ: پس از هر بار استفاده، اجازه دهید سبد خنک شود و سپس:
- در آب داغ خیس کنید تا نمک های نیترات/نیتریت حل شود (آب شستشو را بگیرید - بدون تصفیه به فاضلاب تخلیه نکنید)
- برای نمکهای کلرید/سیانید، از روش ایمنی گیاه خود پیروی کنید (معمولاً با آب شستشو دهید و خنثی کنید)
- انفجار مهره های سبک برای باقی مانده های سرسخت
هرگز از برس های فولادی کربنی استفاده نکنید - آنها ذرات جاسازی شده ای را به جا می گذارند که باعث خوردگی می شوند.
Q5: آیا می توانم از یک سبد برای انواع مختلف نمک (به عنوان مثال، نیترات و کلرید) استفاده کنم؟
پاسخ: توصیه نمی شود. آلودگی متقابل می تواند:
- ایجاد واکنش های شیمیایی خطرناک (مانند نیترات سیانید)
- تسریع در خوردگی
ما سبدهای اختصاصی را برای هر نوع نمک توصیه می کنیم. FH® می تواند سبدها را بر اساس نوع نمک برای شناسایی واضح علامت گذاری کند.
Q6: سبد توسط یک بالابر بالای سر بلند می شود. آیا لیف های بالابر تهیه می کنید؟
ج: بله. تمام سبدهای حمام نمک FH® شامل یک قاب آویزان یا ضمانت با لنگه های بالابر تقویت شده است. ما به نوع قلاب بالابر و ارتفاع فاصله شما برای طراحی درگیری مناسب نیاز داریم.
Q7: آیا می توانم یک درج سوراخ دار برای قطعات بسیار کوچک (به عنوان مثال، پین های 2 میلی متری) تهیه کنم؟
ج: بله. ما درج های سوراخ دار قابل جابجایی یا آسترهای مشبک ظریفی را ارائه می دهیم که در سبد مدولار فرو می روند. اندازه سوراخ از 1 میلی متر به بالا. درج برای تمیز کردن و تخلیه قطعات قابل جابجایی است.
Q8: ضمانت شما چیست؟
پاسخ: 12 ماه در برابر عیوب ساخت (ترک های جوش، نقص مواد، تناسب ضعیف ماژول ها). خوردگی و خستگی حرارتی وابسته به فرآیند هستند و پوشش داده نمی شوند - اما FH® مواد مناسب را برای حمام نمک خاص شما برای به حداکثر رساندن عمر توصیه می کند.
