FH® 1.4849 سیستم فیکسچر کوره نوع چاه
مزایای کلیدی
- اصل 1.4849 (X15Crنیسی25-21)
محتوای نیکل، کروم و سیلیکون بالاتر از 310S - استحکام خزشی استثنایی و ضد کربوریزه شدن در دماهای تا 1050 درجه سانتیگراد. - راه حل کامل سیستم
شبکه بالایی سبدهای میانی سینی پایه - به عنوان یک سیستم یکپارچه برای انباشته شدن پایدار و جریان بهینه گاز طراحی شده است. - تحمل بار سنگین
ساختارهای دنده ای تقویت شده و پایه های نگهدارنده وزن را به طور یکنواخت توزیع می کنند - پشته های بلند قطعات یا سبدهای متعدد را بدون افتادگی مرکز پشتیبانی می کند. - عملکرد ضد کربنات
محتوای سیلیکون بالا (1.5-2.5٪) یک سد SiO2 در برابر نفوذ کربن تشکیل می دهد - عمر مفید را در اتمسفرهای غنی از کربن افزایش می دهد. - گردش گاز بهینه شده است
پایه های برآمده روی الگوهای شبکه باز سینی پایه اجازه می دهد تا گاز داغ در اطراف همه سطوح جریان یابد - گرمایش یکنواخت از پایین به بالا. - پیکربندی سفارشی
دایره ای یا مستطیلی - دقیقاً با قطر داخلی کوره شما مطابقت دارد. گزینه های قطعه بندی شده برای قطرهای بزرگ.
مشخصات فنی
| پارامتر | ارزش |
| مواد | 1.4849 (X15CrNiSi25-21) - دارای گواهی |
| حداکثر دمای مداوم | 1050 درجه سانتی گراد |
| اوج دمای کوتاه مدت | 1100 درجه سانتی گراد |
| حداکثر بار کل | 500-2000 کیلوگرم (بسته به طراحی) |
| ساخت | جوشکاری لیزری دقیق/تیگ یا ریخته گری سرمایه گذاری |
| شکل | دایره ای (استاندارد) یا مستطیلی |
| قطرهای استاندارد | 600 میلی متر، 800 میلی متر، 1000 میلی متر، 1200 میلی متر (سفارشی موجود) |
| طول عمر مورد انتظار | 400 تا 600 چرخه کربورسازی |
| مواد test certificate (MTC) weld/cast inspection report included with every FH® system | |
چرا فیکسچرهای کوره خوب FH® 1.4849 را انتخاب کنید؟
1. 1.4849 - انتخاب برتر برای کوره های نوع خوب
| اموال | 310S | 1.4849 | مزیت |
| قدرت خزش در 1000 درجه سانتیگراد | خط مبنا | 40% | افتادگی کمتر |
| ضد کربنات | متوسط | بالا | عمر طولانی تر در فضای غنی |
| مقاومت در برابر اکسیداسیون | خوب | عالی | پوسته پوسته شدن کمتر |
| مقاومت در برابر خستگی حرارتی | خوب | برتر | ترک های کمتر |
| عمر چرخه معمولی | 150-250 | 400-600 | 400-600 |
2. سیستم کامل - طراحی شده برای کار با هم
| جزء | تابع | ویژگی کلیدی |
| سینی پایه | پایه، جریان گاز | پاهای برآمده، دنده های تقویت شده |
| انباشتن سبدها | مهار قطعه | شبکه باز، لبه های صاف |
| شبکه بالا | لایه بالایی را ایمن کنید | حفظ وزن، ضد نوک |
3. فناوری ضد کربنات
در کوره های نوع چاه کربن، کربن به وسایل معمولی نفوذ کرده و آنها را شکننده می کند. ویژگی فیکسچر FH® 1.4849:
- محتوای سیلیکون بالا - یک سد پایدار SiO2 را تشکیل می دهد
- درمان پیش اکسیداسیون - لایه محافظ Cr2O3 ایجاد می کند
- سطح متراکم - چسبندگی کربن را کاهش می دهد
4. برای چالش های کوره های نوع خوب طراحی شده است
| چالش | راه حل FH® |
| پشته های سنگین (2 تا 3 متر ارتفاع) | دنده های تقویت شده آلیاژ با قدرت خزش بالا |
| لایه پایین گرمایش ناهموار | الگوهای شبکه باز پاهای برجسته |
| حذف مشکل دسترسی بالا | گزینه های قطعه بندی شده برای قطرهای بزرگ |
| استرس چرخه حرارتی | گوشههای گرد جوشها را کاهش میدهد |
برنامه های کاربردی
- کوره های کربناته دار از نوع چاه / گودال
- کوره های کربناتیدینگ نوع خوب
- کوره های آنیلینگ خوب (درجه حرارت بالا)
- کوره های سخت کننده خوب
- قطعات: چرخ دنده های بزرگ، شفت، حلقه ها، قالب ها، ابزار، ریخته گری سنگین، لوله های بلند
جدول درجه مواد:
| فولاد مقاوم در برابر حرارت | |||||||||||||
| / | گیگابایت | DIN | ASTM | JIS | ترکیب شیمیایی (%) | حداکثر دمای عملیاتی | |||||||
| C | Si | منگنز | Cr | Ni | Nb/Cb | مو | دیگر | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0.30 - 0.50 | ≤2.00 | ≤1.00 | 24:00 - 28:00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050 ℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 19:00 - 23:00 | 8:00 - 12:00 | - | ≤0.50 | - | 950 ℃ |
| 3 | ZG30Cr28Ni10 | - | او | SCH17 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26:00 - 30:00 | 8:00 - 11:00 | - | - | - | 1050 ℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | HH | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24:00 - 27:00 | 11:00 - 14:00 | - | ≤0.50 | - | 1050 ℃ |
| 5 | ZG30Cr28Ni16 | - | سلام | SCH18 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26:00 - 30:00 | 14:00 - 18:00 | - | - | - | 1100 ℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | HK | SCH21 | 0.30 - 0.50 | ≤1.75 | ≤1.50 | 23:00 - 27:00 | 19:00 - 22:00 | - | ≤0.50 | - | 1100 ℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 19:00 - 23:00 | 23:00 - 27:00 | - | - | - | 1100 ℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0.35 - 0.75 | ≤2.50 | ≤2.00 | 17:00 - 21:00 | 37:00 - 41:00 | - | - | - | 1020 ℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0.35 - 0.70 | ≤2.00 | ≤2.00 | 15:00 - 19:00 | 33.00 - 37.00 | - | ≤0.50 | - | 1000 ℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30 - 0.50 | ≤2.00 | ≤2.00 | 24:00 - 28:00 | 33.00 - 37.00 | 0.80 - 1.80 | ≤0.50 | - | 1100 ℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 18:00 - 21:00 | 36.00 - 39.00 | 1.20- 1.80 | ≤0.50 | - | 1100 ℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 23:00 - 25:00 | 23:00 - 25:00 | 0.80 - 1.80 | ≤0.50 | - | 1050 ℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24:00 - 28:00 | 33.00 - 37.00 | - | ≤0.50 | - | 1100 ℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | ≤2.00 | 19:00 - 21:00 | 31:00 - 33:00 | 0.50 - 1.50 | ≤0.50 | - | 1050 ℃ |
| 15 | ZG45Cr12Ni60 | - | HW | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 10:00 - 14:00 | 58.00 - 62.00 | - | - | - | 1100 ℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 15:00 - 19:00 | 64.00 - 68.00 | - | - | - | 1100 ℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | ≤1.50 | 27:00 - 30:00 | ≤1.00 | ≤0.50 | ≤0.50 | Co:48.0 - 52.0 | 1200 ℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27:00 - 29:00 | - | 1.50 - 2.50 | ≤0.50 | Co:48.0 - 52.0 | 1200 ℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | ≤1.50 | 27:00 - 30:00 | 47.00 - 50.00 | - | ≤0.50 | W: 4.0 - 5.5 | 1200 ℃ |

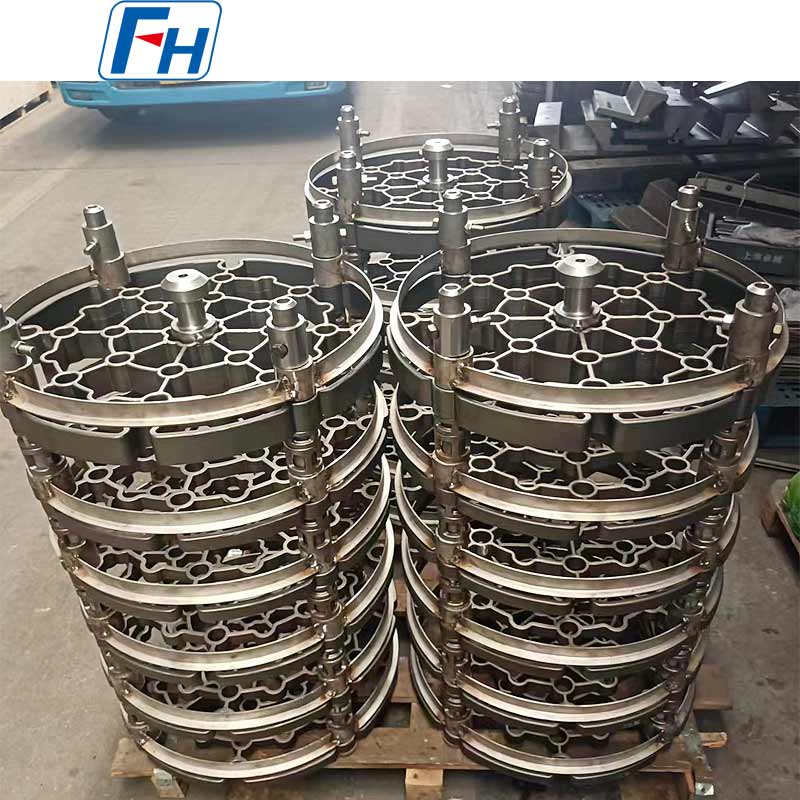

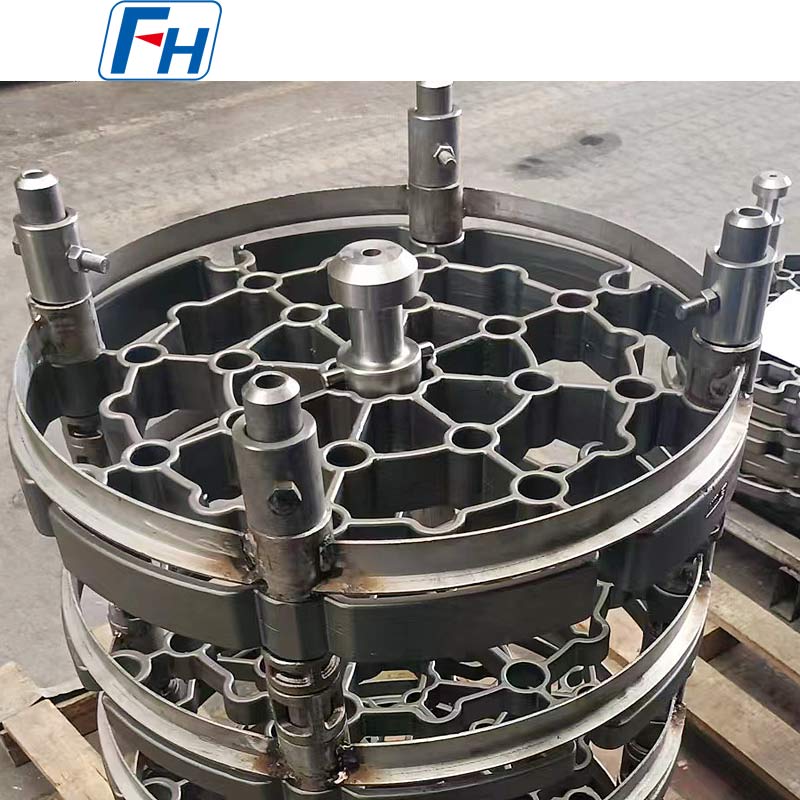

عکسهای واقعی از وسایل عملیات حرارتی FH®
فرآیند سفارش
- قطر داخلی کوره (یا L×W)، عمق و روش دسترسی را ارائه دهید
- ابعاد قطعه، حداکثر وزن بار در هر دسته و دمای عملیاتی را به اشتراک بگذارید
- اتمسفر را مشخص کنید (کربورسازی، کربونیتریدینگ، بازپخت و غیره)
- مهندسین FH® طرح سه بعدی طراحی کامل سیستم را پیشنهاد می کنند
- تأیید مقادیر اجزاء (یک عدد سینی پایه سبد)
- تولید: 15-25 روز کاری
- تحویل شامل: MTC، گزارش های بازرسی، نمودار انباشته، راهنمای مراقبت است
سوالات متداول:
Q1: چرا 1.4849 را نسبت به 310S برای کوره کربورسازی نوع خوب خود انتخاب کنم؟
A: 1.4849 استحکام خزشی به طور قابل توجهی بالاتر و ضد کربن بهتری نسبت به 310S ارائه می دهد. در دمای 930 درجه سانتی گراد با بارهای سنگین، یک فیکسچر 310S ممکن است بعد از 150 تا 200 چرخه شروع به افتادگی کند، در حالی که 1.4849 معمولاً 400 تا 600 چرخه طول می کشد. هزینه اولیه بالاتر با 2 برابر عمر بیشتر و وقفه های تولید کمتر جبران می شود. ما می توانیم تجزیه و تحلیل هزینه چرخه عمر را برای شرایط خاص شما ارائه دهیم.
Q2: در یک سیستم ثابت کوره کامل FH® 1.4849 چه چیزی گنجانده شده است؟
A: یک سیستم استاندارد شامل:
1 سینی پایه - تقویت شده با پایه های برجسته برای گردش گاز
سبدهای انباشته چندگانه (تعداد بر اساس عمق کوره) - طراحی شبکه باز
1 شبکه بالا - لایه بالایی را محکم می کند
همه اجزا از گواهی 1.4849 ساخته شده اند و به گونه ای طراحی شده اند که به طور پایدار در کنار هم قرار گیرند.
Q3: چگونه وسایل 1.4849 را تمیز و نگهداری کنم؟
A: هر 80 تا 120 چرخه، وسایل را در حین خاموش شدن برنامه ریزی شده بردارید و به آرامی با مهره ها انفجار دهید (دانه های شیشه ای، ≤0.3 مگاپاسکال) برای حذف دوده کربن و رسوبات شل. صافی سینی پایه را بررسی کنید - اگر افتادگی بیش از 5 میلی متر در 1000 میلی متر است، جایگزینی را در نظر بگیرید. از ضربه زدن یا صاف کردن حرارتی خودداری کنید. از استفاده از برس های کربن استیل خودداری کنید.
Q4: کوره نوع چاه من 1300 میلی متر قطر دارد. آیا می توانید یک سینی پایه یک تکه درست کنید؟
پاسخ: برای قطرهای بیش از 1000 میلی متر، سینی های پایه قطعه بندی شده (3 تا 4 قطعه به هم پیوسته) را توصیه می کنیم. قطعات از طریق دهانه بالایی بدون ورود به کوره نصب می شوند. آنها همچنین انبساط حرارتی را بهتر در خود جای می دهند. اگر کوره شما دسترسی جانبی یا پایینی داشته باشد، یک تکه امکان پذیر است - لطفاً تأیید کنید.
Q5: آیا می توان از 1.4849 فیکسچر در یک کوره نیتروژن گازی از نوع چاه استفاده کرد؟
پاسخ: بله، 1.4849 در نیتریدینگ گاز (500-580 درجه سانتیگراد) به خوبی عمل می کند. با این حال، فقط برای نیترید کردن (نه کربورسازی)، 310S اغلب کافی و مقرون به صرفه تر است. اگر هم کربورسازی و هم نیتریدینگ را در یک کوره اجرا می کنید، 1.4849 انتخاب بهتری برای تطبیق پذیری آن است. تمام وسایل فولادی ضد زنگ یک لایه نیترید سطحی ایجاد می کنند - هر 50 تا 80 چرخه تمیز می شوند.
Q6: چگونه می توانم تعیین کنم که چند سبد انباشته نیاز دارم؟
A: بر اساس عمق کوره و ارتفاع قطعه شما. مثال: عمق کوره = 1800 میلی متر، ارتفاع سینی پایه = 150 میلی متر، هر سبد = 250 میلی متر ارتفاع. ارتفاع قابل استفاده = 1800 – 150 – 100 (ترخیص) = 1550 میلی متر → 6 سبد (6 × 250 = 1500 میلی متر). FH® این را برای شما در مرحله طراحی محاسبه می کند.
Q7: آیا قطعات یدکی یا خدمات تعمیر را ارائه می دهید؟
ج: بله. ما اجزای مشترک را ذخیره می کنیم. برای سبدهای آسیب دیده، ما تعمیر جوش (اگر آسیب موضعی باشد) یا جایگزینی را ارائه می دهیم. سینی های پایه به دلیل نقش مهمی که دارند معمولا به جای تعمیر تعویض می شوند. برای ارزیابی تعمیر با عکس ها با ما تماس بگیرید.
Q8: ضمانت شما چیست و آیا گواهی مواد را ارائه می دهید؟
پاسخ: 12 ماه در برابر عیوب ساخت (ترک های جوش، عیوب ریخته گری، عیوب مواد). خزش معمولی، کربوریزه شدن سطح، و افتادگی تدریجی سایش طبیعی در نظر گرفته میشوند – بدون پوشش. هر فیکسچر دارای گواهی تست مواد 1.4849 (MTC) و گزارش بازرسی جوش/ریخته گری است.
