نحوه انتخاب کوره خلاء ابزار عملیات حرارتی ? راهنمای تطبیق مواد و فرآیند
کوره خلاء وسایل/ابزار عملیات حرارتی سیستم های پشتیبانی تخصصی هستند که در فرآیندهایی مانند عملیات حرارتی خلاء، لحیم کاری خلاء و تف جوشی در خلاء استفاده می شوند. آنها در محیط منحصربفرد فشار بسیار کم (حتی خلاء فوق العاده بالا) و دماهای بالا، با اصول طراحی که اساساً با وسایل کوره های اتمسفر یا اتمسفر کنترل شده متفاوت است، کار می کنند.
الزامات اصلی عبارتند از: حفظ پایداری در شرایط خلاء با دمای بالا، بدون تبخیر یا آلوده کردن قطعه کار و محفظه کوره، در حالی که گرمایش یکنواخت را تضمین می کند.
I. ویژگی های اصلی و چالش های سخت
1. نوسان بسیار کم (نیاز اولیه): را فیکسچر کوره مواد باید فشار بخار بسیار کم در دماهای بالا و تحت خلاء بالا داشته باشند. هر گونه مواد فرار مستقیماً محیط تمیز کوره را آلوده می کند، بر روی دیواره های سرد متراکم می شود (معمولاً ژاکت های خنک شده با آب)، یکپارچگی خلاء را به خطر می اندازد و ممکن است روی سطوح قطعه کار رسوب کند که به طور بالقوه باعث رد محصول می شود (مثلاً بر کیفیت لحیم کاری تأثیر می گذارد، خواص سوپرآلیاژی را کاهش می دهد).
2. مقاومت خزشی عالی در دمای بالا: کوره خلاءs are often used for high-value workpieces (e.g., aerospace components, tooling, dies) at very high temperatures (up to 1300°C or even above 2200°C). وسایل باید بارها را در این دماها برای مدت طولانی بدون تغییر شکل قابل توجه تحمل کند.
3. پایداری شیمیایی و تمیزی عالی: را material itself should be highly pure, free of low-melting-point impurities (e.g., zinc, cadmium, lead). Surfaces must be clean, free of oils, moisture, and oxide residues, as these substances can volatilize intensely under vacuum.
4. ویژگی های تشعشع حرارتی بالا: در یک محیط خلاء، انتقال حرارت تقریباً به طور کامل به تشعشع بستگی دارد. بنابراین، شرایط سطح (گسترش پذیری) مواد ثابت و طراحی ساختاری آن برای دستیابی به گرمایش یکنواخت قطعه کار بسیار مهم است.
5. ضریب منطبق انبساط حرارتی (CTE): را difference in thermal expansion between the fixture and workpiece during heating and cooling generates stress, which can lead to workpiece distortion or fixture damage.
II. انتخاب مواد اولیه
را choice of material for vacuum furnace وسایل عملیات حرارتی هسته اصلی طراحی آنها است و موفقیت یا شکست فرآیند را تعیین می کند.
1. گرافیت:
- مزایا:
- استحکام استثنایی در دمای بالا: استحکام در واقع در دماهای بالا (> 1000 درجه سانتیگراد) افزایش می یابد.
- مقاومت در برابر شوک حرارتی خوب
- ضریب انبساط حرارتی پایین، ارائه پایداری ابعادی.
- ماشینکاری آسان به اشکال پیچیده.
- هزینه نسبتا کم
- معایب:
- به شدت در اتمسفرهای اکسید کننده یا هوا می سوزد و استفاده را به محیط های خلاء یا گاز بی اثر خالص محدود می کند.
- یک ماده متخلخل است و می تواند گازها و رطوبت را جذب کند و نیاز به پخت کامل دارد.
- کربن می تواند در قطعات کار خاصی (مانند سوپرآلیاژها، فولاد ضد زنگ) پخش شود و باعث "کربور شدن" شود که خواص مواد را تغییر می دهد (گاهی اوقات مطلوب، اغلب مضر).
- برنامه های کاربردی: به طور گسترده در پخت خلاء (کاربیدهای سیمانی، سرامیک)، عملیات حرارتی خلاء با دمای بالا (> 1100 درجه سانتیگراد)، پردازش مواد کامپوزیت C / C استفاده می شود.
2. مولیبدن و تنگستن:
- مزایا:
- نقطه ذوب بسیار بالا (Mo: 2620 درجه سانتیگراد؛ W: 3420 درجه سانتیگراد)، استحکام عالی در دمای بالا.
- فشار بخار بسیار کم، بسیار خالص.
- هدایت الکتریکی و حرارتی خوب.
- معایب:
- گران است.
- بسیار مستعد اکسیداسیون در دماهای بالا (تشکیل اکسیدهای فرار)، قابل استفاده فقط در خلاء یا گاز بی اثر با خلوص بالا.
- شکننده، ماشینکاری سخت.
- CTE نسبتاً پایین، نیاز به تطبیق دقیق با قطعه کار دارد.
- برنامه های کاربردی: پشتیبانی از اجزاء، عناصر گرمایشی و سپرهای حرارتی برای عملیات حرارتی خلاء بالاترین دما، رشد تک کریستالی و لحیم کاری در دمای بالا.
3. آلیاژهای فلزی نسوز (به عنوان مثال، TZM: آلیاژ تیتانیوم-زیرکونیوم-مولیبدن):
- دمای تبلور مجدد و استحکام در دمای بالا را نسبت به مولیبدن خالص، با عملکرد عالی اما هزینه بالاتر، ارائه می دهد.
4. سرامیک:
- انواع رایج: آلومینا (Al2O3)، زیرکونیا (ZrO2)، نیترید بور (BN)، کاربید سیلیکون (SiC).
- مزایا:
- بی اثری شیمیایی شدید، عملاً با هر قطعه کار واکنشی ندارد.
- بدون تبخیر، بدون آلودگی، ارائه بالاترین تمیزی.
- پایداری شکل در دماهای بالا
- معایب:
- مقاومت در برابر شوک حرارتی شکننده و نسبتاً ضعیف (به استثنای BN و برخی درجات SiC).
- هزینه ماشینکاری بالا، ساخت سازه های پیچیده دشوار است.
- برنامه های کاربردی: برای کاربردهایی که به بالاترین تمیزی نیاز دارند، مانند صنایع نیمه هادی، و عملیات حرارتی خلاء یا لحیم کاری آلیاژهای تیتانیوم و سوپرآلیاژهای هوافضا.
5. سوپرآلیاژها (به عنوان مثال، Inconel 600/601/617، Haynes 230):
- در محدوده خلاء دمای متوسط تا پایین (<1150 درجه سانتیگراد) استفاده می شود. مقیاس کروم متراکم تشکیل شده بر روی سطح آنها در خلاء نسبتاً پایدار است و استحکام بالایی را ارائه می دهد و ساختارهای پیچیده را امکان پذیر می کند.
- هزینه کمتر از مولیبدن و تنگستن.
III. انواع اصلی و نکات کلیدی طراحی

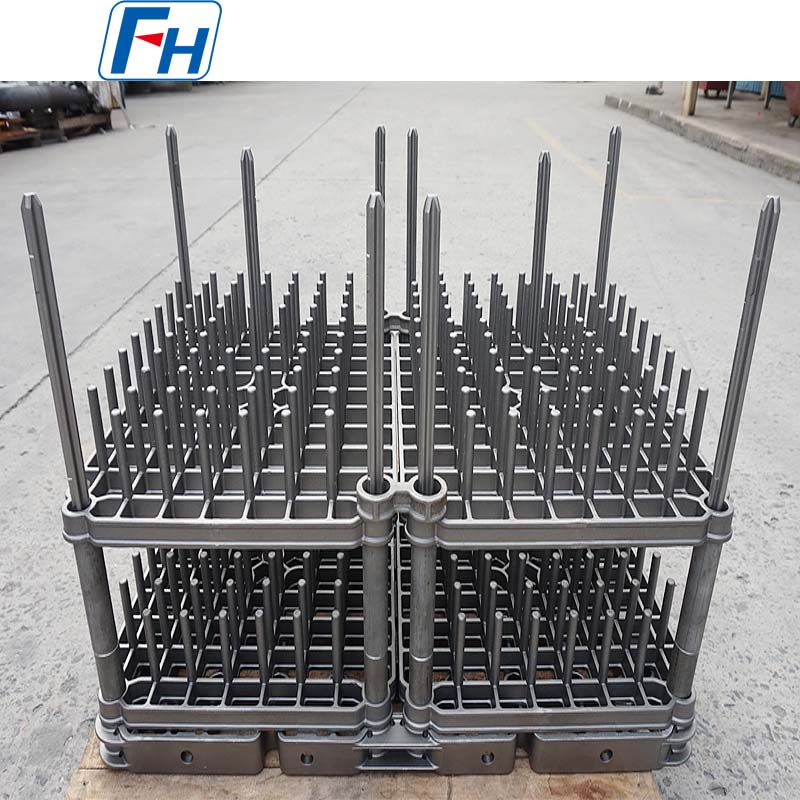

1. نوع باربر همه منظوره:
- صفحات گرافیت/مولیبدن، قایق: برای حمل قطعات فله یا کوچک.
- نکات کلیدی طراحی: طراحی سبک وزن برای کاهش جرم حرارتی. شکاف ها یا بالابرها در پایین برای افزایش سطح تابشی.
2. وسایل و قالب های اختصاصی:
- وسایل/ابزار لحیم کاری خلاء : ماشینکاری دقیق از گرافیت یا سرامیک برای مونتاژ دقیق قطعات. طراحی باید مسیرهای جریان پرکننده لحیم کاری، نگهداری شکاف مویرگی و جلوگیری از گیر کردن به دلیل عدم تطابق CTE را در نظر بگیرد.
- فیکسچرهای ضد اعوجاج / ابزار : برای قطعات بزرگ با دیواره نازک (مانند روکش ها)، ساخته شده از گرافیت یا سوپرآلیاژها برای ایجاد پشتیبانی یا محدودیت در مکان های کلیدی.
3. عناصر گرمایش و سپرهای حرارتی (اگرچه اتصالات مستقیم نیستند، اما اجزای حیاتی سیستم هستند):
- مواد: گرافیت، مولیبدن، تنگستن.
- نقش: تعیین یکنواختی دمای کوره. طراحی و چیدمان آنها مستقیماً بر گرمایش قطعه کار تأثیر می گذارد.
IV. بهترین شیوه های طراحی
1. طراحی تشعشع "بدن سیاه": بهینه سازی شکل فیکسچر برای تشکیل حفره ای که منجر به تابش یکنواخت می شود. به عنوان مثال می توان به استفاده از سپرهای حرارتی سوراخ دار یا طراحی ساختارهای بازتابنده چند لایه اشاره کرد.
2. به حداقل رساندن منطقه تماس: از تماس نقطه ای، خطی یا سطح کوچک برای کاهش گرادیان دمای محلی ناشی از هدایت گرما و جلوگیری از اتصال/جوشکاری بین قطعه کار و فیکسچر استفاده کنید.
3. طراحی "کبریت حرارتی": برای مجموعه های چند لایه (مثلاً اجزای لحیم کاری شده)، دنباله انبساط حرارتی هر لایه مواد را به دقت محاسبه کنید و ساختارهایی را طراحی کنید که اجازه انبساط آزاد را می دهند یا قابلیت جبران دارند.
4. پیش تهویه کامل: تمام وسایل (به ویژه گرافیت و مولیبدن) باید قبل از اولین استفاده برای حذف گازها و ناخالصیهای جذب شده، تحت پخت طولانیمدت خلاء در دمای بالا (بالاتر از دمای فرآیند) قرار گیرند.
5. وسایل اختصاصی برای مصارف اختصاصی: با عدم اختلاط وسایل از آلودگی متقابل جلوگیری کنید. به عنوان مثال، وسایل مورد استفاده برای آلیاژهای تیتانیوم هرگز نباید برای سوپرآلیاژها استفاده شوند تا از واکنش های بین فلزی مضر (مثلاً بین Ti و Al) جلوگیری شود.
V. استفاده، نگهداری و ایمنی
1. نظافت شدید: لامپ ها باید قبل و بعد از استفاده با حلال هایی مانند اتانول بی آب یا استون به صورت اولتراسونیک تمیز شوند و سپس خشک شوند.
2. با احتیاط رفتار کنید: وسایل گرافیت و سرامیک بسیار شکننده هستند و نیاز به رسیدگی بسیار دقیق دارند.
3. بازرسی منظم: قطعات گرافیت را برای ترک و پوسته شدن بررسی کنید. قطعات فلزی را از نظر اکسیداسیون و تغییر شکل بررسی کنید.
4. کنترل جو: از خلوص و خشکی اتمسفر فرآیند (به عنوان مثال، آرگون با خلوص بالا) اطمینان حاصل کنید تا از اتصالات در برابر اکسیداسیون تصادفی محافظت کنید.
5. اول ایمنی: به دلیل خطر انفجار و آتش سوزی، قرار دادن وسایل گرافیتی در معرض هوا یا اتمسفرهای غنی از اکسیژن در دمای بالا را اکیدا ممنوع کنید.
خلاصه
کوره خلاء fixtures / ابزار این رابط حیاتی است که محیط فرآیند با خلوص فوق العاده بالا را با محصولات با کارایی بالا متصل می کند. آنها صرفاً تکیه گاه های فیزیکی نیستند، بلکه نگهبان خلوص فرآیند، شکل دهنده میدان حرارتی و ضامن دقت قطعه کار هستند.
را core logic for their selection and design is: To make a trade-off among graphite (economical, high-temperature), refractory metals (very high temperature, high purity), ceramics (ultra-clean, inert), and special alloys (complex structures, medium temperature), based on process temperature, workpiece material (carbon sensitivity), and cleanliness requirements.
سرمایه گذاری در طراحی و نگهداری صحیح وسایل کوره خلاء یک پیش نیاز ضروری برای اطمینان از موفقیت عملیات حرارتی با ارزش افزوده بالا در زمینه هایی مانند هوافضا، نیمه هادی ها و ابزارهای برش برتر است. این نشان دهنده درک عمیق و تسلط بر محدودیت های مواد و فرآیند است.
