لوله تابشی سفارشی نوع P برای کوره های صنعتی

مجموعه لوله تابشی آلیاژی مقاوم در برابر حرارت | صفحه و اتصالات نصب سفارشی | آلیاژ FH®
FH® آلیاژ لوله های تابشی سفارشی نوع P را برای کوره های صنعتی و تجهیزات عملیات حرارتی تولید می کند و مجموعه های لوله تابشی کامل را با توجه به نقشه های مشتری، ابعاد کوره، دمای عملیاتی، جو و سیستم مشعل ارائه می دهد.

پیکربندی P شکل، بخش‌های تابشی مستقیم طولانی را با خم‌های برگشتی ترکیب می‌کند و یک مسیر گرمایش گسترده را در یک فضای کوره نسبتا فشرده ایجاد می‌کند.

این نوع لوله تابشی برای سیستم‌های گرمایش صنعتی که نیاز به گرمایش غیرمستقیم، جو کوره کنترل‌شده، توزیع حرارت پایدار و یکپارچه‌سازی کوره سفارشی دارند، مناسب است.

بررسی اجمالی محصول

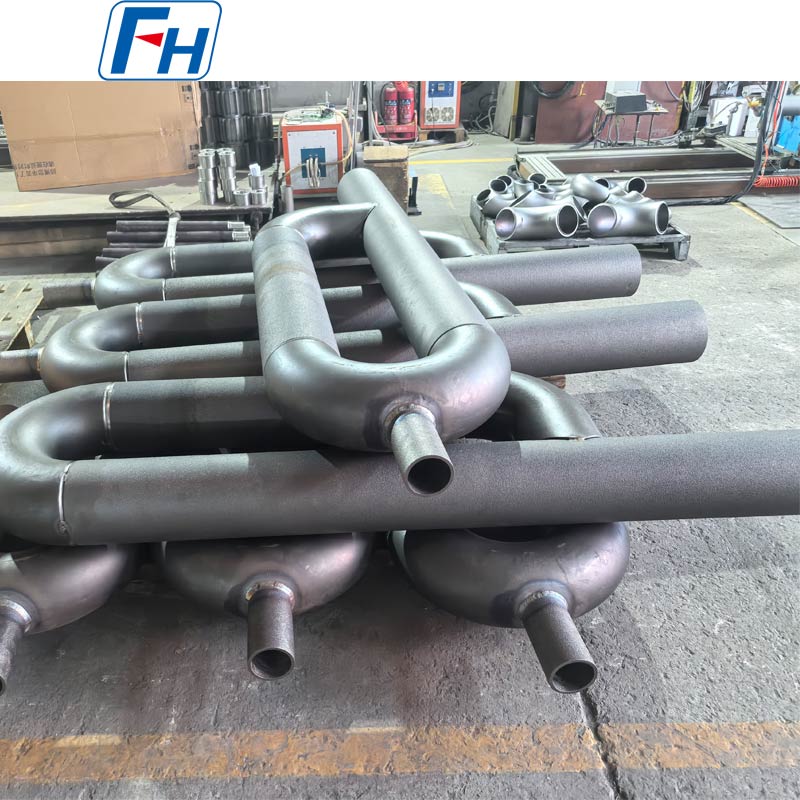

یک لوله تابشی نوع P از چندین بخش لوله مستقیم و خم های برگشتی برای تشکیل یک مسیر گرمایش مداوم استفاده می کند.
در مقایسه با یک لوله تابشی مستقیم معمولی، ساختار نوع P می‌تواند سطح تابشی طولانی‌تری ارائه دهد و در عین حال ترتیب نصب فشرده را حفظ کند.
محصول نشان داده شده را می توان به صورت مجموعه کامل از جمله:

• بخش های اصلی لوله تابشی

• خم های برگشتی

• صفحه نصب

• اتصال سمت مشعل

• اتصال خروجی / اگزوز

• اجزای پشتیبانی

• رابط های نصب سفارشی


آلیاژ FH® هم از پروژه های جدید کوره و هم از تولید لوله تابشی جایگزین پشتیبانی می کند.

مشخصات معمولی

ابعاد لوله تابشی نوع P
هر لوله تابشی نوع P را می توان مطابق با طرح کوره مشتری تولید کرد.

پارامترهای ابعادی معمولی عبارتند از:

• OD - قطر بیرونی لوله

• WT - ضخامت دیوار

• L - طول کلی

• ج – فاصله مرکز

• R – شعاع خم برگشتی

• W - عرض کلی

• صفحه نصب dimensions

• قطر لوله اتصال

• طول اتصال

• ابعاد سوراخ نصب

• ابعاد رابط مشعل


مرجع ترسیم

• OD = قطر بیرونی

• WT = ضخامت دیوار

• L = طول کلی

• C = فاصله مرکز

• R = شعاع خمشی


تمام ابعاد را می توان با توجه به نقشه های مشتری، نمونه ها یا ابعاد کوره موجود سفارشی کرد.

ساختار چند گذر P شکل
تفاوت اصلی بین یک لوله تابشی نوع P و یک لوله تابشی مستقیم معمولی، هندسه جریان برگشتی آن است.
چندین بخش مستقیم توسط بخش های برگشتی منحنی به هم متصل می شوند و مسیر جریان داخلی طولانی تری را تشکیل می دهند.
این طرح می تواند ارائه دهد:

• سطح گرمایش تابشی بزرگتر

• مسیر گرمایش طولانی تر

• چیدمان نصب فشرده

• طرح کوره انعطاف پذیر

• انتقال حرارت پایدار

• تنظیم سفارشی مشعل و اگزوز


هندسه دقیق نوع P باید مطابق با کوره واقعی طراحی شود نه اینکه از یک بعد استاندارد برای هر کاربرد استفاده شود.

مواد آلیاژی مقاوم در برابر حرارت
انتخاب مواد برای عمر مفید لوله تابشی بسیار مهم است.
آلیاژ FH® می تواند لوله های تابشی نوع P را با استفاده از مواد مختلف مقاوم در برابر حرارت، از جمله:

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• آلیاژهای Cr-Ni مقاوم در برابر حرارت

• آلیاژهای مقاوم در برابر حرارت با نیکل بالا

• آلیاژهای با دمای بالا مبتنی بر نیکل

• سایر نمرات مشخص شده توسط مشتری


انتخاب مواد باید در نظر گرفته شود:

• دمای عملیاتی

• جو کوره

• شرایط مشعل

• فرکانس چرخه حرارتی

• شرایط اکسیداسیون

• ضخامت دیواره لوله

• عمر سرویس مورد نیاز


اگر مواد مشخص نشده باشد، آلیاژ FH® می‌تواند پشتیبانی از انتخاب مواد را بر اساس شرایط عملیاتی واقعی کوره ارائه دهد.

طراحی شده برای گرمایش غیر مستقیم کوره
لوله های تابشی نوع P معمولاً در جایی استفاده می شوند که شعله مشعل و گازهای احتراق باید از محفظه کار کوره جدا باقی بمانند.
گرما از طریق دیواره لوله تابشی منتقل می شود و به سمت قطعات کار در داخل کوره تابش می شود.
این ترتیب می تواند به ارائه موارد زیر کمک کند:

• جو کوره کنترل شده

• کاهش تماس مستقیم با شعله

• گرمایش پایدارتر

• توزیع یکنواخت دما

• عملکرد مداوم قابل اعتماد


صفحه و اتصالات نصب سفارشی

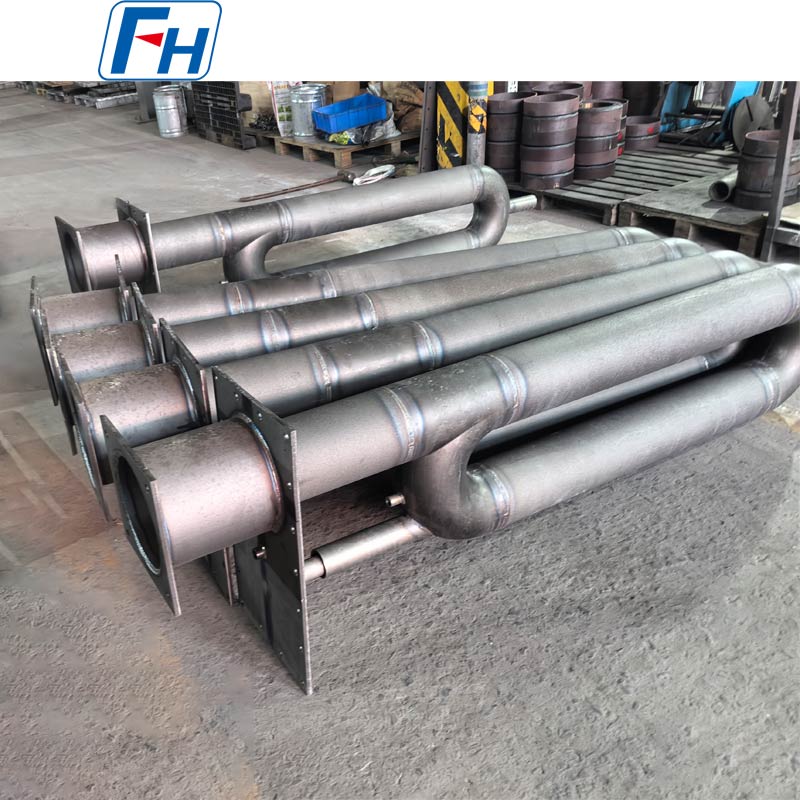

لوله تابشی نوع P نشان داده شده از صفحه نصب سفارشی و ساختار اتصال انتهایی استفاده می کند.
آلیاژ FH® می تواند سفارشی کند:

• صفحه نصب width and height

• ضخامت صفحه

• مقدار سوراخ نصب

• قطر سوراخ و موقعیت

• اتصال مشعل

• اتصال اگزوز

• قطر لوله اتصال

• ساختار پشتیبانی

• جهت نصب


این اجازه می دهد تا مونتاژ کامل با رابط کوره موجود مشتری مطابقت داشته باشد.

برنامه های کاربردی معمولی
لوله های تابشی نوع P به طور گسترده در موارد زیر استفاده می شود:

• کوره های عملیات حرارتی

• کوره های آنیلینگ

• کوره های سخت کننده

• کوره های حرارت دهی

• کوره های کربورسازی

• کوره های پیوسته

• کوره های غلتکی

• کوره های اتمسفر محافظ

• خطوط فرآوری فولاد

• سیستم های گرمایش صنعتی


آنها به ویژه برای کاربردهایی که نیاز به یک مسیر گرمایش تابشی طولانی در فضای محدود کوره دارند، مناسب هستند.

فرآیند تولید
بسته به طراحی، ساخت ممکن است شامل موارد زیر باشد:
آماده سازی مواد ← تولید لوله ← آماده سازی بخش مستقیم ← ساخت خم برگشتی ← مونتاژ ← جوشکاری ← ساخت صفحات نصب ← ماشینکاری ← بازرسی ابعادی → تمیز کردن سطح → بازرسی نهایی

کنترل های کلیدی تولید عبارتند از:

• صاف بودن لوله

• قوام ضخامت دیوار

• هندسه خم

• فاصله مرکز

• کیفیت جوش

• تراز اتصال

• صفحه نصب accuracy

• تحمل ابعاد کلی


برای ساختارهای پیچیده نوع P، حفظ هم ترازی صحیح بین بخش‌های لوله‌های متعدد به ویژه مهم است.

مزایای کلیدی
مسیر گرمایش گسترده
ساختار P شکل یک مسیر تابشی طولانی‌تر از یک لوله مستقیم ساده فراهم می‌کند.
چیدمان کوره فشرده
چندین بخش لوله را می توان در یک منطقه نصب کوره محدود ترتیب داد.
مواد سفارشی مقاوم در برابر حرارت
مواد را می توان با توجه به دمای کوره و جو انتخاب کرد.
ساخت مونتاژ کامل
بخش های لوله، خم ها، صفحات نصب و سازه های اتصال را می توان به عنوان یک مجموعه عرضه کرد.
تولید مبتنی بر طراحی
مناسب برای پروژه های کوره های صنعتی بسیار سفارشی.
تولید جایگزین
لوله های تابشی نوع P موجود را می توان از نقشه ها، نمونه ها، عکس ها یا اندازه گیری های ابعادی تولید کرد.

کنترل کیفیت
بسته به نیاز مشتری، بازرسی می تواند شامل موارد زیر باشد:

• تأیید مواد

• تجزیه و تحلیل ترکیب شیمیایی

• بازرسی ابعادی

• اندازه گیری ضخامت دیوار

• بازرسی ابعاد خم

• فاصله مرکز inspection

• بازرسی جوش

• صفحه نصب inspection

• بازرسی ابعاد اتصال

• بازرسی نهایی مونتاژ


الزامات بازرسی ویژه را می توان قبل از تولید توافق کرد.

چرا آلیاژ FH® را انتخاب کنید؟
آلیاژ FH® در قطعات آلیاژی مقاوم در برابر حرارت سفارشی برای کوره های صنعتی و تجهیزات عملیات حرارتی تخصص دارد.
محدوده لوله تابشی ما شامل موارد زیر است:

• لوله های تابشی نوع P

• لوله های تابشی U شکل

• تیوب های تابشی I-Type

• لوله های تابشی مستقیم

• لوله های تابشی گاز سوز

• لوله های تابشی با شکل خاص

• مجموعه های لوله تابشی سفارشی


ما همچنین تولید می کنیم:

• غلطک های کوره

• لوله های ریخته گری گریز از مرکز

• وسایل عملیات حرارتی

• سینی های کوره

• سبدهای کوره

• اجزای کوره مقاوم در برابر حرارت سفارشی


FH® Alloy از تولید OEM، تولید مبتنی بر نقشه، پروژه های جایگزینی و انتخاب آلیاژ سفارشی برای مشتریان بین المللی پشتیبانی می کند.

درخواست یک نقل قول
برای نقل قول دقیق برای لوله تابشی نوع P خود، لطفاً ارائه دهید:

1. نقشه یا طرح فنی

2. قطر بیرونی لوله

3. ضخامت دیوار

4. ابعاد کلی

5. فاصله مرکز

6. ابعاد خم برگشتی

7. درجه مواد

8. صفحه نصب dimensions
9. جزئیات اتصال مشعل / اگزوز

10. دمای عملیاتی

11. جو کوره

12. مقدار مورد نیاز


نقشه خود یا مشخصات لوله تابشی موجود را برای بررسی فنی و نقل قول به FH® Alloy ارسال کنید.

سوالات متداول
Q1: آیا می توانید لوله های تابشی نوع P را مطابق نقشه ما بسازید؟
بله. آلیاژ FH® در ساخت سفارشی بر اساس نقشه های مشتری، نمونه ها و ابعاد کوره تخصص دارد.

Q2: تفاوت بین لوله های تابشی نوع P و نوع U چیست؟
یک لوله تابشی نوع U معمولاً از دو پایه موازی اصلی تشکیل شده است که توسط یک خم برگشتی به هم متصل شده اند. یک لوله تابشی نوع P از آرایش جریان برگشتی پیچیده‌تر با بخش‌های متعدد استفاده می‌کند که اجازه می‌دهد مسیر گرمایش طولانی‌تری در داخل کوره ایجاد شود.

Q3: آیا می توان صفحه نصب را سفارشی کرد؟
بله. ابعاد صفحه، ضخامت، سوراخ‌های نصب، دهانه‌های اتصال و موقعیت‌های نصب، همگی بر اساس نقشه کوره قابل تولید هستند.

Q4: از چه موادی می توان استفاده کرد؟
گزینه های موجود عبارتند از 1.4848، 1.4849، 1.4852، 2.4879، آلیاژهای با کروم/نیکل بالا، آلیاژهای مبتنی بر نیکل و سایر گریدهای مقاوم در برابر حرارت مشخص شده توسط مشتری.

Q5: آیا می توانید لوله های تابشی جایگزین نوع P را بسازید؟
بله. محصولات موجود را می توان با استفاده از نقشه ها، نمونه ها، عکس ها یا ابعاد اندازه گیری شده تکثیر کرد.

Q6: آیا می توانید مجموعه کامل لوله تابشی را تهیه کنید؟
بله. آلیاژ FH® می‌تواند بخش‌های لوله، خم‌های برگشتی، صفحه نصب، اتصالات و اجزای ساختاری مرتبط را به عنوان یک مجموعه کامل تولید کند.
