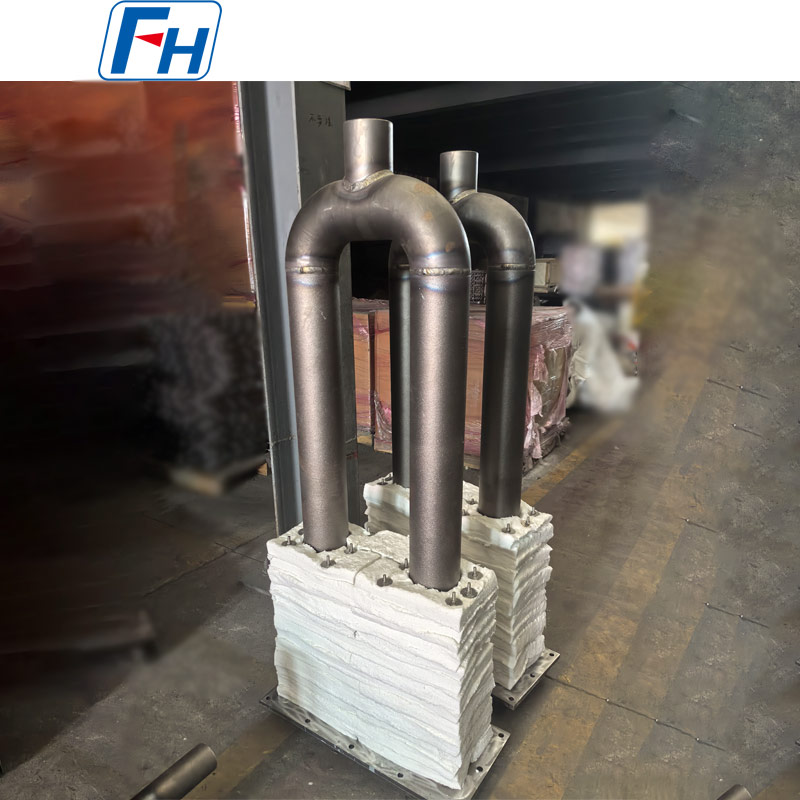

لوله تابشی U شکل Cr25Ni35 - Ø124 × Ø108 × 1597 میلی متر

مجموعه لوله تابشی مقاوم در برابر حرارت سفارشی برای کوره های صنعتی | آلیاژ FH®
آلیاژ FH® لوله های تابشی U شکل Cr25Ni35 را برای کوره های صنعتی، کوره های عملیات حرارتی و سایر سیستم های گرمایش با دمای بالا تولید می کند.

این لوله تابشی سفارشی شده از نوع U از آلیاژ کروم بالا و مقاوم در برابر حرارت نیکل بالا Cr25Ni35 با مشخصات لوله Ø124 × Ø108 × 1597 میلی متر ساخته شده است.

مونتاژ کامل را می توان با بلوک های عایق، صفحات پایه نصب و اجزای نصب سفارشی ارائه کرد که آن را برای ساخت کوره های جدید و همچنین جایگزینی مجموعه های لوله تابشی موجود مناسب می کند.

مشخصات محصول

ابعاد لوله تابشی U شکل
مشخصات لوله اصلی این محصول به شرح زیر است:
Ø124 × Ø108 × 1597 میلی متر
ابعاد معمولی که می توانند سفارشی شوند عبارتند از:

• OD - قطر بیرونی لوله

• شناسه - قطر داخلی لوله

• L - طول لوله

• ج – فاصله مرکز

• H - ارتفاع کلی

• R – U-Bend Radius

• ابعاد صفحه نصب

• موقعیت های سوراخ نصب

• ابعاد بلوک عایق

• ابعاد اتصال


تمام ابعاد سازه را می توان با توجه به نقشه فنی مشتری، طرح کوره یا نمونه موجود ساخت.

آلیاژ Cr25Ni35 مقاوم در برابر حرارت
Cr25Ni35 یک آلیاژ مقاوم در برابر حرارت با کروم بالا و نیکل بالا مناسب برای اجزای کوره های صنعتی است که در معرض خدمات طولانی مدت در دمای بالا قرار دارند.

برای کاربردهای لوله تابشی، مزایای اصلی آن عبارتند از:

• مقاومت خوب در برابر اکسیداسیون در دمای بالا

• پایداری ساختاری خوب در دماهای بالا

• استحکام مناسب برای سرویس کوره

• مقاومت در برابر سیکل های گرمایش و سرمایش مکرر

• مناسب برای محیط های گرمایشی صنعتی


طول عمر واقعی لوله تابشی نه تنها به درجه آلیاژ بستگی دارد، بلکه به موارد زیر نیز بستگی دارد:

• دمای عملیاتی

• جو کوره

• شرایط مشعل

• فرکانس چرخه حرارتی

• ابعاد لوله

• کیفیت جوش
  تمرین کارکرد کوره


ساختار گرمایش تابشی نوع U
لوله تابشی U شکل از دو بخش لوله مستقیم موازی تشکیل شده است که توسط یک خم برگشتی به هم متصل شده اند.
در مقایسه با یک لوله مستقیم ساده، این طراحی مسیر گرمایش تابشی طولانی‌تری را فراهم می‌کند و در عین حال جای نصب نسبتا فشرده را حفظ می‌کند.

مزایای کلیدی عبارتند از:

• سطح گرمایش تابشی بزرگتر

• نصب کوره فشرده

• گرمایش غیر مستقیم پایدار

• جو کوره کنترل شده

• کاهش تماس مستقیم شعله با بار

• سفارشی سازی فاصله مرکز انعطاف پذیر


این باعث می شود که لوله های تابشی U شکل برای بسیاری از عملیات حرارتی صنعتی و سیستم های کوره پیوسته مناسب باشند.

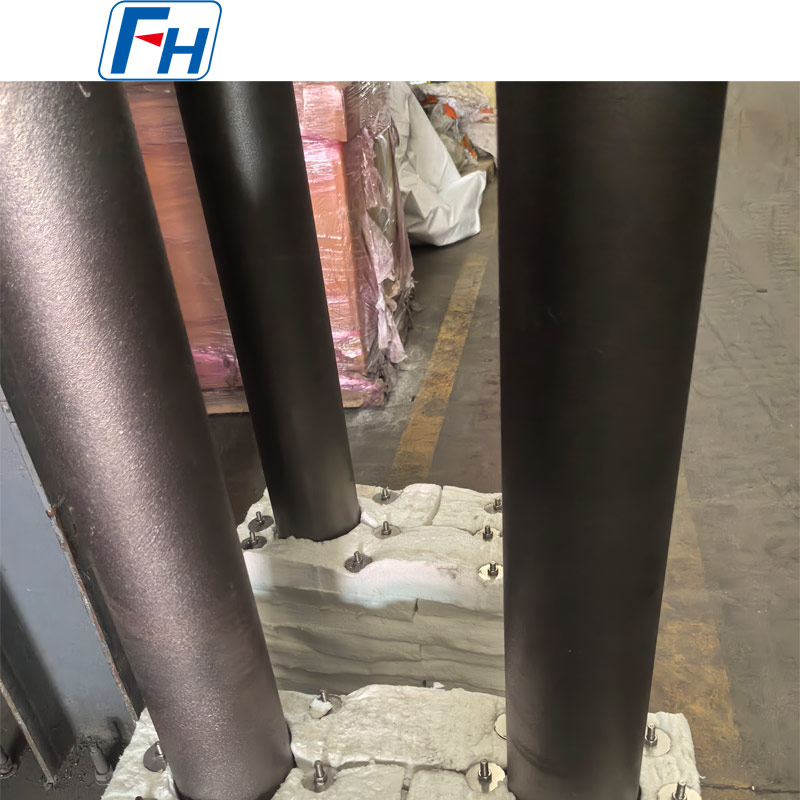

بلوک عایق و مونتاژ پایه نصب
ویژگی کلیدی این محصول بلوک عایق یکپارچه و ساختار پایه نصب است.
لوله تابشی را می توان همراه با:

• بلوک های عایق با دمای بالا

• صفحه پایه نصب فلزی

• سوراخ های نصب

• اجزای پشتیبانی

• ساختار ثابت سفارشی


این مجموعه کامل به ساده سازی نصب و تعویض کوره کمک می کند.
عایق و ساختار نصب را می توان با توجه به ابعاد دهانه و نصب کوره مشتری سفارشی کرد.

طراحی شده برای گرمایش غیر مستقیم کوره
لوله های تابشی U شکل معمولاً در سیستم های کوره ای استفاده می شوند که فرآیند احتراق باید از محفظه کاری کوره جدا بماند.
گرما از طریق دیواره لوله تابشی منتقل می شود و به سمت بار کوره تابش می شود.

این ترتیب گرمایش به ارائه موارد زیر کمک می کند:

• توزیع یکنواخت تر دما

• انتقال حرارت پایدار

• جو کوره کنترل شده

• کاهش تماس مستقیم با شعله

• عملکرد کوره پیوسته قابل اعتماد


برنامه های کاربردی معمولی
لوله های تابشی U شکل Cr25Ni35 را می توان در موارد زیر استفاده کرد:

• کوره های عملیات حرارتی

• کوره های آنیلینگ

• کوره های سخت کننده

• کوره های حرارت دهی

• کوره های کربورسازی

• کوره های پیوسته

• کوره های غلتکی

• کوره های اتمسفر محافظ

• خطوط فرآوری فولاد

• تجهیزات گرمایش صنعتی


آنها به ویژه برای کاربردهایی که به سیستم های گرمایش غیرمستقیم سفارشی با دمای بالا نیاز دارند، مناسب هستند.

فرآیند تولید
بسته به طراحی و ساختار محصول، تولید ممکن است شامل موارد زیر باشد:
آماده سازی مواد ← تولید لوله ← ساخت خم / زانو ← مونتاژ ← جوش ← ساخت صفحات نصب ← مونتاژ عایق ← بازرسی ابعادی ← بازرسی نهایی

کنترل های کلیدی تولید عبارتند از:

• دقت قطر لوله

• صاف بودن لوله

• دقت فاصله مرکز

• هندسه U-bend

• کیفیت جوش

• ابعاد کلی

• تراز صفحه نصب

• بلوک عایق مناسب است


این عوامل به طور مستقیم بر دقت نصب و عملکرد خدمات طولانی مدت تأثیر می گذارد.

مزایای کلیدی محصول
مواد مقاوم در برابر حرارت Cr25Ni35
مناسب برای محیط های پر تقاضا برای کوره های صنعتی.
مشخصات سفارشی Ø124 × Ø108 × 1597 میلی متر
با توجه به الزامات نصب کوره خاص تولید می شود.
ساختار فشرده U شکل
یک مسیر گرمایش طولانی را بدون نیاز به فضای بیش از حد کوره فراهم می کند.
تامین کامل مونتاژ
لوله تابشی، بلوک های عایق و پایه نصب را می توان با هم عرضه کرد.
تولید مبتنی بر نقشه
ابعاد و جزئیات ساختاری را می توان با توجه به نقشه های مشتری سفارشی کرد.
قابلیت تعویض
لوله های تابشی موجود را می توان با توجه به نمونه ها، نقشه ها یا ابعاد اندازه گیری شده بازتولید کرد.

کنترل کیفیت
بسته به نیاز پروژه، بازرسی می تواند شامل موارد زیر باشد:

• تأیید مواد

• بازرسی ترکیب شیمیایی

• بازرسی قطر خارجی / داخلی

• بازرسی ابعادی

• بازرسی از راه دور

• بازرسی جوش

• بازرسی هندسه خم

• بازرسی صفحه نصب

• بازرسی مونتاژ نهایی


الزامات بازرسی ویژه را می توان قبل از تولید تأیید کرد.

چرا آلیاژ FH® را انتخاب کنید؟
FH® Alloy در ساخت قطعات آلیاژی مقاوم در برابر حرارت سفارشی برای کوره های صنعتی و تجهیزات عملیات حرارتی تخصص دارد.

محدوده لوله تابشی ما شامل:

• لوله های تابشی U شکل Cr25Ni35

• لوله های تابشی U شکل HU

• لوله های تابشی نوع P

• تیوب های تابشی I-Type

• لوله های تابشی مستقیم

• لوله های تابشی گاز سوز

• لوله های تابشی با شکل خاص

• مجموعه های لوله تابشی سفارشی


ما همچنین غلتک های کوره، لوله های ریخته گری گریز از مرکز، وسایل عملیات حرارتی، سینی ها، سبدها و سایر اجزای کوره را تولید می کنیم.

درخواست یک نقل قول
برای نقل قول دقیق، لطفا برای ما ارسال کنید:

• نقشه کشی فنی

• درجه مواد

• قطر بیرونی

• قطر داخلی یا ضخامت دیوار

• طول کلی

• فاصله مرکز

• شعاع خم U

• ابعاد صفحه نصب

• دمای عملیاتی

• جو کوره

• مقدار مورد نیاز


نقشه خود یا مشخصات لوله تابشی موجود را برای بررسی فنی و نقل قول به FH® Alloy ارسال کنید.

سوالات متداول
Q1: آیا می توانید لوله های تابشی U شکل Cr25Ni35 را مطابق نقشه ما بسازید؟
بله. آلیاژ FH® از تولید کاملا سفارشی بر اساس نقشه های مشتری، ابعاد کوره و نمونه های موجود پشتیبانی می کند.

Q2: آیا می توان ابعاد Ø124 × Ø108 × 1597 میلی متر را تغییر داد؟
بله. قطر لوله، طول، فاصله مرکز، شعاع خم، و ابعاد کلی همه را می توان سفارشی کرد.

Q3: آیا می توانید بلوک های عایق و صفحه نصب را با هم تهیه کنید؟
بله. لوله تابشی U شکل را می توان به عنوان یک مجموعه کامل با بلوک های عایق، صفحات نصب و اجزای نصب مرتبط عرضه کرد.

Q4: آیا می توان از این محصول به عنوان یک لوله تابشی جایگزین استفاده کرد؟
بله. ما می توانیم لوله های تابشی موجود را بر اساس نقشه ها، نمونه ها، عکس ها یا ابعاد اندازه گیری شده بازتولید کنیم.

Q5: آیا می توان از آلیاژ دیگری به جای Cr25Ni35 استفاده کرد؟
بله. مواد را می توان با توجه به دمای عملیاتی واقعی، جو کوره، شرایط مشعل و عمر مورد انتظار انتخاب کرد.

Q6: چه اطلاعاتی برای نقل قول مورد نیاز است؟
یک نقشه فنی ترجیح داده می شود. لطفاً مواد، ابعاد، دمای کارکرد، جو کوره و مقدار را نیز ارائه دهید.
