لوله تابشی U شکل HU – Ø152.4 × Ø142.8 × 2154.24 میلی متر

مجموعه لوله تابشی سفارشی با قطر بزرگ برای کوره های صنعتی | آلیاژ FH®
FH® آلیاژ لوله های تابشی U شکل HU را برای کوره های صنعتی، کوره های عملیات حرارتی و سیستم های گرمایش غیرمستقیم با دمای بالا تولید می کند.

این لوله تابشی سفارشی از آلیاژ مقاوم در برابر حرارت HU با مشخصات لوله Ø152.4 × Ø142.8 × 2154.24 میلی متر (OD × ID × L) ساخته شده است.

ساختار U شکل با قطر بزرگ یک سطح گرمایش تابشی گسترده را فراهم می کند در حالی که آرایش نصب کوره فشرده را حفظ می کند. این محصول همچنین می تواند به عنوان یک مجموعه کامل با بلوک های عایق با دمای بالا، صفحات پایه نصب و قطعات نصب سفارشی عرضه شود.

آلیاژ FH® از تولید OEM با توجه به نقشه های مشتری، ابعاد کوره، شرایط عملیاتی و الزامات جایگزینی پشتیبانی می کند.

مشخصات محصول

ابعاد لوله تابشی U شکل
مشخصات اصلی این لوله تابشی عبارت است از:
Ø152.4 × Ø142.8 × 2154.24 میلی متر

• OD - قطر بیرونی: Ø152.4 میلی متر

• ID – قطر داخلی: Ø142.8 میلی متر

• ضخامت اسمی دیوار: 4.8 میلی متر

• L – طول: 2154.24 میلی متر


سایر ابعاد ساختاری را می توان سفارشی کرد، از جمله:

• ج – فاصله مرکز

• H - ارتفاع کلی

• R – U-Bend Radius

• طول پای راست

• ابعاد صفحه نصب

• موقعیت های سوراخ نصب

• ابعاد بلوک عایق

• ابعاد اتصال ورودی / خروجی


تمام ابعاد را می توان با توجه به نقشه های مشتری یا ابعاد کوره موجود تولید کرد.

آلیاژ مقاوم در برابر حرارت HU
HU یک گرید آلیاژ ریخته گری با کروم بالا و مقاوم در برابر حرارت بالا است که معمولاً برای قطعاتی که در محیط های صنعتی با دمای بالا کار می کنند استفاده می شود.

برای کاربردهای لوله تابشی، مواد HU ویژگی هایی از قبیل:

• استحکام خوب در دمای بالا

• مقاومت در برابر اکسیداسیون خوب

• عملکرد پایدار در طول قرار گرفتن در معرض حرارتی طولانی مدت

• مقاومت مناسب در برابر سیکل های گرمایش و سرمایش مکرر

• پایداری ساختاری خوب برای کاربردهای کوره های صنعتی


عملکرد واقعی یک لوله تابشی به چیزی بیشتر از درجه مواد بستگی دارد. دمای عملیاتی، جو کوره، شرایط مشعل، چرخه حرارتی، هندسه لوله و شیوه های عملکرد کوره نیز باید در نظر گرفته شود.

ساختار U شکل با قطر بزرگ
با قطر خارجی Ø152.4 میلی متر، این محصول به عنوان یک لوله تابشی نسبتا بزرگ U شکل برای سیستم های کوره های صنعتی که به سطح گرمایش تابشی قابل توجهی نیاز دارند، طراحی شده است.
این سازه از دو بخش لوله موازی طولانی تشکیل شده است که توسط یک خم U به هم متصل شده اند.

این پیکربندی فراهم می کند:

• مسیر گرمایش تابشی گسترده

• سطح گرمایش بزرگ

• چیدمان کوره فشرده

• گرمایش غیر مستقیم پایدار

• طراحی انعطاف پذیر از مرکز فاصله

• سازگاری با چیدمان های مختلف کوره


در مقایسه با یک لوله تابشی مستقیم ساده، طراحی U شکل اجازه می دهد تا مسیر انتقال حرارت طولانی تری در فضای نصب محدود وجود داشته باشد.

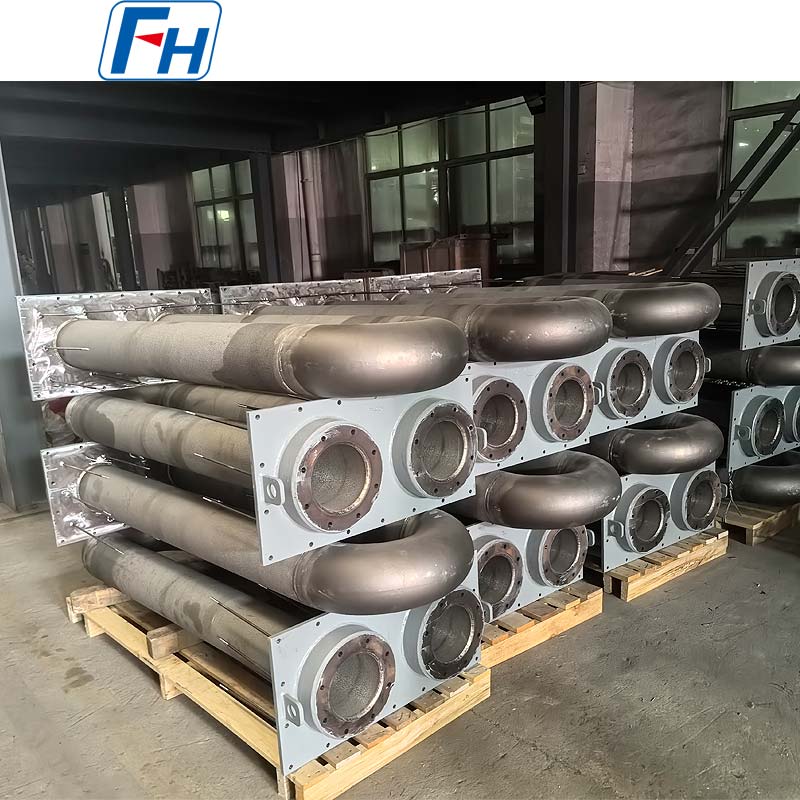

مونتاژ کامل عایق کاری و نصب

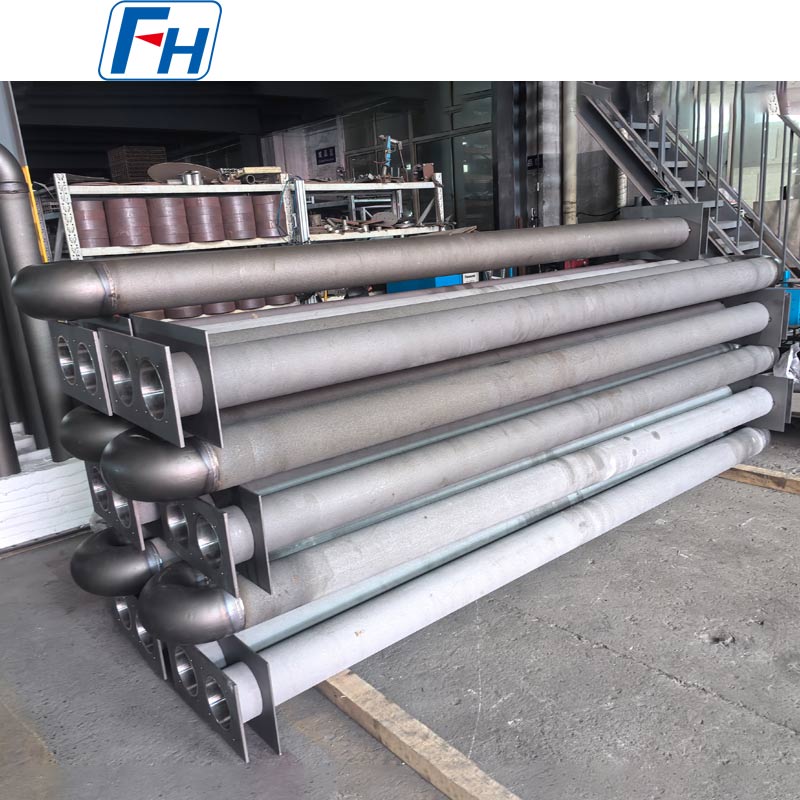

همانطور که در پیکربندی این محصول نشان داده شده است، لوله تابشی را می توان همراه با بلوک های عایق با دمای بالا و صفحه پایه فلزی نصب کرد.
این مجموعه کامل به ساده سازی نصب و تعویض کمک می کند.

اجزای سفارشی می تواند شامل موارد زیر باشد:

• ضخامت بلوک عایق

• ابعاد بلوک عایق

• اندازه صفحه پایه

• ضخامت صفحه پایه

• مقدار سوراخ نصب

• موقعیت های سوراخ نصب

• فاصله لوله

• ساختار پشتیبان


برای سازندگان کوره و پروژه‌های جایگزینی، آلیاژ FH® می‌تواند مونتاژ کامل را به‌جای تامین لوله تابشی برهنه فراهم کند.

گرمایش غیر مستقیم کوره
لوله های تابشی U شکل به طور گسترده در کوره های صنعتی استفاده می شود که در آن منبع گرمایش یا گازهای احتراق باید از محفظه کاری کوره جدا باقی بمانند.
گرمای تولید شده در داخل لوله از طریق دیواره لوله منتقل می شود و به سمت بار کوره تابش می شود.

این ترتیب گرمایش می تواند به ارائه موارد زیر کمک کند:

• جو کوره کنترل شده

• کاهش تماس مستقیم با شعله

• توزیع پایدار حرارت

• دمای یکنواخت تر کوره

• عملکرد گرمایش مداوم قابل اعتماد


برنامه های کاربردی معمولی
لوله های تابشی U شکل HU را می توان در موارد زیر استفاده کرد:

• کوره های عملیات حرارتی

• کوره های آنیلینگ

• کوره های سخت کننده

• کوره های حرارت دهی

• کوره های کربورسازی

• کوره های پیوسته

• کوره های غلتکی

• کوره های اتمسفر محافظ

• خطوط فرآوری فولاد

• تجهیزات گرمایش صنعتی


این مشخصات مخصوصاً برای سیستم‌هایی مناسب است که به لوله‌های تابشی U شکل با قطر زیاد و طولانی برای گرمایش غیرمستقیم در دمای بالا نیاز دارند.

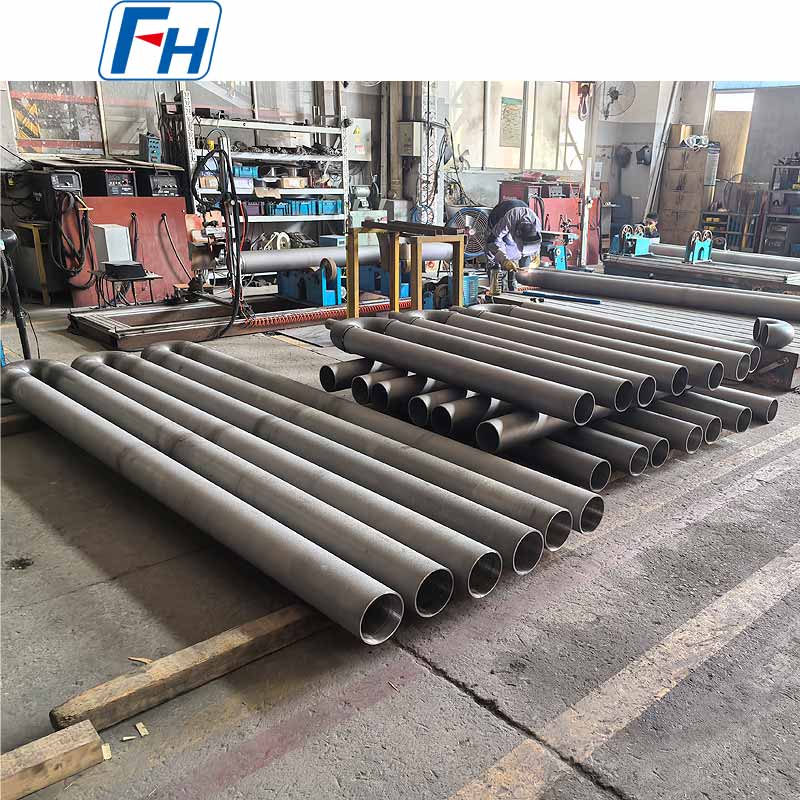

فرآیند تولید
بسته به نقشه فنی، فرآیند ساخت می تواند شامل موارد زیر باشد:
آماده سازی مواد → تولید لوله → ساخت U-Bend / Ebow → مونتاژ → جوش → ماشینکاری → ساخت صفحه نصب → مونتاژ عایق → بازرسی ابعادی → بازرسی نهایی

کنترل های کلیدی تولید عبارتند از:

• قطر بیرونی و داخلی

• ضخامت دیوار

• صاف بودن لوله

• فاصله مرکز

• هندسه خم

• کیفیت جوش

• ابعاد کلی

• تراز صفحه نصب

• مناسب مونتاژ عایق


کنترل ابعادی دقیق به ویژه برای یک لوله تابشی به طول 2154.24 میلی متر مهم است، زیرا تراز نصب مستقیماً بر مونتاژ کوره و عملکرد سرویس تأثیر می گذارد.

مزایای کلیدی محصول
آلیاژ مقاوم در برابر حرارت HU
طراحی شده برای محیط های سخت کوره های صنعتی.
قطر بزرگ Ø152.4 میلی متر
سطح گرمایش تابشی قابل توجهی را فراهم می کند.
طول لوله 2154.24 میلی متر
مناسب برای تاسیسات کوره های صنعتی بزرگ.
4.8 میلی متر ضخامت اسمی دیوار
محاسبه شده از Ø152.4 میلی متر OD و Ø142.8 میلی متر ID مشخص شده.
تامین کامل مونتاژ
با بلوک های عایق، صفحات پایه و اجزای نصب موجود است.
مهندسی سفارشی
فاصله مرکز، شعاع خم، ساختار نصب و سایر ابعاد را می توان سفارشی کرد.
تولید جایگزین
مجموعه های لوله تابشی موجود را می توان با توجه به نقشه ها، نمونه ها یا ابعاد اندازه گیری شده بازتولید کرد.

کنترل کیفیت
بسته به نیاز پروژه، بازرسی می تواند شامل موارد زیر باشد:

• تأیید مواد

• بازرسی ترکیب شیمیایی

• بازرسی قطر خارجی

• بازرسی قطر داخلی

• ضخامت دیوار measurement

• بازرسی طول کلی

• بازرسی از راه دور

• هندسه خم inspection

• بازرسی جوش

• بازرسی صفحه نصب

• بازرسی مونتاژ نهایی


الزامات بازرسی اضافی را می توان قبل از تولید توافق کرد.

چرا آلیاژ FH® را انتخاب کنید؟
آلیاژ FH® در قطعات آلیاژی مقاوم در برابر حرارت سفارشی برای کوره های صنعتی و تجهیزات عملیات حرارتی تخصص دارد.

محدوده لوله تابشی ما شامل:

• لوله های تابشی U شکل HU

• لوله های تابشی U شکل Cr25Ni35

• لوله های تابشی نوع P

• تیوب های تابشی I-Type

• لوله های تابشی مستقیم

• لوله های تابشی گاز سوز

• لوله های تابشی با شکل خاص

• مجموعه های لوله تابشی سفارشی


ما همچنین غلتک های کوره، لوله های ریخته گری گریز از مرکز، وسایل عملیات حرارتی، سینی های کوره، سبدهای کوره و سایر اجزای کوره سفارشی را تولید می کنیم.

درخواست یک نقل قول
برای نقل قول دقیق، لطفا ارائه دهید:

1. نقشه کشی فنی

2. درجه مواد

3. قطر بیرونی

4. قطر داخلی یا ضخامت دیوار

5. طول کلی

6. فاصله مرکز

7. شعاع خمش U

8. ابعاد صفحه نصب

9. دمای عملیاتی

10. جو کوره

11. مقدار مورد نیاز


نقشه خود یا مشخصات لوله تابشی موجود را برای بررسی فنی و نقل قول به FH® Alloy ارسال کنید.

سوالات متداول
Q1: آیا می توانید لوله های تابشی U شکل Ø152.4 × Ø142.8 × 2154.24 میلی متر بسازید؟
بله آلیاژ FH® می تواند این مشخصات لوله تابشی HU را تولید کند و همچنین می تواند ابعاد را با توجه به طراحی کوره شما تنظیم کند.

Q2: ضخامت دیوار چقدر است؟
بر اساس قطر خارجی Ø152.4 میلی متر و قطر داخلی Ø142.8 میلی متر، ضخامت نامی دیوار شعاعی 4.8 میلی متر است.

Q3: آیا می توان فاصله مرکز را سفارشی کرد؟
بله فاصله مرکز، شعاع خم شدن، طول پای مستقیم، ارتفاع کلی و ابعاد نصب همگی قابل تنظیم هستند.

Q4: آیا می توانید بلوک های عایق و پایه نصب را تهیه کنید؟
بله لوله تابشی را می توان به عنوان یک مجموعه کامل با بلوک های عایق سفارشی، صفحات نصب و اجزای نصب مرتبط عرضه کرد.

Q5: آیا می توان HU را با آلیاژ مقاوم در برابر حرارت دیگری جایگزین کرد؟
بله مواد را می توان با توجه به دمای عملیاتی، جو کوره، شرایط چرخه حرارتی و عمر مورد انتظار انتخاب کرد.

Q6: آیا می توانید لوله های تابشی جایگزین بسازید؟
بله لوله های تابشی موجود را می توان از نقشه های فنی، نمونه ها، عکس ها یا ابعاد اندازه گیری شده بازتولید کرد.
