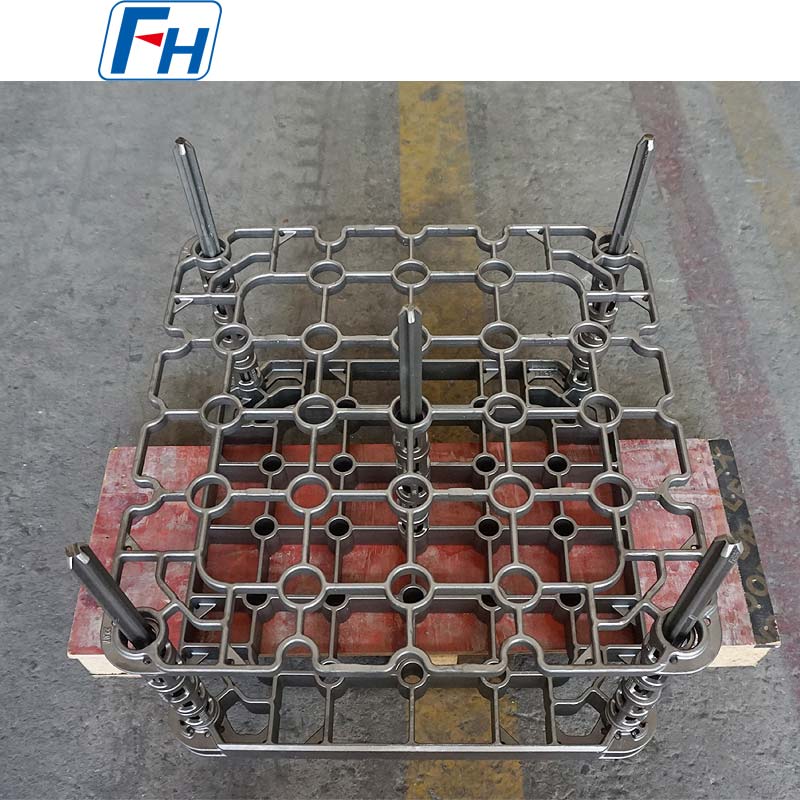

1.4848 فیکسچر سینی روغن خنک کننده آلیاژی مناسب برای کوره های جعبه ای | FH®

برند: FH®

صدور گواهینامه: ISO9001، ISO14001

مواد: فولاد مقاوم در برابر حرارت

درجه مواد: 1.4848

اندازه: 600x600x500mm یا با توجه به نقشه های شما سفارشی شده است

حداکثر دمای عملیاتی: 1100 ℃

روش خنک کننده: خنک کننده روغن

MOQ: 2 قطعه

فیکسچرهای کوره FH® Box سیستم های تحمل بار و پشتیبانی هستند که برای کوره های مقاومتی جعبه ای طراحی شده اند. در حالی که این نوع کوره ساختاری ساده دارد و بیشترین استفاده را دارد، طراحی فیکسچر آن نیازمند بهینه‌سازی تخصصی برای رسیدگی به ویژگی‌های تولید دسته‌ای، عملکرد دستی و محیط کوره نسبتا ساکن است.
هدف اصلی وسایل کوره جعبه ای این است: در فضای محفظه کوره محدود و ایستا، دستیابی به قرارگیری منطقی قطعه کار، گرمایش کارآمد، قرار گرفتن در معرض حرارت یکنواخت و به حداقل رساندن تغییر شکل تا حد امکان.

تماس با ما
PREV：2.4879 فیکسچر کوره خلاء خنک کننده گازی برای عملیات حرارتی حلقه دنده | FH®
بعدی：پالت فولادی با فیکسچر حرارتی سبد مش سیم برای بازپخت و تمپر | FH®
  • پارامتر
  • تماس با ما
FH® (Wuxi Junteng Fanghu Alloy Technology Co., Ltd.) یک تولید کننده حرفه ای تجهیزات عملیات حرارتی است.

I. ویژگی های اصلی

  • محیط گرمایش ساکن: بر خلاف کوره های پیوسته، جو درون یک کوره جعبه ای (عمدتاً هوا یا گاز محافظ می تواند وارد شود) اساساً همرفت طبیعی یا همرفت اجباری جزئی است که رسانش گرما و تشعشع به عنوان روش های اصلی انتقال حرارت است. طراحی فیکسچر باید از انسداد شدید جریان گرما جلوگیری کند.
  • عملیات دسته ای و بارگیری/تخلیه دستی: وسایل باید مرتباً به صورت دستی یا با ماشین آلات ساده (مانند لیفتراک، کامیون های دستی) از داخل محفظه کوره با دمای بالا خارج شده و در آن قرار داده شوند. بنابراین، یراق آلات باید دارای ساختار محکم، وزن متوسط ​​و به راحتی در گیره و دسته باشند.
  • الزامات بالا برای تطبیق پذیری و انعطاف پذیری: یک کوره تک جعبه ای اغلب نیاز به پردازش قطعات با اندازه ها و اشکال مختلف دارد، بنابراین وسایل آن باید سازگاری قوی داشته باشند.

II. انواع اصلی و اشکال سازه ای
لامپ‌های کوره‌های جعبه‌ای معمولاً ساختاری نسبتاً ساده دارند و بر عملی بودن و دوام تأکید دارند.
1. سینی های جهانی و صفحات پایه

  • ساختار: صفحات تخت مربع یا مستطیل شکل ساخته شده از صفحات فولادی مقاوم در برابر حرارت (به عنوان مثال، 310S، 330) یا ریخته گری. برای کاهش وزن و بهبود گردش هوا می توان روی صفحات سوراخ کرد.
  • کاربرد: مستقیماً قطعات کار را نگه دارید یا به عنوان سکوهای اصلی باربر برای قرار دادن وسایل دیگر استفاده کنید.
  • نکات کلیدی طراحی: باید بسیار صاف و ضخیم باشد تا از تاب برداشتن شدید در طول چرخه های گرمایش و سرمایش مکرر جلوگیری شود. سوراخ های بالابر یا شکاف های لیفتراک معمولاً در لبه ها ارائه می شود.

2. قفسه ها و پشتیبانی

  • ساختار: قاب های چند لایه جوش داده شده از میله ها، لوله ها یا پروفیل های فولادی مقاوم در برابر حرارت.
  • کاربرد: برای چیدن یا قرار دادن قطعات کار در لایه ها (به عنوان مثال، شفت های بلند، میله ها، قالب ها)، به حداکثر رساندن استفاده از ارتفاع محفظه کوره و تسهیل گردش هوای گرم بین لایه ها استفاده می شود.
  • نکات کلیدی طراحی: ارتفاع لایه ها را می توان تنظیم کرد یا با فاصله استاندارد طراحی کرد. سازه باید پایدار باشد تا از واژگونی جلوگیری شود.

3. وسایل ویژه و جیگ

  • ساختار: ابزارهای مهار یا پشتیبانی ساده که برای قطعات کار مستعد تغییر شکل طراحی شده اند (مانند حلقه های دیواره نازک، قفسه های بلند، قالب های دقیق).
  • اصل: تغییر شکل آزاد قطعه کار را در طی عملیات حرارتی از طریق پیچ و مهره، گیره یا وزن خود محدود کنید.
  • مثال ها: حلقه های انبساط برای جلوگیری از بیضی شدن قطعات حلقه ای شکل. پشتیبانی چند نقطه ای V شکل برای جلوگیری از خم شدن میله های بلند.

4. وسایل کنسرو شده و جعبه‌ای (برای جوهای محافظ)

  • ساختار: قوطی ها یا جعبه های مهر و موم شده با درب برای محصور کردن قطعات کار. گازهای محافظ (به عنوان مثال، نیتروژن، آرگون) را می توان در داخل وارد کرد، یا می توان مواد کربنی جامد (مانند کربورایزرها) را قرار داد.
  • کاربرد: عملیات حرارتی اتمسفر محافظ ساده یا عملیات حرارتی شیمیایی را در کوره های معمولی جعبه ای انجام دهید.
  • جنس: فولاد ضد زنگ 310S معمولا استفاده می شود که به عملکرد عالی آب بندی در دمای بالا نیاز دارد.

III. انتخاب مواد
ملاحظات کلیدی: استحکام در دمای بالا، مقاومت در برابر اکسیداسیون، مقاومت در برابر خستگی حرارتی و هزینه.
مواد رایج مورد استفاده:
1. AISI 310S (2520): مقرون به صرفه ترین گزینه با مقاومت عالی در برابر اکسیداسیون، مناسب برای کوره های هوا یا اتمسفرهای کربورسازی ملایم زیر 950 درجه سانتی گراد.
2. RA 330: برای دماهای بالاتر (تا 1150 درجه سانتیگراد)، بارهای سنگین تر، یا خطرات احتمالی کربوهیداسیون خفیف انتخاب شده است که استحکام بهتر و طول عمر بیشتری نسبت به 310S ارائه می دهد.
3. ریخته گری (مانند چدن با کروم بالا): برای تولید لنت ها یا پایه های براکت با اشکال پیچیده و الزامات مقاوم در برابر سایش استفاده می شود.
نکات: فولاد کربنی ساده باید در کوره های هوایی اجتناب شود، زیرا به سرعت اکسید می شود و در نتیجه عمر مفید کوتاهی دارد و آلودگی شدیدی به همراه دارد.
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®) یک تولید کننده حرفه ای تجهیزات عملیات حرارتی و قطعات آلیاژی مقاوم در برابر حرارت برای کوره های صنعتی است.

جدول درجه مواد:

فولاد مقاوم در برابر حرارت
/ گیگابایت DIN ASTM JIS ترکیب شیمیایی (%) حداکثر دمای عملیاتی
C سی منگنز Cr نی Nb/Cb مو دیگر
1 ZG40Cr27Ni4 1.4823 HD SCH11 0.30 - 0.50 ≤2.00 ≤1.00 24:00 - 28:00 4.00 - 6.00 - ≤0.50 - 1050 ℃
2 ZG40Cr22Ni10 1.4826 HF SCH12 0.30 - 0.50 1.00 - 2.50 ≤2.00 19:00 - 23:00 8:00 - 12:00 - ≤0.50 - 950 ℃
3 ZG30Cr28Ni10 - او SCH17 0.20 - 0.50 ≤2.00 ≤2.00 26:00 - 30:00 8:00 - 11:00 - - - 1050 ℃
4 ZG40Cr25Ni12 1.4837 HH SCH13 0.30 - 0.50 1.00 - 2.50 ≤2.00 24:00 - 27:00 11:00 - 14:00 - ≤0.50 - 1050 ℃
5 ZG30Cr28Ni16 - سلام SCH18 0.20 - 0.50 ≤2.00 ≤2.00 26:00 - 30:00 14:00 - 18:00 - - - 1100 ℃
6 ZG40Cr25Ni20Si2 1.4848 HK SCH21 0.30 - 0.50 ≤1.75 ≤1.50 23:00 - 27:00 19:00 - 22:00 - ≤0.50 - 1100 ℃
7 ZG30Cr20Ni25 - HN SCH19 0.20 - 0.50 ≤2.00 ≤2.00 19:00 - 23:00 23:00 - 27:00 - - - 1100 ℃
8 ZG40Cr19Ni39 1.4865 HU SCH20 0.35 - 0.75 ≤2.50 ≤2.00 17:00 - 21:00 37:00 - 41:00 - - - 1020 ℃
9 ZG40Cr15Ni35 1.4806 HT SCH15 0.35 - 0.70 ≤2.00 ≤2.00 15:00 - 19:00 33:00 - 37:00 - ≤0.50 - 1000 ℃
10 ZG40Cr25Ni35Nb 1.4852 HPCb SCH24Nb 0.30 - 0.50 ≤2.00 ≤2.00 24:00 - 28:00 33:00 - 37:00 0.80 - 1.80 ≤0.50 - 1100 ℃
11 ZG40Cr19Ni39Nb 1.4849 - - 0.30 - 0.50 1.00 - 2.50 ≤2.00 18:00 - 21:00 36.00 - 39.00 1.20- 1.80 ≤0.50 - 1100 ℃
12 ZG40Cr24Ni24Nb 1.4855 - - 0.30 - 0.50 1.00 - 2.50 ≤2.00 23:00 - 25:00 23:00 - 25:00 0.80 - 1.80 ≤0.50 - 1050 ℃
13 ZG40Cr25Ni35 1.4857 HP SCH24 0.35 - 0.50 1.00 - 2.50 ≤2.00 24:00 - 28:00 33:00 - 37:00 - ≤0.50 - 1100 ℃
14 ZG1Cr20Ni32Nb 1.4859 - - 0.06 - 0.15 0.50 - 1.50 ≤2.00 19:00 - 21:00 31:00 - 33:00 0.50 - 1.50 ≤0.50 - 1050 ℃
15 ZG45Cr12Ni60 - HW - 0.35 - 0.75 ≤2.00 ≤2.00 10:00 - 14:00 58.00 - 62.00 - - - 1100 ℃
16 ZG45Cr18Ni66 - HX - 0.35 - 0.75 ≤2.00 ≤2.00 15:00 - 19:00 64.00 - 68.00 - - - 1100 ℃
17 ZG1Cr28Co50 2.4778 - - 0.05 - 0.25 0.50 - 1.00 ≤1.50 27:00 - 30:00 ≤1.00 ≤0.50 ≤0.50 Co:48.0 - 52.0 1200 ℃
18 ZG30Cr28Co50Nb 2.4779 - - 0.25 - 0.35 0.50 - 1.50 0.50 - 1.50 27:00 - 29:00 - 1.50 - 2.50 ≤0.50 Co:48.0 - 52.0 1200 ℃
19 ZG40Cr28Ni48W5 2.4879 - SCH42 0.35 - 0.55 1.00 - 2.00 ≤1.50 27:00 - 30:00 47.00 - 50.00 - ≤0.50 W: 4.0 - 5.5 1200 ℃


سوالات متداول:

س: چگونه استعلام بدهیم؟

A: مرحله 1، لطفا جزئیاتی در مورد کوره خود، دمای کار، روش خنک کننده، وزن بارگیری کوره خود و غیره به ما بدهید.

مرحله 2، بهتر است نقشه های سه بعدی ارائه شود.

مرحله 3، زمانی که جزئیات کافی داشته باشیم، ممکن است نقشه های محصولات را طراحی کنیم و بر اساس آن نقل قول کنیم.

س: چه زمانی می توانم قیمت را دریافت کنم؟

A: ما معمولاً ظرف 24 ساعت پس از دریافت درخواست شما (به جز آخر هفته و تعطیلات) نقل قول می کنیم. اگر برای دریافت قیمت بسیار فوری هستید، لطفاً به ما ایمیل بزنید یا از راه های دیگر با ما تماس بگیرید تا بتوانیم به شما پیشنهاد دهیم.

س: چه زمانی تحویل انجام می شود؟ /زمان تحویل چقدر است؟

A: -سفارش نمونه: 35 روز پس از دریافت پرداخت کامل.

-سفارش سهام: 10 روز پس از دریافت پرداخت کامل

سفارش OEM: 30 روز پس از دریافت سپرده.

س: خدمات پس از فروش شما چیست؟

A: 1 سال گارانتی برای انواع محصولات؛

در صورتی که برای اولین بار لوازم جانبی معیوب پیدا کردید، قطعات جدید را به صورت رایگان در اختیار شما قرار می دهیم تا در سفارش بعدی، به عنوان یک سازنده با تجربه، از کیفیت و خدمات پس از فروش آن مطمئن باشید.

س: شرایط پرداخت شما چیست؟

A: T/T

پرداخت<=10000 دلار، 100% پیش پرداخت. پرداخت> USD10000، 50٪ T/T پیش پرداخت، موجودی قبل از حمل و نقل.

س: روش حمل و نقل چیست؟

A: حمل و نقل توسط DHL، UPS، EMS، Fedex، حمل و نقل هوایی، حمل و نقل دریایی یا حمل و نقل قطار.
