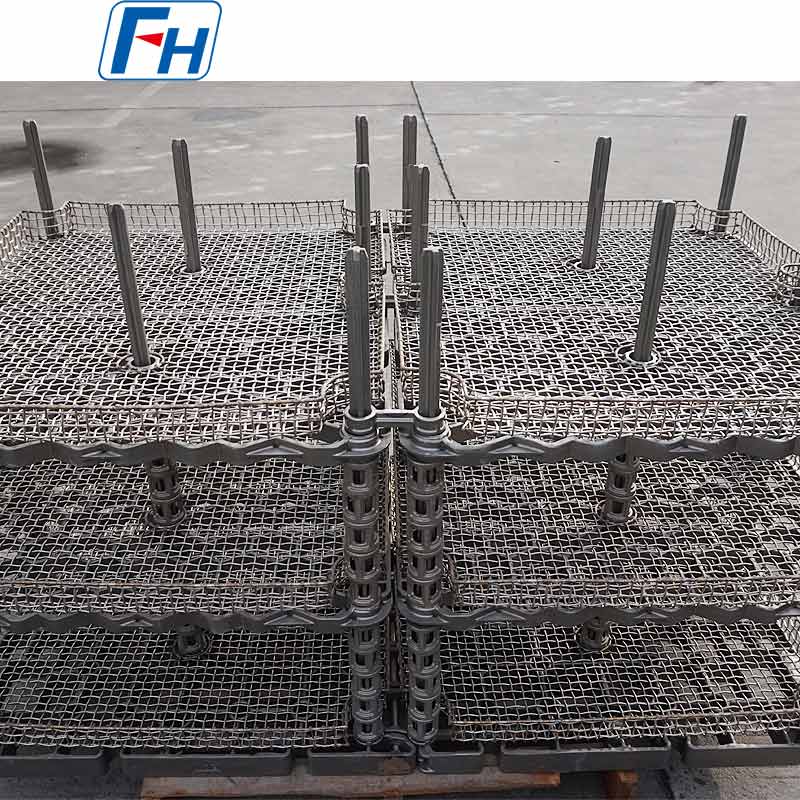

پالت فولادی با فیکسچر حرارتی سبد مش سیم برای بازپخت و تمپر | FH®

I. مفاهیم اصلی و ترکیب ساختاری
این نوع فیکسچر معمولاً از دو جزء اصلی تشکیل شده است که مجموعه "ظرف قابل جدا شدن سینی پایه" را تشکیل می دهد:
1. پایه سینی استاندارد

• عملکرد: به عنوان پلت فرم اصلی موبایل و مولفه استحکام ساختاری اصلی کل دستگاه عمل می کند. این یک قاب فلزی مقاوم است (معمولاً از فولاد مقاوم در برابر حرارت مانند RA330 جوش داده می‌شود)، با مکانیسم‌های حرکتی یکپارچه (چرخ‌ها یا لغزنده‌ها) در پایین، ساختارهای آب‌بندی و هدایت‌کننده در لبه‌ها، و رابط‌های تعیین موقعیت و قفل استاندارد در بالا.
• ویژگی ها: کاملاً سازگار با مسیر، درایو و سیستم های آب بندی کوره سینی، مسئول حرکت چرخه ای دقیق و پایدار در خط تولید است.

2. سبد مشبک قابل تعویض

• عملکرد: به عنوان ظرفی برای نگهداری مستقیم، جداسازی و تثبیت قطعات کار عمل می کند. این یک سبد توخالی است که از سیم فولادی مقاوم در برابر حرارت یا توری ورق فولادی جوش داده شده است که بیشتر به شکل مربع یا دایره است.
• ویژگی ها:
  01. نفوذپذیری هوا بالا: ساختار مش تضمین می کند که جو عملیات حرارتی و محیط خاموش کننده به طور کامل و یکنواخت با هر قطعه کار تماس می گیرد.
  02. ماژولار بودن: سبد مشبک را می توان به سرعت و با دقت به پایه سینی از طریق پین های موقعیت یابی، سگک های آزاد شونده سریع یا پیچ ها وصل کرد یا از آن جدا کرد.
  03. تخصص: سبدهای مشبک سفارشی شده با محفظه های داخلی و جداکننده های مختلف را می توان با توجه به شکل، اندازه و نیازهای فرآیند قطعات کار مختلف طراحی کرد و امکان استفاده چند منظوره از یک سینی را فراهم کرد.



II. ملاحظات کلیدی طراحی
1. استانداردسازی رابط

• کلید موفقیت. رابط های مکانیکی (موقعیت یابی و قفل) و رابط های بالابر بین پایه سینی و تمام سبدهای توری باید کاملاً استاندارد باشند تا از سازگاری در کل سیستم اطمینان حاصل شود.

2. بهینه سازی ساختاری سبد مش

• تعادل بین قدرت و نفوذپذیری هوا: با اطمینان از استحکام باربری، نسبت باز شدن را به حداکثر برسانید.
• پیشگیری از سقوط قطعه کار: اندازه های مش را بر اساس ابعاد کوچکترین قطعات کار طراحی کنید یا آسترهای مشبک را نصب کنید.
• تخلیه آسان: برای تخلیه راحت قطعات کار فرآوری شده، درهای جانبی قابل باز شدن یا درهای پایین را بگنجانید.

3. انتخاب مواد

• پایه سینی: آلیاژ RA330، استحکام ساختاری و مقاومت در برابر خزش را در دماهای بالا تضمین می کند.
• سبد مشبک: سیم/صفحه AISI 314، 310S یا RA330. انتخاب مواد بر اساس دما، اتمسفر و نیازهای بار؛ ماده انتخاب شده باید مقاومت عالی در برابر اکسیداسیون و تغییر شکل از خود نشان دهد.



III. سناریوهای کاربردی معمولی
این نوع فیکسچر مخصوصاً برای قطعات با حجم بالا، کوچک تا متوسط، به شکل منظم یا قابل بارگیری حجیم مناسب است، مانند:

• صنعت خودرو: اتصال دهنده ها (پیچ و مهره)، واشر، پینیون، صندلی سوپاپ.
• صنعت بلبرینگ: غلتک، قفس، حلقه های یاتاقان کوچک تا متوسط.
• صنعت ماشین آلات عمومی: قطعات استاندارد، پین های محوری، صفحات زنجیره ای.
• انواع فرآیند: کاربردهای تمام فرآیند شامل کربورسازی، کربونیتر کردن، کوئنچ، تمپرینگ و تمیز کردن.



IV. خلاصه

فیکسچر سبد سینی مش بسط اساسی مفهوم فنی کوره سینی است. "تدارکات را از فرآیند" جدا می کند - پایه مسئول لجستیک دقیق است، در حالی که سبد مش بارگیری مربوط به فرآیند را انجام می دهد. این طرح به موارد زیر دست می یابد:

• فشرده سازی نهایی زمان چرخه تولید
• انعطاف پذیری نهایی در تغییر محصول
• تضمین پایدار کیفیت عملیات حرارتی
• کاهش قابل توجه در کل هزینه مالکیت (TCO) وسایل

این صرفاً یک وسیله ثابت نیست، بلکه حامل اصلی یک "سیستم حمل و نقل مواد تولیدی انعطاف پذیر است که در اطراف کوره های سینی ساخته شده است". اتخاذ این وسیله به این معنی است که شرکت‌ها خطوط تولید عملیات حرارتی خود را با یک طرز فکر سیستماتیک و مدولار راه‌اندازی می‌کنند که گامی حیاتی به سمت تولید هوشمند کارآمد است.
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®) یک تولید کننده حرفه ای تجهیزات عملیات حرارتی و قطعات آلیاژی مقاوم در برابر حرارت برای کوره های صنعتی است. .

جدول درجه مواد:

سوالات متداول:

س: چگونه استعلام بدهیم؟

A: مرحله 1، لطفا جزئیاتی در مورد کوره خود، دمای کار، روش خنک کننده، وزن بارگیری کوره خود و غیره به ما بدهید.

مرحله 2، بهتر است نقشه های سه بعدی ارائه شود.

مرحله 3، زمانی که جزئیات کافی داشته باشیم، ممکن است نقشه های محصولات را طراحی کنیم و بر اساس آن نقل قول کنیم.

س: چه زمانی می توانم قیمت را دریافت کنم؟

A: ما معمولاً ظرف 24 ساعت پس از دریافت درخواست شما (به جز آخر هفته و تعطیلات) نقل قول می کنیم. اگر برای دریافت قیمت بسیار فوری هستید، لطفاً به ما ایمیل بزنید یا از راه های دیگر با ما تماس بگیرید تا بتوانیم به شما پیشنهاد دهیم.

س: چه زمانی تحویل انجام می شود؟ /زمان تحویل چقدر است؟

A: -سفارش نمونه: 35 روز پس از دریافت پرداخت کامل.

-سفارش سهام: 10 روز پس از دریافت پرداخت کامل

سفارش OEM: 30 روز پس از دریافت سپرده.

س: خدمات پس از فروش شما چیست؟

A: 1 سال گارانتی برای انواع محصولات؛

در صورتی که برای اولین بار لوازم جانبی معیوب پیدا کردید، قطعات جدید را به صورت رایگان در اختیار شما قرار می دهیم تا در سفارش بعدی، به عنوان یک سازنده با تجربه، از کیفیت و خدمات پس از فروش آن مطمئن باشید.

س: شرایط پرداخت شما چیست؟

A: T/T

پرداخت<=10000 دلار، 100% پیش پرداخت. پرداخت> USD10000، 50٪ T/T پیش پرداخت، موجودی قبل از حمل و نقل.

س: روش حمل و نقل چیست؟

A: حمل و نقل توسط DHL، UPS، EMS، Fedex، حمل و نقل هوایی، حمل و نقل دریایی یا حمل و نقل قطار.
