1.4859 تجهیزات عملیات حرارتی آب خنک با دمای بالا برای کوره های سینی فشاری | FH®

برند: FH®

گواهینامه: ISO9001، ISO14001

مواد: فولاد مقاوم در برابر حرارت

درجه مواد: 1.4859

اندازه: 600x600x750mm یا سفارشی با توجه به نقشه های شما

دمای عملیاتی: 950 ℃

روش خنک کننده: آب خنک کننده

MOQ: 2 قطعه

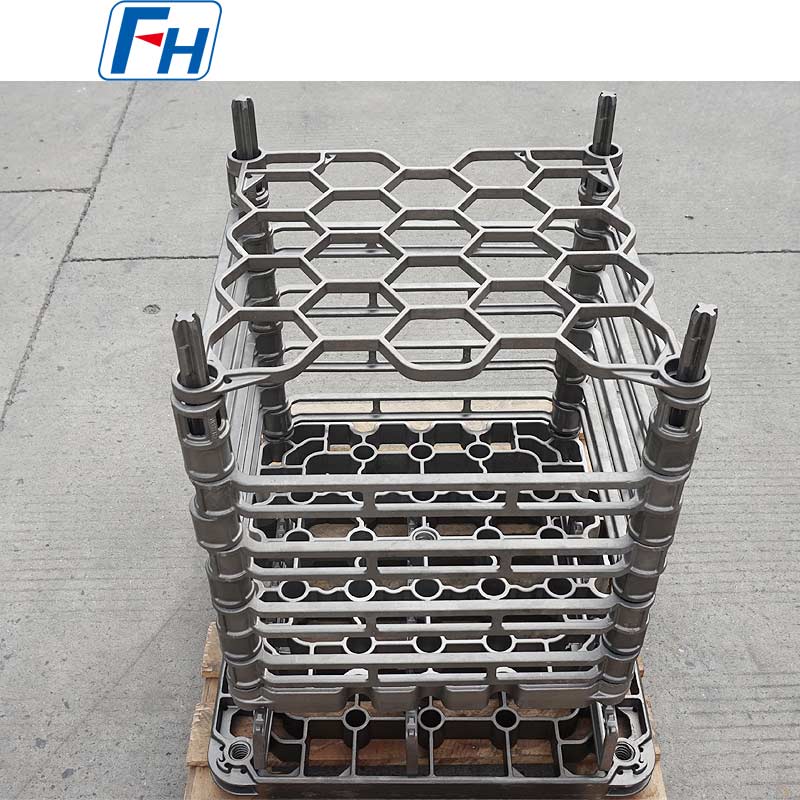

فیکسچرهای کوره سینی فشاری FH® سیستم های ابزار تخصصی برای کوره های عملیات حرارتی نوع هل دهنده هستند. آنها یک دسته کلاسیک از وسایل کوره پیوسته را نشان می دهند، اما طراحی، کاربرد و نگهداری آنها بسیار تخصصی است و نقش اصلی را ایفا می کند، به ویژه در فرآیندهای کربورسازی و خاموش کردن سنگین.
هسته فیکسچرهای کوره سینی هل دهنده سیستم جفت اصطکاکی "سینی-راه آهن" است. کیفیت طراحی آن مستقیماً صاف بودن عملیات خط تولید، مصرف انرژی، هزینه های تعمیر و نگهداری و حتی کیفیت محصول را تعیین می کند.

تماس با ما

FH® نام تجاری Wuxi Junteng Fanghu Alloy Technology Co., Ltd.، تولید کننده حرفه ای تجهیزات عملیات حرارتی و اجزای آلیاژی مقاوم در برابر حرارت برای کوره های صنعتی است.

I. مفهوم اصلی و اصل عملیاتی
1. اصل عملیات: در داخل یک کوره فشاری، سینی‌ها (قایق‌ها/ حامل‌ها) پر از قطعات کار روی ریل‌های ثابت قرار می‌گیرند. یک فشار دهنده هیدرولیک یا مکانیکی آنها را به طور متناوب، گام به گام، طبق یک چرخه تنظیم شده به پیش می برد. سینی ها به طور متوالی از مناطق فرآیند مانند پیش گرم کردن، گرما، خیساندن و خاموش کردن/آهسته خنک شدن عبور می کنند.

2. ترکیب فیکسچر: اساساً شامل سینی هایی است که قطعات کار را حمل می کند و سیستم ریلی که حرکت سینی را پشتیبانی و هدایت می کند. آنها با هم یک سیستم تریبولوژیکی با دمای بالا جدایی ناپذیر را تشکیل می دهند.

3. چالش اصلی: این سیستم باید سه مشکل عمده را تحت شرایط عملیاتی شدید دمای بالا (تا 950 درجه سانتیگراد)، بار سنگین (چند تن در هر سینی) و عملکرد مداوم طولانی مدت حل کند: تغییر شکل خزشی در دمای بالا، اکسیداسیون/کربور شدن، و مقاومت اصطکاکی و سایش.

II. هسته طراحی: کاهش اصطکاک و جلوگیری از گیر کردن
این روح طراحی فیکسچر کوره هل دهنده است. اصطکاک بیش از حد منجر به موارد زیر می شود: افزایش شدید بار فشار دهنده، حرکت سینی ناهماهنگ، یا حتی تصادفات "شمع کردن".

1. بهینه سازی جفت اصطکاک:

جفت شدن مواد: جفت های کلاسیک شامل ریل های Inconel 600 فوت RA330 یا ریل های فلزی با روکش سرامیکی هستند.
وضعیت سطح: سطوح تماس باید صاف باشند اما آینه ای نشوند (مقداری زبری به تشکیل روان کننده فیلم اکسید محافظ کمک می کند).

2. منطقه تماس را کاهش دهید:

پاها را به صورت نوارهای باریک یا پدهای مجزا به جای تماس تمام صورت طراحی کنید.
شیارهای عرضی در سطح زیرین پایه های تکیه گاه ماشین کاری می شوند تا وزن و سطح تماس را کاهش دهند.

3. حساب جبران انبساط حرارتی:

سینی ها و ریل های راهنما در طول عملیات انبساط حرارتی قابل توجهی را در طول جهت تجربه می کنند. در طراحی، فاصله های انبساط باید محفوظ باشد تا اطمینان حاصل شود که سینی ها همچنان می توانند آزادانه هنگام انبساط سر بخورند، بدون اکستروژن متقابل یا گیر کردن در برابر بدنه کوره.

4. تعادل سبک وزن و استحکام بالا:

نواحی باربر کلیدی (پا، قاب) را تقویت کنید و از شبکه‌ها برای کاهش وزن در مناطق غیر بحرانی (مرکز سینی) برای کاهش مقاومت فشاری و مصرف انرژی استفاده کنید.

III. برنامه معمولی

خطوط کربور کننده و خاموش کننده دنده سنگین: حمل دنده های انتقال بزرگ.
خطوط عملیات حرارتی مداوم حلقه بلبرینگ: پردازش حجم بالایی از نژادهای بلبرینگ.
آهنگری خطوط عادی همدما خالی.

IV. خلاصه
فیکسچر کوره سینی فشاری یک ظرف ساده نیست، بلکه یک سیستم مکانیکی دقیق و پویا با دمای بالا است. این به عنوان واحد اجرای فیزیکی عمل می کند که تئوری فرآیند عملیات حرارتی مداوم را به تولید پایدار، کارآمد و در مقیاس بزرگ تبدیل می کند. تناقض اصلی طراحی در نیاز به استحکام کافی برای مقاومت در برابر بارهای سنگین با دمای بالا و در عین حال صاف باقی ماندن به اندازه ای است که به راحتی به جلو رانده شود.
FH® (Wuxi Junteng Fanghu Alloy Technology Co., Ltd.) یک تولید کننده حرفه ای تجهیزات عملیات حرارتی است.

جدول درجه مواد:

فولاد مقاوم در برابر حرارت
/	گیگابایت	DIN	ASTM	JIS	ترکیب شیمیایی (%)								حداکثر دمای عملیاتی
/	گیگابایت	DIN	ASTM	JIS	C	سی	منگنز	Cr	نی	Nb/Cb	مو	دیگر	حداکثر دمای عملیاتی
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0.30 - 0.50	≤2.00	≤1.00	24:00 - 28:00	4.00 - 6.00	-	≤0.50	-	1050 ℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0.30 - 0.50	1.00 - 2.50	≤2.00	19:00 - 23:00	8:00 - 12:00	-	≤0.50	-	950 ℃
3	ZG30Cr28Ni10	-	او	SCH17	0.20 - 0.50	≤2.00	≤2.00	26:00 - 30:00	8:00 - 11:00	-	-	-	1050 ℃
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0.30 - 0.50	1.00 - 2.50	≤2.00	24:00 - 27:00	11:00 - 14:00	-	≤0.50	-	1050 ℃
5	ZG30Cr28Ni16	-	سلام	SCH18	0.20 - 0.50	≤2.00	≤2.00	26:00 - 30:00	14:00 - 18:00	-	-	-	1100 ℃
6	ZG40Cr25Ni20Si2	1.4848	HK	SCH21	0.30 - 0.50	≤1.75	≤1.50	23:00 - 27:00	19:00 - 22:00	-	≤0.50	-	1100 ℃
7	ZG30Cr20Ni25	-	HN	SCH19	0.20 - 0.50	≤2.00	≤2.00	19:00 - 23:00	23:00 - 27:00	-	-	-	1100 ℃
8	ZG40Cr19Ni39	1.4865	HU	SCH20	0.35 - 0.75	≤2.50	≤2.00	17:00 - 21:00	37:00 - 41:00	-	-	-	1020 ℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0.35 - 0.70	≤2.00	≤2.00	15:00 - 19:00	33:00 - 37:00	-	≤0.50	-	1000 ℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30 - 0.50	≤2.00	≤2.00	24:00 - 28:00	33:00 - 37:00	0.80 - 1.80	≤0.50	-	1100 ℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	18:00 - 21:00	36.00 - 39.00	1.20- 1.80	≤0.50	-	1100 ℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	23:00 - 25:00	23:00 - 25:00	0.80 - 1.80	≤0.50	-	1050 ℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35 - 0.50	1.00 - 2.50	≤2.00	24:00 - 28:00	33:00 - 37:00	-	≤0.50	-	1100 ℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06 - 0.15	0.50 - 1.50	≤2.00	19:00 - 21:00	31:00 - 33:00	0.50 - 1.50	≤0.50	-	1050 ℃
15	ZG45Cr12Ni60	-	HW	-	0.35 - 0.75	≤2.00	≤2.00	10:00 - 14:00	58.00 - 62.00	-	-	-	1100 ℃
16	ZG45Cr18Ni66	-	HX	-	0.35 - 0.75	≤2.00	≤2.00	15:00 - 19:00	64.00 - 68.00	-	-	-	1100 ℃
17	ZG1Cr28Co50	2.4778	-	-	0.05 - 0.25	0.50 - 1.00	≤1.50	27:00 - 30:00	≤1.00	≤0.50	≤0.50	Co:48.0 - 52.0	1200 ℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25 - 0.35	0.50 - 1.50	0.50 - 1.50	27:00 - 29:00	-	1.50 - 2.50	≤0.50	Co:48.0 - 52.0	1200 ℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35 - 0.55	1.00 - 2.00	≤1.50	27:00 - 30:00	47.00 - 50.00	-	≤0.50	W: 4.0 - 5.5	1200 ℃
