سینی پایه کوره نوع چاه FH® | پشتیبانی از پایین برای کوره های چاه / چاه

برند: FH®

گواهینامه: ISO9001، ISO14001

مواد: فولاد مقاوم در برابر حرارت

درجه مواد: 1.4849

اندازه: φ1580x150mm یا با توجه به نقشه های شما سفارشی شده است

حداکثر دمای عملیاتی: 1100 ℃

MOQ: 2 قطعه

فیکسچرهای عملیات حرارتی FH® - تجهیزات عملیات حرارتی صنعتی مقاوم در برابر درجه حرارت بالا و قابل تنظیم توسط Wuxi Junteng Fanghu Alloy Technology Co., Ltd.، سازگار با IPSEN، AICHELIN، AFC، SECO/WARWICK، SURFACE، INDUCTOTHERM، IVA SCHMETSA، MATTSANG، IVA SCHMETSA، MATTSANG، POWERMAX، CODERE، NABERTHERM، DOWA، CAN-ENG، SANYONG، TENOVA و سایر برندهای کوره جهانی.

تماس با ما

سینی پایه کوره از نوع چاه FH®

مزایای کلیدی

ظرفیت تحمل بار سنگین
ساختار دنده ای تقویت شده و پایه های نگهدارنده استراتژیک، وزن را به طور یکنواخت توزیع می کند - پشته های بلند قطعات یا سبدهای متعدد را بدون افتادگی مرکز پشتیبانی می کند.
مواد با مقاومت خزش بالا
آلیاژهای 1.4849، 310S یا 1.4828 مقاوم در برابر حرارت، پایداری ابعادی را در دمای 850-1050 درجه سانتیگراد حفظ می کنند - بدون تغییر شکل پیشرونده در طول صدها چرخه.
گردش گاز بهینه شده است
پایه های برآمده یک شکاف بین سینی و کف کوره ایجاد می کند - اجازه می دهد تا گاز یا اتمسفر داغ در زیر پایین ترین لایه برای گرمایش یکنواخت جریان یابد.
ضد کربن / ضد نیترید
آلیاژهای سیلیکونی بالا (1.4849 / 1.4828) در برابر نفوذ کربن و نیتروژن مقاوم هستند - عمر مفید را در اتمسفرهای تهاجمی افزایش می دهد.
شکل و اندازه سفارشی
دایره ای یا مستطیلی - دقیقاً با قطر یا ابعاد داخلی کوره شما مطابقت دارد. گزینه های قطعه بندی شده برای قطرهای بزرگ.

مشخصات فنی

پارامتر	ارزش
مواد معمولی	1.4849، 310S، 1.4828 (مشخص شده توسط مشتری)
حداکثر دمای مداوم	1050 درجه سانتی گراد (1.4849) / 950 درجه سانتی گراد (310S) / 1000 درجه سانتی گراد (1.4828)
شکل	دایره ای (استاندارد) یا مستطیلی
پشتیبانی از ارتفاع پا	50 - 200 میلی متر (سفارشی)
الگوی شبکه	شبکه باز / صفحه سوراخ / جامد ریخته گری
حداکثر بار	500-3000 کیلوگرم (بسته به طراحی)
ساخت	جوشکاری دقیق یا ریخته گری سرمایه گذاری
قطرهای استاندارد	600 میلی متر، 800 میلی متر، 1000 میلی متر، 1200 میلی متر (سفارشی موجود)
طول عمر مورد انتظار	300-600 چرخه (بسته به مواد و جو)
گواهی آزمایش مواد (MTC) همراه با هر سینی پایه عملیات حرارتی FH®

چرا سینی های پایه کوره خوب FH® را انتخاب کنید؟
1. پایه و اساس کل بار شما
سینی پایه همه چیز را در بالای خود پشتیبانی می کند. اگر افت کند، ترک بخورد یا از کار بیفتد، کل دسته در معرض خطر قرار می‌گیرد - قطعات ممکن است واژگون شوند، سبدها ممکن است ببندند و گرمایش ناهموار شود. سینی های پایه FH® به طور خاص برای این نقش حیاتی مهندسی شده اند.

2. راهنمای انتخاب مواد

مواد	حداکثر دما	بهترین برای
310S	950°C	کربورسازی/سخت شدن عمومی، بارهای متوسط
1.4828	1000°C	بازپخت در دمای بالاتر، ضد کربوریزه شدن خوب
1.4849	1050°C	بارهای سنگین، چرخه های طولانی، اتمسفرهای کربوردار تهاجمی
ریخته گری نی-base	1100 درجه سانتی گراد	شرایط فوق العاده (سفارش ویژه)

3. ویژگی های طراحی که مهم هستند

ویژگی	بهره مند شوند
دنده تقویت شده زیرین	از افتادگی مرکز تحت بارهای سنگین جلوگیری می کند
پاهای تکیه گاه بلند شده	به جریان گاز در زیر لایه زیرین اجازه می دهد - گرمایش یکنواخت
سطح بالایی صاف	پایه ثابت برای چیدن سبدها
گوشه های گرد (مستطیل شکل)	تمرکز استرس را کاهش می دهد
ساخت و ساز قطعه بندی شده (قطرهای بزرگ)	نصب آسان از طریق باز شدن بالا
سطح از پیش اکسید شده	لایه اکسید محافظ را تشکیل می دهد - پوسته پوسته شدن را کاهش می دهد

4. ضد کربنات = طول عمر بیشتر

در کوره‌های کربورسازی، کربن به سینی‌های معمولی نفوذ کرده و آن‌ها را شکننده می‌کند. FH® موارد استفاده می کند:
آلیاژهای با سیلیکون بالا (1.4828، 1.4849) - سیلیکون مانعی در برابر انتشار کربن ایجاد می کند.
عملیات پیش اکسیداسیون - لایه پایدار Cr2O3 / سیO2 ایجاد می کند
سطوح صاف - چسبندگی کربن و تجمع دوده را کاهش می دهد

برنامه های کاربردی

کوره های کربناته دار از نوع چاه / گودال
کوره های آنیلینگ خوب
کوره های گرم کننده خوب (درجه حرارت متوسط تا بالا)
کوره های نیتروژن گازی نوع چاهی (با 310S یا 1.4849)
قطعات: چرخ دنده های بزرگ، شفت، حلقه ها، قالب ها، ابزار، لوله های بلند، ریخته گری سنگین

جدول درجه مواد:

فولاد مقاوم در برابر حرارت
/	گیگابایت	DIN	ASTM	JIS	ترکیب شیمیایی (%)								حداکثر دمای عملیاتی
/	گیگابایت	DIN	ASTM	JIS	C	Si	منگنز	Cr	Ni	Nb/Cb	مو	دیگر	حداکثر دمای عملیاتی
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0.30 - 0.50	≤2.00	≤1.00	24:00 - 28:00	4.00 - 6.00	-	≤0.50	-	1050 ℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0.30 - 0.50	1.00 - 2.50	≤2.00	19:00 - 23:00	8:00 - 12:00	-	≤0.50	-	950 ℃
3	ZG30Cr28Ni10	-	او	SCH17	0.20 - 0.50	≤2.00	≤2.00	26:00 - 30:00	8:00 - 11:00	-	-	-	1050 ℃
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0.30 - 0.50	1.00 - 2.50	≤2.00	24:00 - 27:00	11:00 - 14:00	-	≤0.50	-	1050 ℃
5	ZG30Cr28Ni16	-	سلام	SCH18	0.20 - 0.50	≤2.00	≤2.00	26:00 - 30:00	14:00 - 18:00	-	-	-	1100 ℃
6	ZG40Cr25Ni20Si2	1.4848	HK	SCH21	0.30 - 0.50	≤1.75	≤1.50	23:00 - 27:00	19:00 - 22:00	-	≤0.50	-	1100 ℃
7	ZG30Cr20Ni25	-	HN	SCH19	0.20 - 0.50	≤2.00	≤2.00	19:00 - 23:00	23:00 - 27:00	-	-	-	1100 ℃
8	ZG40Cr19Ni39	1.4865	HU	SCH20	0.35 - 0.75	≤2.50	≤2.00	17:00 - 21:00	37:00 - 41:00	-	-	-	1020 ℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0.35 - 0.70	≤2.00	≤2.00	15:00 - 19:00	33.00 - 37.00	-	≤0.50	-	1000 ℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30 - 0.50	≤2.00	≤2.00	24:00 - 28:00	33.00 - 37.00	0.80 - 1.80	≤0.50	-	1100 ℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	18:00 - 21:00	36.00 - 39.00	1.20- 1.80	≤0.50	-	1100 ℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	23:00 - 25:00	23:00 - 25:00	0.80 - 1.80	≤0.50	-	1050 ℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35 - 0.50	1.00 - 2.50	≤2.00	24:00 - 28:00	33.00 - 37.00	-	≤0.50	-	1100 ℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06 - 0.15	0.50 - 1.50	≤2.00	19:00 - 21:00	31:00 - 33:00	0.50 - 1.50	≤0.50	-	1050 ℃
15	ZG45Cr12Ni60	-	HW	-	0.35 - 0.75	≤2.00	≤2.00	10:00 - 14:00	58.00 - 62.00	-	-	-	1100 ℃
16	ZG45Cr18Ni66	-	HX	-	0.35 - 0.75	≤2.00	≤2.00	15:00 - 19:00	64.00 - 68.00	-	-	-	1100 ℃
17	ZG1Cr28Co50	2.4778	-	-	0.05 - 0.25	0.50 - 1.00	≤1.50	27:00 - 30:00	≤1.00	≤0.50	≤0.50	Co:48.0 - 52.0	1200 ℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25 - 0.35	0.50 - 1.50	0.50 - 1.50	27:00 - 29:00	-	1.50 - 2.50	≤0.50	Co:48.0 - 52.0	1200 ℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35 - 0.55	1.00 - 2.00	≤1.50	27:00 - 30:00	47.00 - 50.00	-	≤0.50	W: 4.0 - 5.5	1200 ℃

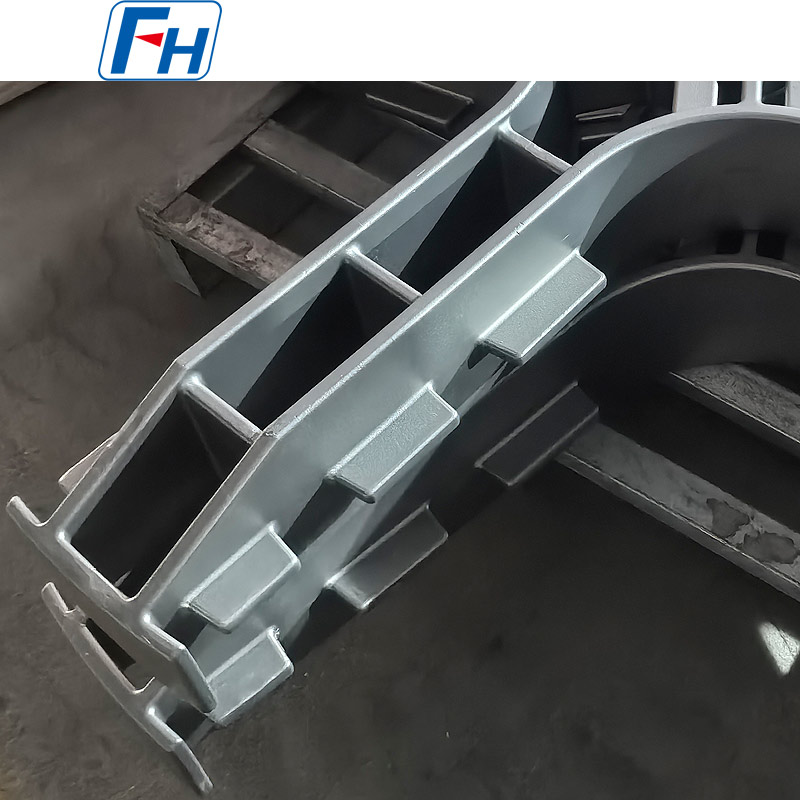

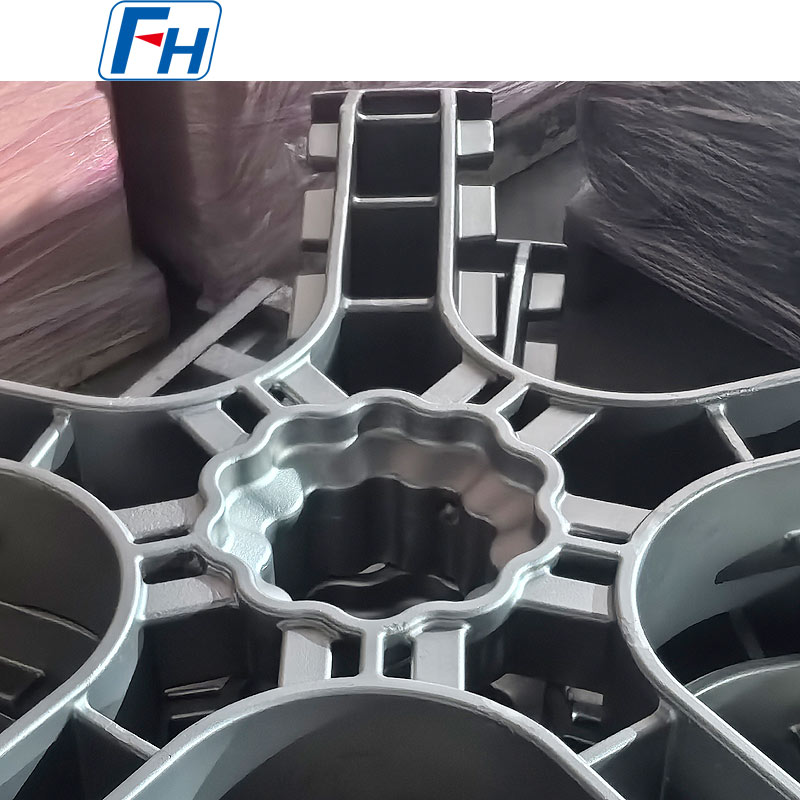

عکس های اصلی از سینی های پایه عملیات حرارتی FH®

فرآیند سفارش

قطر داخلی کوره (یا طول × عرض) و عمق را ارائه دهید
حداکثر وزن بار و دمای عملیاتی را به اشتراک بگذارید
اتمسفر را مشخص کنید (هوا، کربورکننده، اندوگاز، نیتروژن، آمونیاک)
FH® درجه مواد، الگوی شبکه، ارتفاع پا و طرح دنده را پیشنهاد می کند
تولید: 10-20 روز کاری
تحویل شامل: MTC، گزارش بازرسی صافی، راهنمای نصب است

سوالات متداول:

Q1: چرا من به یک سینی پایه مخصوص برای کوره نوع چاه خود نیاز دارم؟ آیا نمی توانم فقط از یک سبد معمولی در کف کوره استفاده کنم؟
ج: قرار دادن سبدها به طور مستقیم بر روی کف کوره، گردش گاز را در زیر لایه زیرین مسدود می کند و باعث گرمایش ناهموار می شود. همچنین تمام وزن را روی یک ناحیه تماس کوچک متمرکز می کند. سینی‌های پایه FH® دارای پایه‌های برآمده برای جریان گاز و دنده‌های تقویت‌شده برای توزیع یکنواخت بارهای سنگین - از گرمایش ناهموار و خرابی زودرس سینی جلوگیری می‌کند.

Q2: چه ماده ای را برای یک کوره کربوریزاسیون خوب در دمای 930 درجه سانتی گراد با بار کلی 1200 کیلوگرم توصیه می کنید؟
A: 1.4849 توصیه ما است. بهترین مقاومت خزشی و ضد کربوریزه شدن را برای بارهای سنگین در دمای 930 درجه سانتی گراد ارائه می دهد. عمر مورد انتظار: 400-600 سیکل. 310S در آن بار و دما مرزی خواهد بود - انتظار می رود پس از 150 تا 200 چرخه فروکش کند. ما می توانیم تجزیه و تحلیل هزینه چرخه عمر را برای کمک به تصمیم گیری ارائه دهیم.

Q3: چگونه سینی پایه را تمیز و نگهداری کنم؟
پاسخ: هر 100 تا 150 چرخه، سینی را در حین خاموش شدن برنامه ریزی شده بردارید و به آرامی با مهره ها منفجر کنید (دانه های شیشه ای، ≤0.3 مگاپاسکال) تا دوده کربن و رسوبات شل شوند. صافی یک سطح صاف را بررسی کنید. اگر افتادگی بیش از 5 میلی متر بیش از 1000 میلی متر است، تعویض یا تعمیر را در نظر بگیرید. با حرارت چکش نزنید یا صاف نکنید - این باعث ایجاد نقاط تنشی می شود که منجر به ترک خوردن می شود.

Q4: کوره نوع چاه من 1400 میلی متر قطر دارد. آیا می توانید یک سینی پایه یک تکه درست کنید؟
پاسخ: برای قطرهای بیش از 1000 میلی متر، ما معمولاً طرح های قطعه بندی شده (3 تا 4 قطعه به هم پیوسته) را توصیه می کنیم. قطعات از طریق دهانه بالایی بدون ورود به کوره نصب می شوند. آنها همچنین انبساط حرارتی را بهتر از یک قطعه بزرگ کنترل می کنند. بله، اگر کوره شما اجازه دسترسی کناری یا پایینی را می‌دهد، می‌توانیم یک تکه بسازیم - لطفاً روش دسترسی را تأیید کنید.

Q5: آیا می توان از این سینی پایه در یک کوره نیتروژن گازی از نوع چاه استفاده کرد؟
ج: بله. برای نیتریدینگ گاز (500-580 درجه سانتیگراد)، ما 310S یا 1.4849 را توصیه می کنیم. هر دو در برابر شکنندگی نیتروژن بهتر از درجه های پایین تر مقاومت می کنند. توجه داشته باشید که تمام سینی های فولاد ضد زنگ در طول زمان یک لایه نیترید سطحی ایجاد می کنند - تمیز کردن منظم هر 50 تا 80 سیکل توصیه می شود. برای نیتریدینگ یونی (پلاسما)، سطوح صاف و لبه های گرد را برای کاهش قوس ها توصیه می کنیم.

Q6: ضمانت شما چیست و آیا گواهی مواد را ارائه می دهید؟
پاسخ: 12 ماه در برابر عیوب ساخت (ترک های جوش، عیوب ریخته گری، عیوب مواد). خزش معمولی، کربوریزاسیون/نیتریداسیون سطح، و افتادگی تدریجی سایش معمولی در نظر گرفته می‌شوند – بدون پوشش. هر سینی پایه دارای گواهی تست مواد (MTC) برای ردیابی کامل است. گزارش های بازرسی جوش در صورت درخواست موجود است.
