لوله های تابشی FH® - اجزای کوره با کارایی بالا

بررسی اجمالی محصول
FH® Radiant Tube یک قطعه با کیفیت بالا و بادوام است که برای کوره های صنعتی و سیستم های عملیات حرارتی طراحی شده است. لوله های تابشی FH® که برای حداکثر راندمان حرارتی، عمر طولانی و عملکرد قابل اعتماد طراحی شده اند، برای گاز طبیعی، هیدروژن یا سایر کوره های گاز صنعتی مورد استفاده در صنایع خودروسازی، هوافضا، فولاد و متالورژی ایده آل هستند.

لوله های تابشی FH® که از آلیاژهای درجه حرارت بالا و سوپرآلیاژهای مبتنی بر کبالت ساخته شده اند، مقاومت بسیار خوبی در برابر اکسیداسیون، کربوریزاسیون و خستگی حرارتی دارند و آنها را برای عملیات مداوم در دمای بالا مناسب می کند.

ویژگی های کلیدی

عملکرد استثنایی در دمای بالا
لوله های تابشی FH® طوری طراحی شده اند که در برابر دمای مداوم کوره تا 1200 درجه سانتیگراد مقاومت کنند و یکپارچگی ساختاری را در شرایط سخت حفظ کنند.
مقاومت عالی در برابر اکسیداسیون و کربوریزاسیون
ساخته شده از آلیاژهای درجه یک مقاوم در برابر حرارت برای مقاومت در برابر پوسته پوسته شدن، اکسیداسیون و کربن برای عمر عملیاتی طولانی‌تر.
انتقال حرارت کارآمد
طراحی بهینه، توزیع یکنواخت گرما، بهبود راندمان کوره و کاهش مصرف انرژی را تضمین می کند.
ساخت و ساز بادوام و قابل اعتماد
مواد سنگین و ساخت دقیق، دوام طولانی مدت را حتی در چرخه های حرارتی مکرر فراهم می کنند.
راه حل های قابل تنظیم
در طول، قطر، ضخامت دیوار و مواد مختلف برای مطابقت با انواع مختلف کوره و کاربردهای صنعتی موجود است.

برنامه های کاربردی
لوله های تابشی FH® به طور گسترده در موارد زیر استفاده می شود:

کوره های صنعتی گازسوز
خطوط بازپخت، کربورسازی و تمپرینگ
سیستم های کوره پیوسته و دسته ای
عملیات حرارتی اجزای خودرو و هوافضا
پردازش فولاد و آلیاژ
مهندسی دقیق و صنایع متالورژی

چرا لوله های تابشی FH® را انتخاب کنید؟

راندمان حرارتی بالا
طراحی بهینه لوله انتقال حرارت کارآمد و صرفه جویی در انرژی را تضمین می کند.
عمر طولانی خدمات
مقاومت برتر در برابر اکسیداسیون، کربوریزاسیون و خستگی حرارتی باعث کاهش فرکانس تعمیر و نگهداری و تعویض می شود.
عملکرد قابل اعتماد کوره
عملکرد حرارتی ثابت را برای نتایج عملیات حرارتی یکنواخت حفظ می کند.
پشتیبانی مهندسی سفارشی
FH® لوله های کاملاً قابل تنظیم را برای مطابقت با ابعاد کوره، نوع سوخت و نیازهای تولید ارائه می دهد.
مورد اعتماد تولیدکنندگان صنعتی جهانی
لوله های تابشی FH® توسط کارخانه های تولید و عملیات حرارتی پیشرو در سراسر اروپا و آمریکای شمالی استفاده می شود.

جدول درجه مواد

فولاد مقاوم در برابر حرارت
/	گیگابایت	DIN	ASTM	JIS	ترکیب شیمیایی (%)								حداکثر دمای عملیاتی
/	گیگابایت	DIN	ASTM	JIS	C	سی	منگنز	Cr	نی	Nb/Cb	مو	دیگر	حداکثر دمای عملیاتی
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0.30 - 0.50	≤2.00	≤1.00	24:00 - 28:00	4.00 - 6.00	-	≤0.50	-	1050 ℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0.30 - 0.50	1.00 - 2.50	≤2.00	19:00 - 23:00	8:00 - 12:00	-	≤0.50	-	950 ℃
3	ZG30Cr28Ni10	-	او	SCH17	0.20 - 0.50	≤2.00	≤2.00	26:00 - 30:00	8:00 - 11:00	-	-	-	1050 ℃
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0.30 - 0.50	1.00 - 2.50	≤2.00	24:00 - 27:00	11:00 - 14:00	-	≤0.50	-	1050 ℃
5	ZG30Cr28Ni16	-	سلام	SCH18	0.20 - 0.50	≤2.00	≤2.00	26:00 - 30:00	14:00 - 18:00	-	-	-	1100 ℃
6	ZG40Cr25Ni20Si2	1.4848	HK	SCH21	0.30 - 0.50	≤1.75	≤1.50	23:00 - 27:00	19:00 - 22:00	-	≤0.50	-	1100 ℃
7	ZG30Cr20Ni25	-	HN	SCH19	0.20 - 0.50	≤2.00	≤2.00	19:00 - 23:00	23:00 - 27:00	-	-	-	1100 ℃
8	ZG40Cr19Ni39	1.4865	HU	SCH20	0.35 - 0.75	≤2.50	≤2.00	17:00 - 21:00	37:00 - 41:00	-	-	-	1020 ℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0.35 - 0.70	≤2.00	≤2.00	15:00 - 19:00	33:00 - 37:00	-	≤0.50	-	1000 ℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30 - 0.50	≤2.00	≤2.00	24:00 - 28:00	33:00 - 37:00	0.80 - 1.80	≤0.50	-	1100 ℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	18:00 - 21:00	36.00 - 39.00	1.20- 1.80	≤0.50	-	1100 ℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	23:00 - 25:00	23:00 - 25:00	0.80 - 1.80	≤0.50	-	1050 ℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35 - 0.50	1.00 - 2.50	≤2.00	24:00 - 28:00	33:00 - 37:00	-	≤0.50	-	1100 ℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06 - 0.15	0.50 - 1.50	≤2.00	19:00 - 21:00	31:00 - 33:00	0.50 - 1.50	≤0.50	-	1050 ℃
15	ZG45Cr12Ni60	-	HW	-	0.35 - 0.75	≤2.00	≤2.00	10:00 - 14:00	58.00 - 62.00	-	-	-	1100 ℃
16	ZG45Cr18Ni66	-	HX	-	0.35 - 0.75	≤2.00	≤2.00	15:00 - 19:00	64.00 - 68.00	-	-	-	1100 ℃
17	ZG1Cr28Co50	2.4778	-	-	0.05 - 0.25	0.50 - 1.00	≤1.50	27:00 - 30:00	≤1.00	≤0.50	≤0.50	Co:48.0 - 52.0	1200 ℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25 - 0.35	0.50 - 1.50	0.50 - 1.50	27:00 - 29:00	-	1.50 - 2.50	≤0.50	Co:48.0 - 52.0	1200 ℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35 - 0.55	1.00 - 2.00	≤1.50	27:00 - 30:00	47.00 - 50.00	-	≤0.50	W: 4.0 - 5.5	1200 ℃

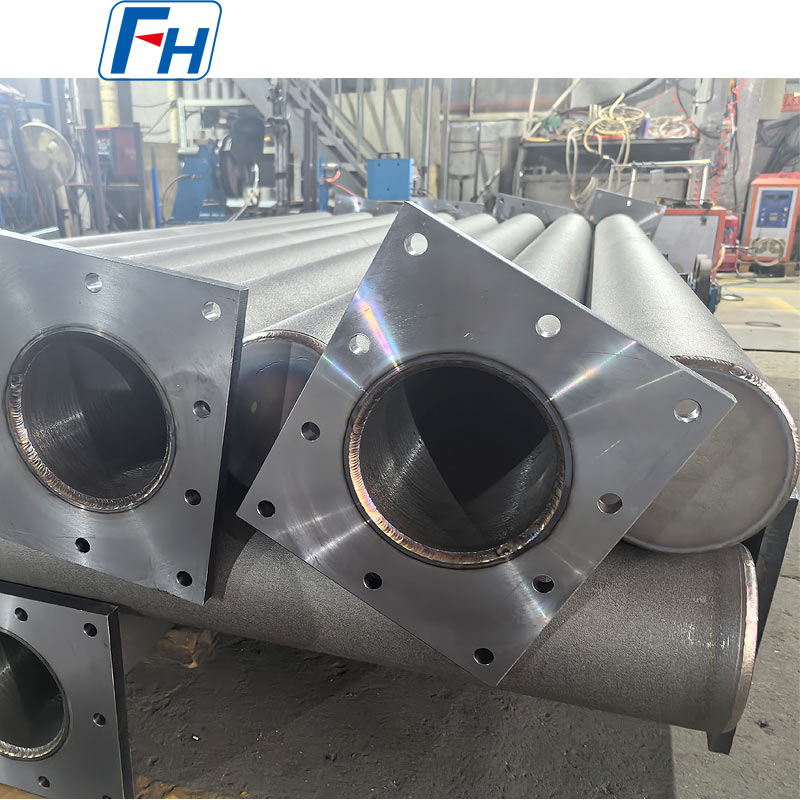

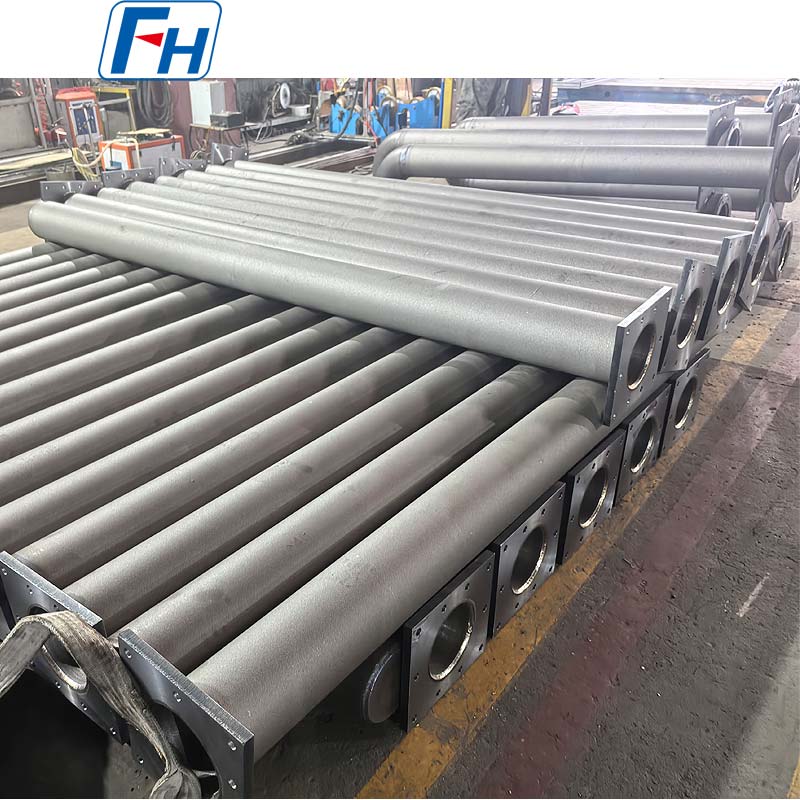

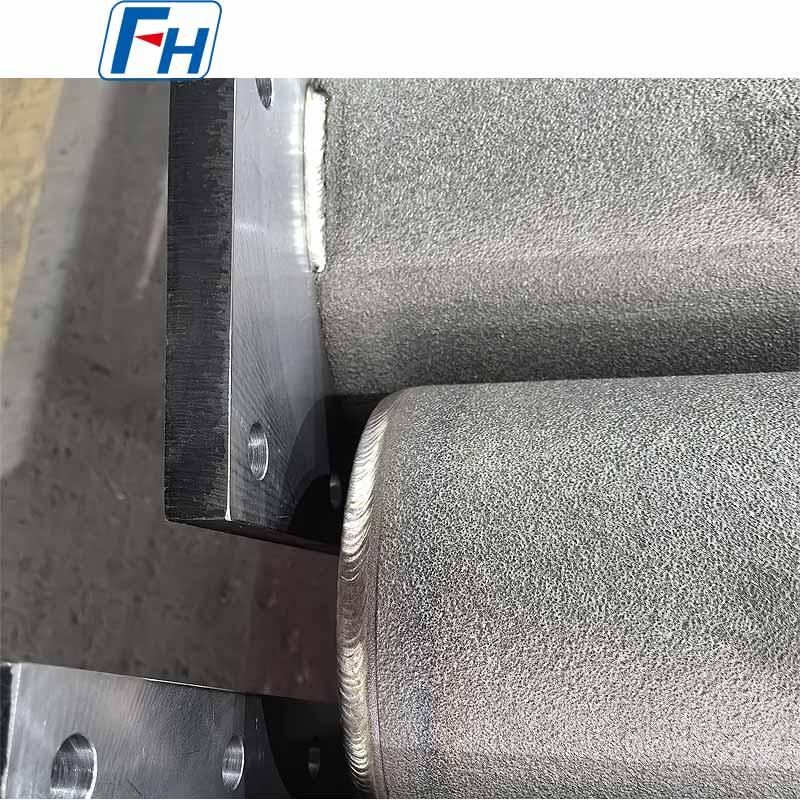

عکس های اصلی FH® Radiant Tubes

سوالات متداول

س: لوله های تابشی FH® برای چه نوع کوره هایی مناسب هستند؟
پاسخ: لوله های تابشی FH® به طور گسترده در کوره های گاز سوز، پیوسته، دسته ای، آنیلینگ و عملیات حرارتی استفاده می شود.

س: چه موادی برای لوله های تابشی FH® موجود است؟
پاسخ: ما گزینه های آلیاژی فولاد آلیاژی مقاوم در برابر حرارت و سوپرآلیاژ HR25 مبتنی بر کبالت را برای محیط ها و دماهای مختلف کوره ارائه می دهیم.

س: حداکثر دمای عملیاتی چقدر است؟
A: لوله های تابشی FH® معمولاً می توانند به طور مداوم در دماهای تا 1200 درجه سانتیگراد کار کنند.

س: آیا FH® می تواند لوله های تابشی سفارشی تولید کند؟
ج: بله. ما قطر، طول، ضخامت دیوار و طرح لوله را بر اساس مشخصات کوره شما ارائه می دهیم.

س: مزایای لوله های تابشی FH® چیست؟
پاسخ: لوله های تابشی FH® راندمان انتقال حرارت عالی، مقاومت در برابر اکسیداسیون، عمر طولانی و عملکرد قابل اعتماد در دمای بالا را ارائه می دهند.
