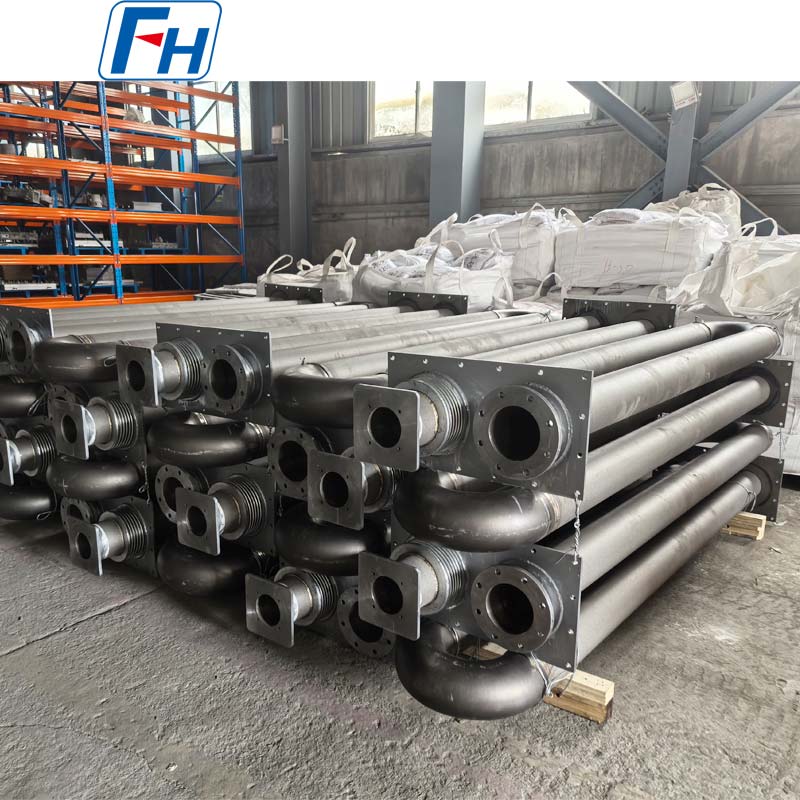

لوله تابشی U شکل برای کوره های صنعتی
لوله های تابشی U شکل آلیاژی FH® برای کاربردهای گرمایش غیر مستقیم در کوره های عملیات حرارتی صنعتی طراحی شده اند. ساختار U شکل یک سطح انتقال حرارت بزرگ را فراهم می کند در حالی که فضای احتراق را از محفظه کوره جدا نگه می دارد و به گرمایش پایدار و یکنواخت کوره کمک می کند.

لوله های تابشی ما که از آلیاژهای مقاوم در برابر درجه حرارت بالا ساخته شده اند، می توانند با توجه به دمای کار، جو کوره، ابعاد لوله، طراحی مشعل و شرایط خدمات سفارشی شوند.

ویژگی های کلیدی

• مقاومت بالا در برابر اکسیداسیون و خوردگی در دمای بالا

• استحکام خوب و پایداری ابعادی در دماهای بالا

• برای انتقال حرارت تابشی کارآمد و یکنواخت طراحی شده است

• مناسب برای کوره های صنعتی پیوسته و دسته ای

• قطر لوله سفارشی، ضخامت دیوار، طول و ابعاد U-bend
• موجود در انواع فولادهای ضد زنگ مقاوم در برابر حرارت و آلیاژهای مبتنی بر نیکل

• ساخت بر اساس نقشه های مشتری یا ابعاد کوره موجود

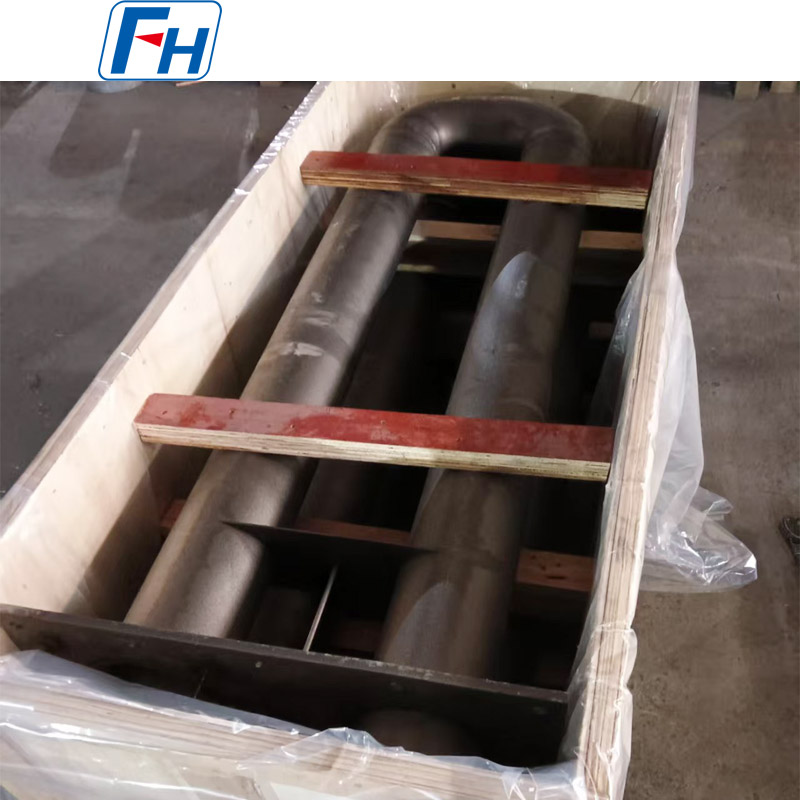

• بازرسی قبل از حمل و نقل موجود است


مشخصات معمولی

برنامه های کاربردی معمولی
لوله های تابشی U شکل به طور گسترده در موارد زیر استفاده می شود:

• کوره های عملیات حرارتی

• کوره های کربورسازی

• کوره های آنیلینگ

• کوره های سخت کننده

• کوره های پیوسته

• کوره های غلتکی

• کوره های دسته ای

• کوره های گرمایش صنعتی

• خطوط فرآوری فولاد

• تجهیزات عملیات حرارتی فلز


T هی به ویژه برای سیستم های کوره ای که نیاز به گرمایش غیر مستقیم و اتمسفر کوره کنترل شده دارند، مناسب هستند.

گزینه های مواد آلیاژی مقاوم در برابر حرارت
انتخاب مواد برای عمر مفید لوله تابشی بسیار مهم است.

بسته به دمای کوره، اتمسفر و شرایط چرخه حرارتی، آلیاژ FH® می تواند لوله های تابشی را از درجه های مختلف آلیاژ مقاوم در برابر حرارت تولید کند، از جمله:

• 1.4848 / آلیاژهای مقاوم در برابر حرارت از نوع AISI 309

• 1.4849 / آلیاژهای مقاوم در برابر حرارت از نوع AISI 310

• 1.4852 آلیاژهای مقاوم در برابر حرارت

• 2.4879 گرید آلیاژی با دمای بالا

• آلیاژهای مقاوم در برابر حرارت با نیکل و کروم بالا

• آلیاژهای مبتنی بر نیکل برای شرایط سخت تر کوره


ماده نهایی باید با توجه به دمای عملیاتی واقعی، جو کوره، بار و عمر مورد انتظار انتخاب شود.

جدول انتخاب مواد

تولید و ساخت
بسته به طراحی، لوله های تابشی U شکل را می توان با استفاده از ترکیبی از موارد زیر تولید کرد:
ریخته گری گریز از مرکز / ریخته گری استاتیک ← ماشینکاری ← مونتاژ لوله ← ساخت U-bend → جوشکاری → بازرسی ابعادی → تکمیل سطح → بازرسی نهایی

برای لوله های تابشی بزرگ یا با دمای بالا، توجه ویژه به موارد زیر داده می شود:

• صاف بودن لوله

• قوام ضخامت دیوار

• کیفیت جوش

• هندسه U-bend

• ابعاد کلی

• مقاومت در برابر تغییر شکل در دمای بالا


این به کاهش شکست زودرس ناشی از استرس حرارتی، اکسیداسیون و اعوجاج ابعادی کمک می کند.

طراحی شده برای خدمات کوره با دمای بالا
لوله های تابشی تحت سیکل های مکرر گرمایش و سرمایش کار می کنند. مکانیسم های رایج شکست عبارتند از:

• اکسیداسیون در دمای بالا

• خستگی حرارتی

• تغییر شکل خزشی

• خم شدن لوله

• ترک خوردگی جوش

• گرمای بیش از حد موضعی

• خوردگی در دمای بالا


بنابراین آلیاژ FH® طراحی لوله تابشی را با توجه به شرایط واقعی کوره مشتری به جای انتخاب مواد فقط بر اساس دمای اسمی ارزیابی می کند.
برای انتخاب دقیق تر مواد، توصیه می کنیم:
طول عمر مورد انتظار مشعل لوله کشش لوله اتمسفر کوره دمای عملیاتی.

لوله های تابشی U شکل سفارشی
ما لوله های تابشی U شکل را با توجه به نقشه های مشتری و نیازهای کوره تولید می کنیم.
پارامترهای سفارشی عبارتند از:

• قطر بیرونی

• قطر داخلی

• ضخامت دیوار

• طول لوله مستقیم

• شعاع خم U

• ارتفاع کلی

• ابعاد اتصال

• ابعاد فلنج

• رابط مشعل

• درجه مواد

• الزامات جوشکاری


لوله های تابشی موجود نیز می توانند بر اساس نمونه ها، نقشه ها یا اندازه گیری های ابعادی تولید شوند.

بازرسی کیفیت
بسته به نیاز پروژه، بازرسی ممکن است شامل موارد زیر باشد:

• تجزیه و تحلیل ترکیب شیمیایی

• بازرسی ابعادی

• بازرسی بصری

• بازرسی جوش

• تست خواص مکانیکی

• بازرسی سطحی

• تأیید مواد آلیاژی مقاوم در برابر حرارت


الزامات بازرسی اضافی را می توان قبل از تولید مورد بحث قرار داد.

چرا آلیاژ FH® را انتخاب کنید؟
آلیاژ FH® متخصص در قطعات آلیاژی مقاوم در برابر حرارت سفارشی برای کوره های صنعتی و تجهیزات عملیات حرارتی است.
توانایی های تولید ما شامل موارد زیر است:

• لوله های تابشی

• غلطک های کوره

• وسایل عملیات حرارتی

• سبدهای کوره

• سینی های کوره

• اجزای فن کوره

• لوله های ریخته گری گریز از مرکز

• ریخته گری آلیاژی مقاوم در برابر حرارت


ما از تولید OEM و مبتنی بر نقشه برای تولید کنندگان کوره، کارخانه های تصفیه حرارتی، کارخانه های فولاد و شرکت های تجهیزات صنعتی در سراسر جهان پشتیبانی می کنیم.

درخواست یک نقل قول
برای نقل قول دقیق برای لوله تابشی U شکل خود، لطفاً برای ما ارسال کنید:

1. نقاشی محصول

2. قطر لوله و ضخامت دیواره

3. ابعاد کلی

4. درجه مواد

5. دمای عملیاتی

6. جو کوره

7. مقدار مورد نیاز

8. عکس های لوله تابشی موجود، در صورت وجود


نقشه یا کوره مورد نیاز خود را برای انتخاب مواد و نقل قول برای ما ارسال کنید.
