W Type Radiant Tube سازنده | لوله تابشی کوره آلیاژی HT | آلیاژ FH®

بررسی اجمالی محصول
FH® آلیاژ لوله های تابشی سفارشی W را برای کوره های عملیات حرارتی صنعتی تولید می کند که برای کاربردهای گرمایش غیرمستقیم که در آن انتقال حرارت پایدار، مقاومت در برابر دمای بالا و قابلیت اطمینان ساختاری طولانی مدت مورد نیاز است، طراحی شده است.
این لوله تابشی W شکل از آلیاژ مقاوم در برابر حرارت HT با اندازه کلی 1860 × 610 میلی متر ساخته شده است. پیکربندی W چند گذری آن یک سطح تابشی موثر بزرگ را در یک فضای کوره نسبتا فشرده فراهم می کند و آن را برای کوره های صنعتی که نیاز به گرمایش کارآمد و یکنواخت دارند مناسب می کند.
هر لوله تابشی را می توان با توجه به ابعاد کوره مشتری، آرایش مشعل، طراحی فلنج، قطر لوله و شرایط عملیاتی ساخت.

مشخصات محصول

اندازه های سفارشی، مواد، قطر لوله و ساختار فلنج با توجه به نقشه ها یا شرایط عملیاتی کوره در دسترس هستند.

لوله تابشی نوع W چیست؟
یک لوله تابشی نوع W یک جزء گرمایش کوره غیرمستقیم است که از چند بخش لوله مستقیم که از طریق خم های برگشتی به هم متصل شده اند تا یک مسیر گاز W شکل را تشکیل دهند.
در حین کار کوره، گازهای احتراق داغ از مسیر داخلی لوله تابشی جریان می یابد. گرما از طریق دیواره لوله آلیاژی مقاوم در برابر حرارت منتقل می شود و بدون اینکه گازهای احتراق مستقیماً با قطعات کار تماس پیدا کنند به داخل محفظه کوره تابش می شود.
این طرح معمولاً زمانی مورد استفاده قرار می گیرد که جو کوره یا سطح محصول باید از محصولات احتراق جدا بماند.
در مقایسه با طرح‌های ساده‌تر مستقیم یا نوع U، پیکربندی W می‌تواند سطح تابشی بزرگ‌تری را در محفظه کوره موجود فراهم کند.

ویژگی های کلیدی لوله تابشی HT W نوع ما
ساخت و ساز آلیاژی مقاوم در برابر حرارت HT
این لوله از آلیاژ مقاوم در برابر حرارت درجه HT ساخته شده است که برای محیط های کوره های با دمای بالا انتخاب شده است.
این ماده مقاومت خوبی در برابر موارد زیر ایجاد می کند:

• اکسیداسیون در دمای بالا

• چرخه های گرمایش و سرمایش مکرر

• تغییر شکل حرارتی

• حمله جوی کوره

• خدمات طولانی مدت در دمای بالا


انتخاب مواد همچنین می تواند با توجه به دمای کوره، جو و عمر مورد انتظار تنظیم شود.

سطح گرمایش تابشی بزرگ
پیکربندی W شکل چندین بخش گرمایشی را در یک مجموعه لوله تابشی ایجاد می کند.
این به افزایش سطح تابشی موجود کمک می کند و به طراحان کوره اجازه می دهد تا از محفظه گرمایش استفاده موثر کنند.
پیکربندی 1860 × 610 میلی متر که در اینجا نشان داده شده است برای نصب کوره خاص مشتری ساخته شده است.

سفارشی برای نصب کوره طراحی شده است
لوله های تابشی محصولات کالایی استاندارد نیستند.
ابعاد معمولاً باید با ابعاد موجود مطابقت داشته باشند:

• محفظه کوره

• مشعل

• بازیابی کننده

• فلنج نصب

• دیوار کوره

• ساپورت های لوله

• الزامات جریان گاز


آلیاژ FH® می‌تواند لوله‌های تابشی W را بر اساس نقشه‌های دوبعدی، مدل‌های سه بعدی یا نمونه فیزیکی موجود تولید کند.
اگر مشتری نقشه کاملی نداشته باشد، اطلاعات عملیاتی نیز می تواند برای ارزیابی مهندسی ارائه شود.

ساخت کوره های سنگین

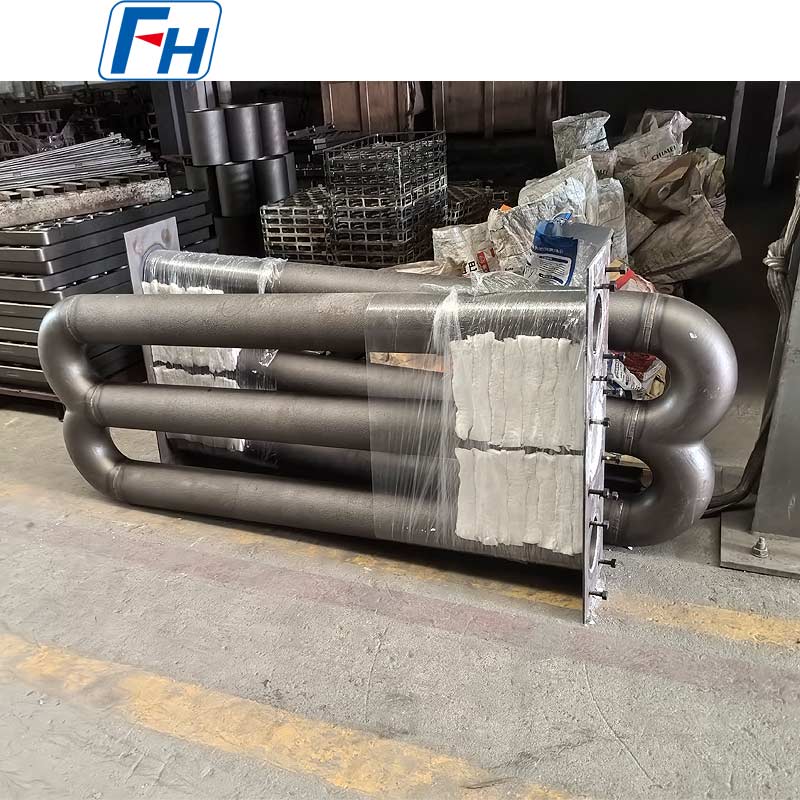

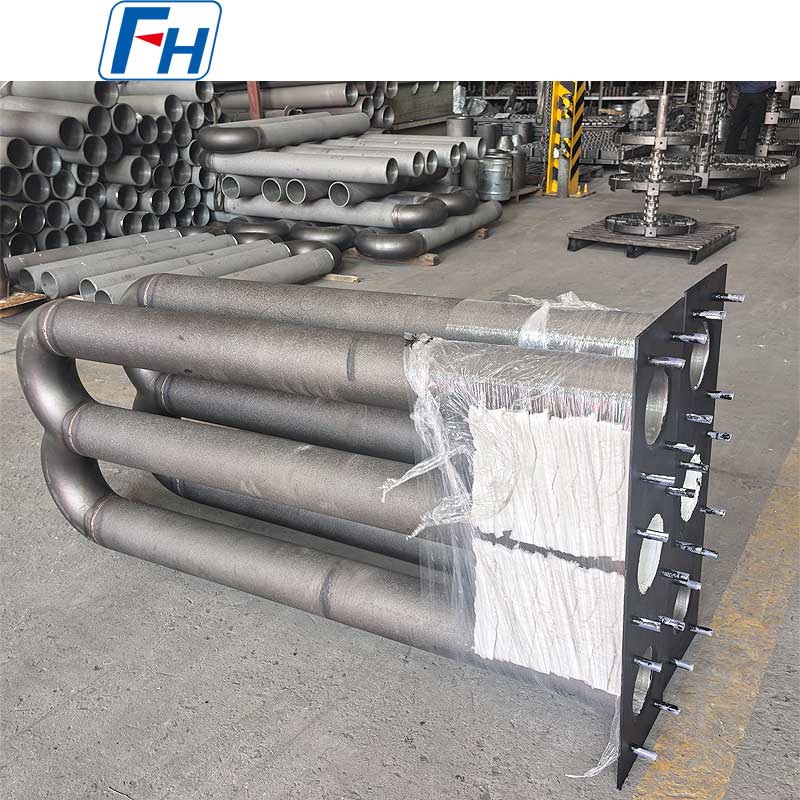

لوله تابشی W نشان داده شده در تصویر محصول از یک ساختار چندبخشی قوی با فلنج نصب یکپارچه استفاده می کند.

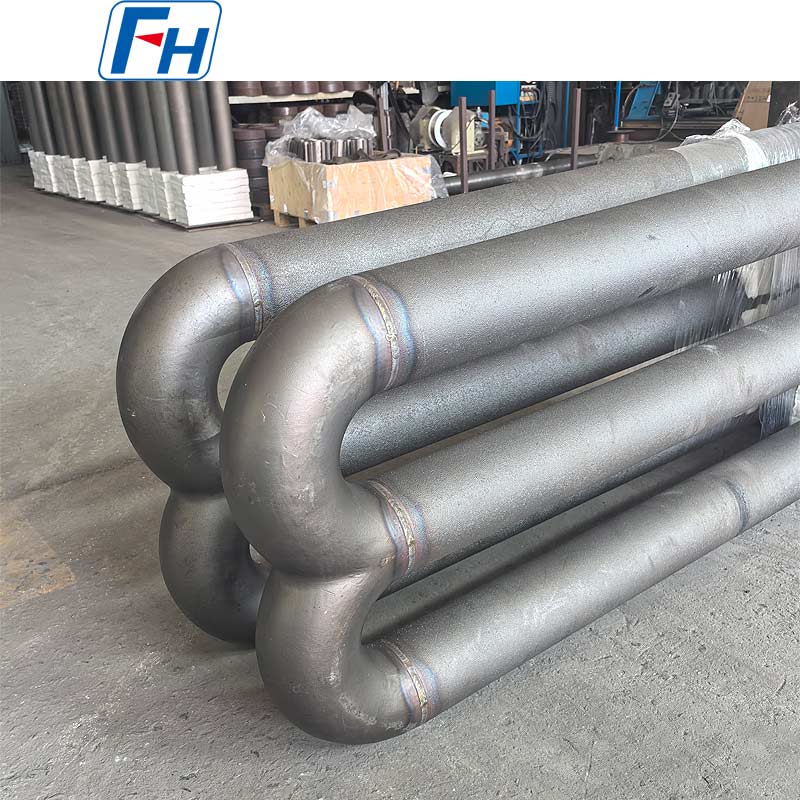

مناطق بحرانی مانند اتصالات لوله، خم های برگشتی و رابط های فلنج با توجه به دقت ابعادی ساخته می شوند زیرا این مناطق به ویژه برای عملکرد قابل اعتماد تحت چرخه حرارتی مکرر مهم هستند.

برنامه های کاربردی معمولی
لوله های تابشی از نوع آلیاژی FH® W را می توان در طیف گسترده ای از سیستم های گرمایش صنعتی استفاده کرد، از جمله:

• کوره های عملیات حرارتی

• کوره های پیوسته

• کوره های آنیلینگ

• کوره های کربورسازی

• کوره های سخت کننده

• کوره های غلتکی

• کوره های گرمایش صنعتی

• کوره های اتمسفر حفاظتی

• کوره های پردازش فلز


آنها به ویژه برای کاربردهایی که حرارت غیر مستقیم و اتمسفر کنترل شده کوره مورد نیاز است مناسب هستند.

چرا از آلیاژ HT برای لوله های تابشی کوره استفاده می شود؟
لوله های تابشی به طور مداوم در معرض شرایط عملیاتی شدید قرار دارند.
در طول سرویس، لوله ممکن است دمای بالای گاز داخلی، دمای کوره خارجی، اکسیداسیون و انبساط و انقباض حرارتی مکرر را تجربه کند.
بنابراین، مواد لوله تابشی باید استحکام مکانیکی بیش از دمای اتاق داشته باشد.
آلیاژ مقاوم در برابر حرارت HT برای کاربردهای با دمای بالا طراحی شده است و می تواند ترکیبی از مقاومت در برابر اکسیداسیون و پایداری ساختاری در دمای بالا مورد نیاز برای اجزای کوره های صنعتی را فراهم کند.
با این حال، مواد صحیح باید همیشه با توجه به شرایط عملیاتی واقعی انتخاب شود.
آلیاژ FH® می تواند لوله های تابشی را در درجه های مختلف آلیاژ مقاوم در برابر حرارت تولید کند بسته به موارد زیر:
دمای کار · جو کوره · نوع مشعل · ابعاد لوله · چرخه گرمایش · عمر مورد انتظار

تولید لوله تابشی سفارشی نوع W
آلیاژ FH® به جای محصولات با اندازه استاندارد، بر اجزای کوره سفارشی تمرکز دارد.
برای لوله های تابشی نوع W، می توانیم سفارشی کنیم:
پیکربندی لوله
نوع W، نوع U، نوع I، نوع M، نوع P، نوع مستقیم و طرح‌های لوله تابشی خمیده خاص موجود است.
ابعاد
پارامترهای زیر را می توان با توجه به نقشه شما تولید کرد:

• طول کلی

• عرض کلی

• قطر بیرونی لوله

• ضخامت دیواره لوله

• فاصله مرکز

• شعاع خم شدن

• ابعاد فلنج

• موقعیت های سوراخ نصب


مواد
گریدهای مختلف آلیاژ مقاوم در برابر حرارت را می توان با توجه به شرایط عملیاتی و نیاز مشتری عرضه کرد.
فلنج و ساختار نصب

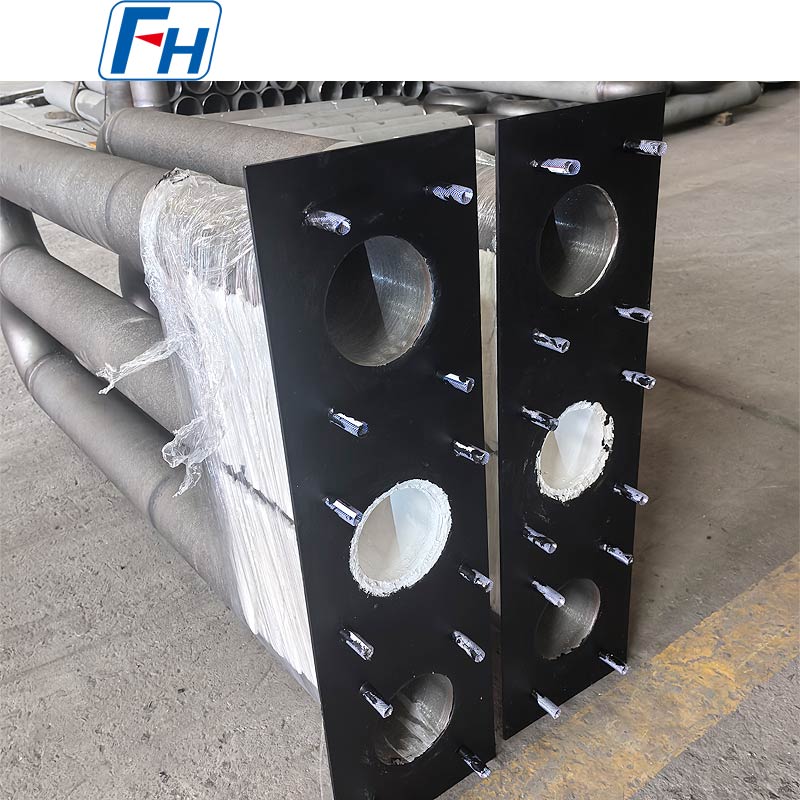

فلنج ها، صفحات نصب و سازه های اتصال را می توان متناسب با نصب کوره موجود تولید کرد.

تولید و کنترل کیفیت لوله تابشی
برای بهبود ثبات ابعادی و قابلیت اطمینان خدمات، آلیاژ FH® مراحل مهم ساخت هر لوله تابشی سفارشی را کنترل می کند.
روش های تولید و بازرسی معمولی عبارتند از:
مواد preparation → Tube processing → Bend/connection preparation → Assembly → Welding → Dimensional inspection → Surface inspection → Final inspection → Packing
بسته به طراحی و مشخصات مشتری، مواد اضافی یا اسناد بازرسی کیفیت نیز می تواند ارائه شود.

اطلاعات مورد نیاز برای نقل قول
برای نقل قول سریع تر، لطفا برای ما ارسال کنید:

1. طراحی لوله تابشی

2. قطر بیرونی لوله and wall thickness

3. ابعاد کلی

4. مواد specification

5. دمای عملیاتی

6. جو کوره

7. مشعل type

8. مقدار مورد نیاز


در صورت در دسترس نبودن نقشه کامل، می توانید عکس های لوله تابشی موجود را همراه با ابعاد اصلی و شرایط کار کوره برای ما ارسال کنید.
تیم مهندسی ما می تواند اطلاعات را قبل از تولید ارزیابی کند.

چرا آلیاژ FH® را انتخاب کنید؟
آلیاژ FH® در ساخت قطعات کوره آلیاژی مقاوم در برابر حرارت برای کاربردهای عملیات حرارتی صنعتی تخصص دارد.
محدوده محصولات ما شامل:

• لوله های تابشی

• غلطک های کوره

• وسایل عملیات حرارتی

• سینی های عملیات حرارتی

• سبدهای عملیات حرارتی

• شبکه های کوره

• لوله های ریخته گری گریز از مرکز

• ریخته گری آلیاژی مقاوم در برابر حرارت

• لوازم جانبی کوره سفارشی


ما از سفارشی سازی مبتنی بر نقشه و برنامه کاربردی برای پروژه های جایگزین و پروژه های کوره های جدید پشتیبانی می کنیم.

لوله های تابشی سفارشی نوع W از آلیاژ FH®
به دنبال تولید کننده لوله تابشی نوع W برای کوره عملیات حرارتی خود هستید؟
آلیاژ FH® لوله های تابشی آلیاژی مقاوم در برابر حرارت سفارشی را بر اساس نقشه های شما و شرایط عملیاتی واقعی کوره ارائه می دهد.
نقشه، ابعاد، مشخصات مواد و دمای کار خود را برای ارزیابی فنی و نقل قول برای ما ارسال کنید.

سوالات متداول
Q1: آیا می توانید لوله های تابشی 1860 × 610 میلی متر W را بسازید؟
بله. آلیاژ FH® می تواند این مشخصات لوله تابشی نوع HT W را تولید کند و همچنین می تواند ابعاد را مطابق با طراحی کوره شما سفارشی کند.

Q2: مزیت یک لوله تابشی نوع W چیست؟
ساختار W شکل یک مسیر گرمایش چند گذر طولانی‌تر و یک سطح تابشی بزرگ‌تر در یک منطقه نصب کوره نسبتا فشرده ایجاد می‌کند.

Q3: آیا می توان قطر لوله و ضخامت دیواره را سفارشی کرد؟
بله. قطر لوله، ضخامت دیوار، فاصله مرکز، شعاع خم، ابعاد کلی و ساختارهای اتصال همگی می توانند سفارشی شوند.

Q4: آیا می توانید صفحه نصب و بلوک های عایق را با هم تهیه کنید؟
بله. لوله تابشی را می توان به عنوان یک مجموعه کامل با صفحات نصب، بلوک های عایق، ناودانی ها و اجزای نصب مرتبط عرضه کرد.

Q5: آیا می توان مواد HT را با آلیاژ دیگری جایگزین کرد؟
بله. مواد را می توان با توجه به دمای عملیاتی، جو کوره، شرایط مشعل و عمر مورد انتظار انتخاب کرد.

Q6: آیا می توانید یک لوله تابشی نوع W موجود را بازتولید کنید؟
بله. لوله های جایگزین را می توان بر اساس نقشه های اصلی، نمونه ها، عکس ها یا ابعاد اندازه گیری شده تولید کرد.
