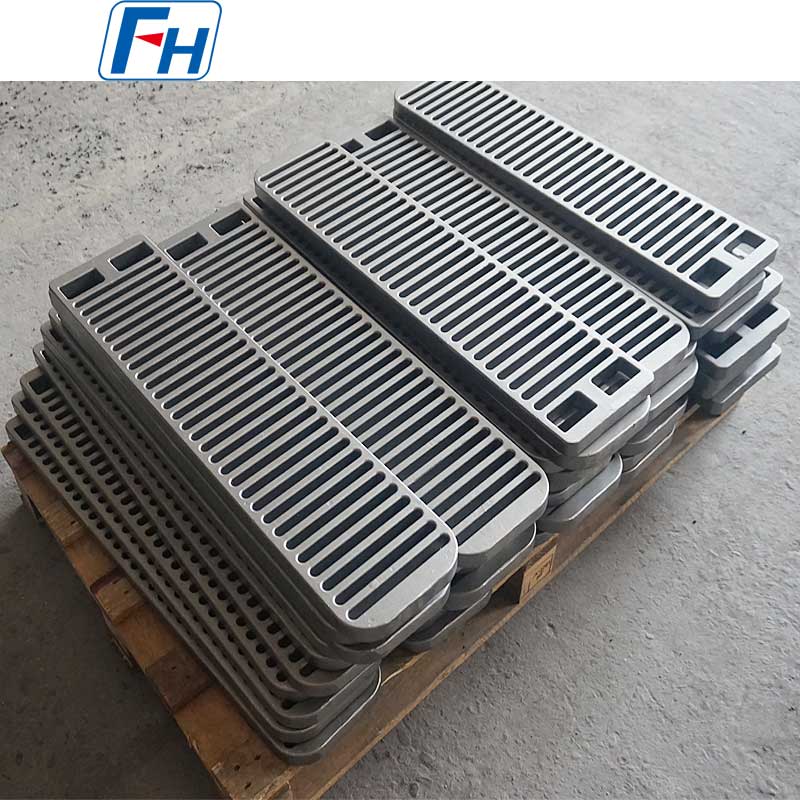

براکت های پشتیبانی FH® | پایه های تجهیزات عملیات حرارتی

برند: FH®

گواهینامه: ISO9001، ISO14001

مواد: فولاد مقاوم در برابر حرارت

درجه مواد: HT

اندازه: 832x190.5x25.4mm یا با توجه به نقشه های شما سفارشی شده است

دمای عملیاتی: 980 ℃

MOQ: 2 عدد

تماس با ما

براکت های پشتیبانی FH® و پایه های رک | پشتیبانی از تجهیزات عملیات حرارتی سنگین

مزایای کلیدی

تحمل بار سنگین
طراحی تقویت‌شده پشته‌های سبد سنگین و قطعات بزرگ را پشتیبانی می‌کند - از فروپاشی جلوگیری می‌کند و بارگذاری پایدار را حفظ می‌کند.
استحکام در دمای بالا
ساخته شده از آلیاژهای مقاوم در برابر حرارت - یکپارچگی ساختاری را در دمای عملیاتی کوره تا 1150 درجه سانتیگراد حفظ می کند.
ساخت و ساز جوش داده شده دقیق
جوشکاری لیزری TIG با نفوذ کامل - بدون نقاط ضعف، بدون پاشش، بدون آلودگی قطره جوش.
سازگاری انباشته
طراحی شده برای اتصال یکپارچه با سبدها، سینی‌ها و شبکه‌های FH® - ارتفاع و تراز ثابت.
تنظیمات سفارشی
هر ارتفاع، عرض یا ظرفیت بار - برای کوره و نیازهای قطعه خاص شما طراحی شده است.

مشخصات فنی

پارامتر	ارزش
مواد	310S، 1.4806، 1.4848، 1.4849، 2.4879، اینکونل
حداکثر دمای مداوم	450 تا 1200 درجه سانتی گراد (بسته به مواد)
ظرفیت بار در هر براکت	100 کیلوگرم - 2000 کیلوگرم (بسته به طراحی)
محدوده ارتفاع	50 میلی متر - 500 میلی متر (سفارشی در دسترس)
رابط برتر	مسطح / شکافدار / محل پین / سفارشی
رابط پایین	صاف / پا / ضد لغزش
ساخت	جوشکاری لیزری/TIG دقیق
گواهی تست مواد (MTC) همراه با هر براکت FH®

چرا براکت های پشتیبانی FH® را انتخاب کنید؟
1. پایه و اساس انباشته شدن ایمن
طراحی ضعیف یا ضعیف بودن براکت ها باعث می شود:

توزیع بار ناهموار - واژگونی یا فروریختن سبد
آسیب بخشی از سقوط سبدها
آسیب نسوز کوره در اثر ریزش بار
خطرات ایمنی اپراتور

براکت های پشتیبانی FH® برای پایداری و ایمنی طراحی شده اند.

2. راهنمای انتخاب مواد

مواد	حداکثر دما	بهترین برای
فولاد کربن	450 درجه سانتی گراد	حرارت کم، حساس به هزینه
310S	950 درجه سانتی گراد	سخت شدن عمومی، کربورسازی
1.4806	1000 درجه سانتی گراد	بازپخت با دمای بالاتر
1.4849	1100 درجه سانتی گراد	بارهای سنگین، چرخه های طولانی
اینکونل	1150 درجه سانتی گراد	دمای شدید

3. گزینه های طراحی

تایپ کنید	بهترین برای	ویژگی کلیدی
ارتفاع ثابت	انباشته استاندارد	ساده، قوی، مقرون به صرفه
قابل تنظیم	ارتفاع بار متغیر	تنظیم پین یا پیچ
تاشو	ذخیره سازی در صورت عدم استفاده	پاهای لولایی، صرفه جویی در فضا
مدولار	تنظیمات چندگانه	پسوندهای قابل تعویض

برنامه های کاربردی

1. پشتیبانی از سبدهای روی هم در کوره های جعبه ای

2. جداسازی لایه ها در کوره های گودال / چاه

3. بالابرهای پایین برای گردش گاز در زیر سینی ها

4. فاصله بین لایه های قسمت

5. پشتیبانی از قطعات طولانی یا ناجور

6. همه انواع کوره: جعبه، گودال، کف ماشین، زنگ

جدول درجه مواد:

فولاد مقاوم در برابر حرارت
/	گیگابایت	DIN	ASTM	JIS	ترکیب شیمیایی (%)								حداکثر دمای عملیاتی
/	گیگابایت	DIN	ASTM	JIS	C	سی	منگنز	Cr	نی	Nb/Cb	مو	دیگر	حداکثر دمای عملیاتی
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0.30 - 0.50	≤2.00	≤1.00	24:00 - 28:00	4.00 - 6.00	-	≤0.50	-	1050 ℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0.30 - 0.50	1.00 - 2.50	≤2.00	19:00 - 23:00	8:00 - 12:00	-	≤0.50	-	950 ℃
3	ZG30Cr28Ni10	-	او	SCH17	0.20 - 0.50	≤2.00	≤2.00	26:00 - 30:00	8:00 - 11:00	-	-	-	1050 ℃
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0.30 - 0.50	1.00 - 2.50	≤2.00	24:00 - 27:00	11:00 - 14:00	-	≤0.50	-	1050 ℃
5	ZG30Cr28Ni16	-	سلام	SCH18	0.20 - 0.50	≤2.00	≤2.00	26:00 - 30:00	14:00 - 18:00	-	-	-	1100 ℃
6	ZG40Cr25Ni20Si2	1.4848	HK	SCH21	0.30 - 0.50	≤1.75	≤1.50	23:00 - 27:00	19:00 - 22:00	-	≤0.50	-	1100 ℃
7	ZG30Cr20Ni25	-	HN	SCH19	0.20 - 0.50	≤2.00	≤2.00	19:00 - 23:00	23:00 - 27:00	-	-	-	1100 ℃
8	ZG40Cr19Ni39	1.4865	HU	SCH20	0.35 - 0.75	≤2.50	≤2.00	17:00 - 21:00	37:00 - 41:00	-	-	-	1020 ℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0.35 - 0.70	≤2.00	≤2.00	15:00 - 19:00	33:00 - 37:00	-	≤0.50	-	1000 ℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30 - 0.50	≤2.00	≤2.00	24:00 - 28:00	33:00 - 37:00	0.80 - 1.80	≤0.50	-	1100 ℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	18:00 - 21:00	36.00 - 39.00	1.20- 1.80	≤0.50	-	1100 ℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	23:00 - 25:00	23:00 - 25:00	0.80 - 1.80	≤0.50	-	1050 ℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35 - 0.50	1.00 - 2.50	≤2.00	24:00 - 28:00	33:00 - 37:00	-	≤0.50	-	1100 ℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06 - 0.15	0.50 - 1.50	≤2.00	19:00 - 21:00	31:00 - 33:00	0.50 - 1.50	≤0.50	-	1050 ℃
15	ZG45Cr12Ni60	-	HW	-	0.35 - 0.75	≤2.00	≤2.00	10:00 - 14:00	58.00 - 62.00	-	-	-	1100 ℃
16	ZG45Cr18Ni66	-	HX	-	0.35 - 0.75	≤2.00	≤2.00	15:00 - 19:00	64.00 - 68.00	-	-	-	1100 ℃
17	ZG1Cr28Co50	2.4778	-	-	0.05 - 0.25	0.50 - 1.00	≤1.50	27:00 - 30:00	≤1.00	≤0.50	≤0.50	Co:48.0 - 52.0	1200 ℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25 - 0.35	0.50 - 1.50	0.50 - 1.50	27:00 - 29:00	-	1.50 - 2.50	≤0.50	Co:48.0 - 52.0	1200 ℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35 - 0.55	1.00 - 2.00	≤1.50	27:00 - 30:00	47.00 - 50.00	-	≤0.50	W: 4.0 - 5.5	1200 ℃

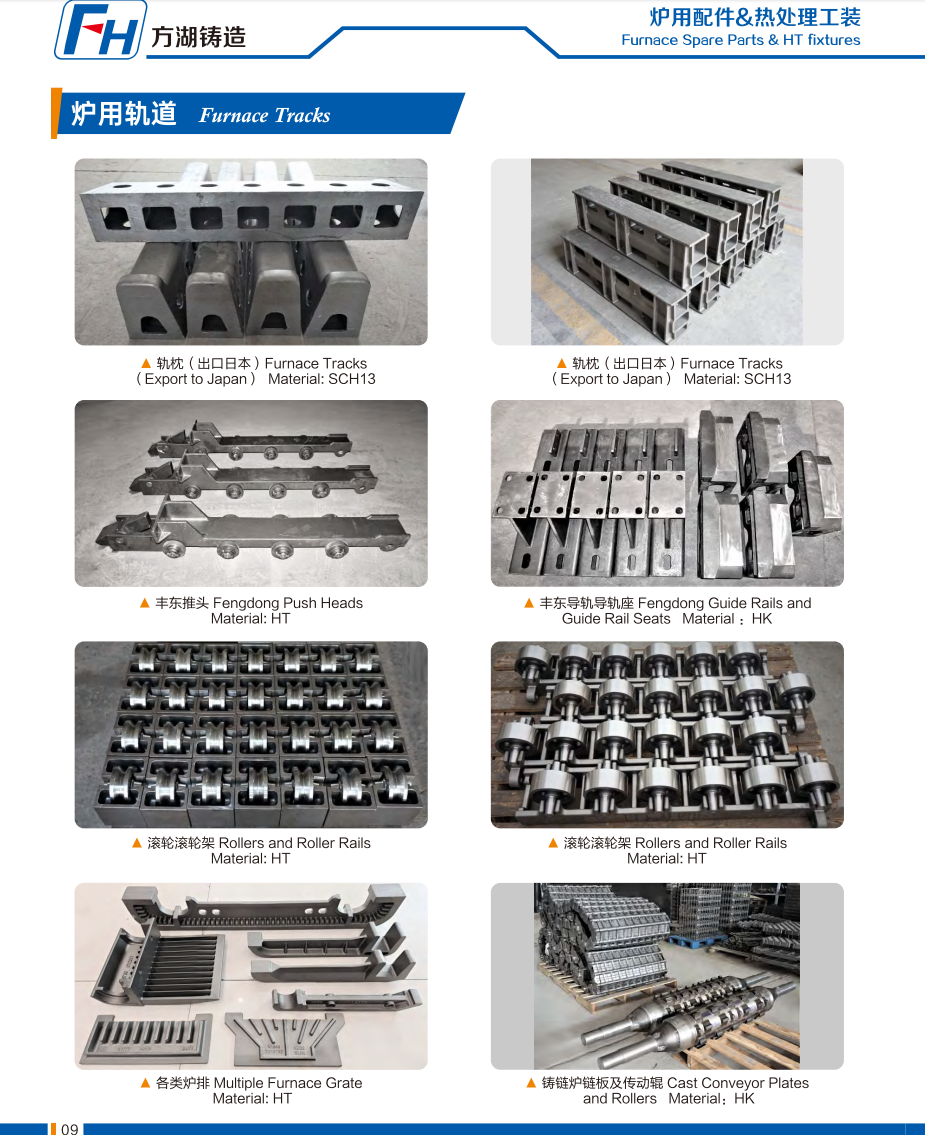

عکس‌های واقعی از وسایل عملیات حرارتی FH®

فرآیند سفارش

ارتفاع، عرض و ظرفیت بار مورد نیاز را فراهم کنید
دمای کار و جو را مشخص کنید
FH® مواد و طراحی را پیشنهاد می کند
تولید: 7-15 روز کاری
تحویل شامل MTC و گزارش بازرسی است

سوالات متداول:
Q1: چه ماده ای را برای براکت های پشتیبانی توصیه می کنید؟
A: برای ≤700 درجه سانتیگراد: 310S. برای کربورسازی 950 درجه سانتی گراد: 1.4849. برای بیش از 1000 درجه سانتیگراد: اینکونل. فولاد کربنی فقط برای کاربردهای با دمای پایین (≤450 درجه سانتیگراد) در دسترس است.

Q2: آیا می توانید براکت ها را به ارتفاع خاصی بسازید؟
A: بله - هر ارتفاع از 50 میلی متر تا 500 میلی متر. ما همچنین طرح های قابل تنظیم را برای نیازهای انباشتگی متغیر ارائه می دهیم.

Q3: یک براکت چقدر وزن را می تواند تحمل کند؟
A: طرح های استاندارد از 100 تا 500 کیلوگرم در هر براکت پشتیبانی می کنند. نسخه های سنگین تا 2000 کیلوگرم در هر براکت را پشتیبانی می کنند. نیاز بار خود را به ما بگویید.

Q4: آیا براکت ها به صورت مجموعه می آیند؟
پاسخ: بله – معمولاً 4 براکت در هر لایه (یکی در هر گوشه). مقادیر سفارشی موجود

Q5: ضمانت شما چیست؟
A: 12 ماه در برابر نقص های ساخت. سایش عادی، خزش، و خستگی حرارتی پوشش داده نمی شود.
