تولید کننده سبد بارگیری کوره HR9 | آلیاژ FH®

سبد بارگیری عملیات حرارتی HR9 | 1380 × 1230 × 280 میلی متر
سبد بزرگ اجاقی برای عملیات حرارتی صنعتی
آلیاژ FH® سبدهای بارگیری عملیات حرارتی سفارشی، قفسه های کوره و وسایل مقاوم در برابر حرارت را برای کاربردهای پردازش حرارتی صنعتی تولید می کند.

این سبد عملیات حرارتی از آلیاژ مقاوم در برابر حرارت HR9 ساخته شده و ابعاد آن 1380 × 1230 × 280 میلی متر است.

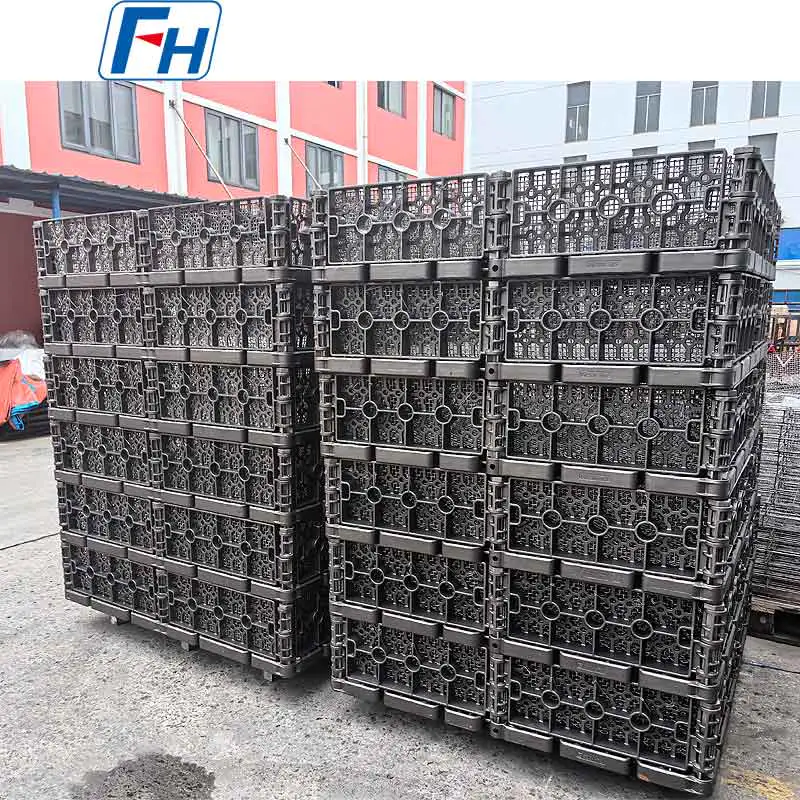

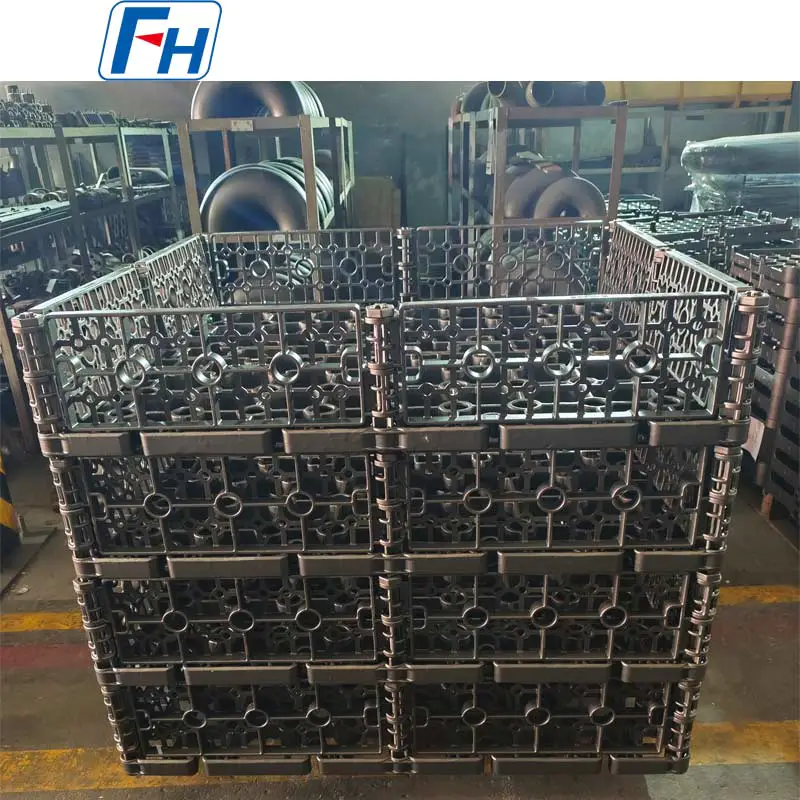

این سبد از یک قاب شبکه باز بزرگ با دیوارهای جانبی تقویت شده و نقاط انباشته یکپارچه استفاده می کند. سبدهای متعدد را می توان به صورت عمودی مونتاژ کرد تا یک سیستم بارگیری کامل کوره ایجاد شود، و این طرح را برای تولید دسته ای مناسب می کند که در آن چندین لایه از اجزا باید در یک شارژ کوره پردازش شوند.

هر سبد را می توان با توجه به ابعاد کوره مشتری، هندسه قطعه کار، وزن بارگیری و فرآیند عملیات حرارتی سفارشی کرد.

مشخصات محصول

سبد بارگیری کوره بزرگ
این سبد با ابعاد 1380 × 1230 میلی متر، به عنوان یک فیکسچر بارگیری کوره بزرگ طراحی شده است.
در مقایسه با سبدهای اجزای کوچک، تجهیزات عملیات حرارتی بزرگ نیاز به تحمل بارهای بیشتری دارند و در عین حال پایداری ابعادی را در طول گرمایش و سرمایش مکرر حفظ می کنند.
این سبد دارای یک چارچوب ساختاری تقویت شده در اطراف محیط و در سراسر دیوارهای جانبی است تا در طول کارکرد و جابجایی کوره پشتیبانی کند.
ارتفاع کم 280 میلی متری آن همچنین اجازه می دهد چندین سبد در ارتفاع محفظه کوره در دسترس قرار گیرند.

طراحی انباشته مدولار

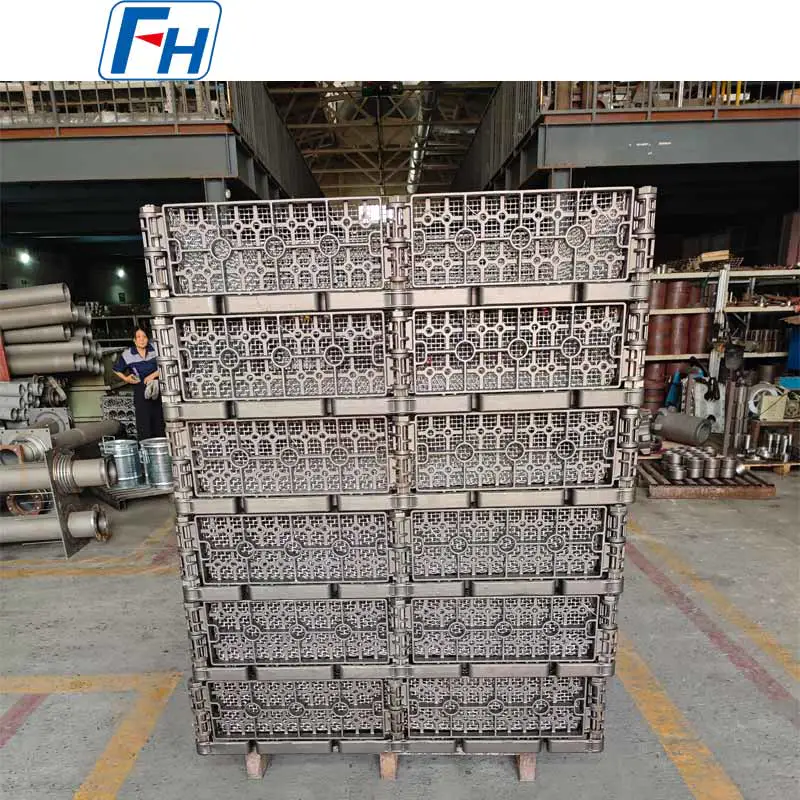

سبد به گونه ای طراحی شده است که چندین واحد را می توان در یک مجموعه بارگیری عمودی ترکیب کرد.
این آرایش مدولار انعطاف پذیری را برای دسته های مختلف تولید فراهم می کند.
بسته به نیاز کوره و بارگیری، مشتریان می توانند از موارد زیر استفاده کنند:

• یک سبد

• چند سبد روی هم

• یک مجموعه کامل بارگیری چند لایه


ساختار انباشته به حفظ فاصله ثابت بین لایه‌ها کمک می‌کند و در عین حال اجازه می‌دهد تا محفظه کوره به طور مؤثرتری استفاده شود.
برای پروژه‌های جایگزین، آلیاژ FH® می‌تواند رابط‌های انباشته موجود را مطابق نقشه‌ها یا نمونه‌های مشتری بازتولید یا دوباره طراحی کند.

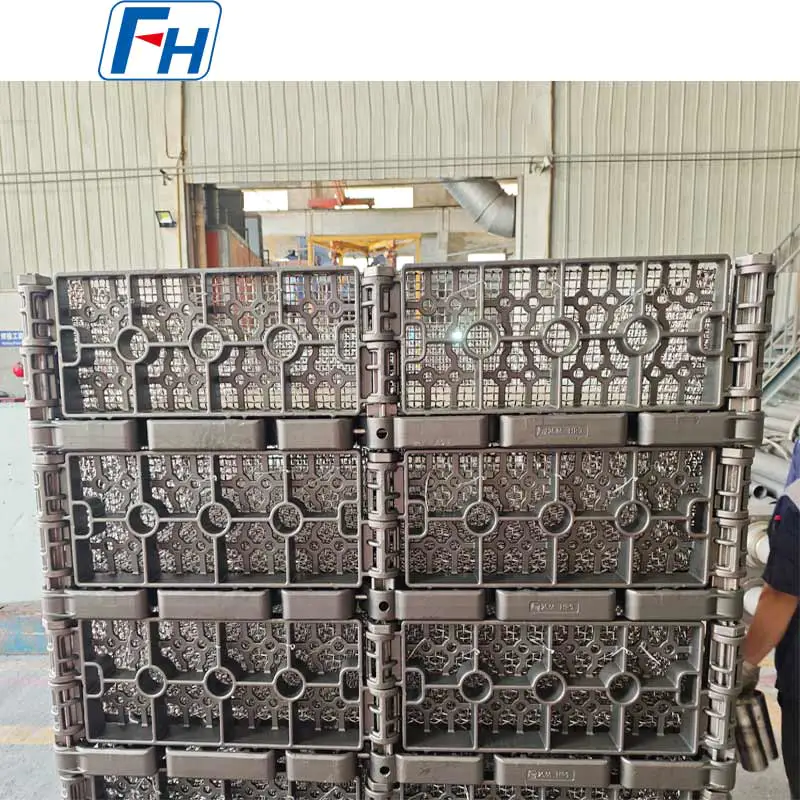

ساختار شبکه باز
طراحی شبکه باز مقدار زیادی فضای آزاد در اطراف قطعات بارگذاری شده فراهم می کند.
این برای وسایل عملیات حرارتی مهم است زیرا خود سبد نباید بی جهت مانع اتمسفر کوره یا جریان گرما شود.

ساختار باز می تواند پشتیبانی کند:

• گردش اتمسفر کوره

• انتقال حرارت در اطراف قطعات کار

• جریان رسانه خنک کننده

• توده وسایل غیر ضروری را کاهش دهید

• بازرسی بصری آسانتر اجزای بارگذاری شده


الگوی باز و موقعیت پشتیبانی داخلی را می توان با توجه به اندازه و شکل قطعات در حال پردازش تنظیم کرد.

HR9 مواد مقاوم در برابر حرارت
این سبد از آلیاژ مقاوم در برابر حرارت HR9 ساخته شده است.
تجهیزات عملیات حرارتی باید بارها و بارها در برابر دماهای بالا، انبساط حرارتی، بارگذاری مکانیکی و چرخه های خنک کننده مقاومت کنند. بنابراین انتخاب مواد به طور مستقیم بر پایداری و عملکرد سرویس تأثیر می گذارد.
برای یک سبد عملیات حرارتی، مواد باید با توجه به محیط کار کامل انتخاب شوند، از جمله:

• دمای کوره

• جو کوره

• زمان گرم شدن

• روش خنک کننده

• بار در هر سبد

• تعداد چرخه های حرارتی

• توزیع قطعه کار


آلیاژ FH® همچنین می تواند در صورت نیاز، وسایل بارگیری کوره مشابه را از مواد مقاوم در برابر حرارت جایگزین بسازد.

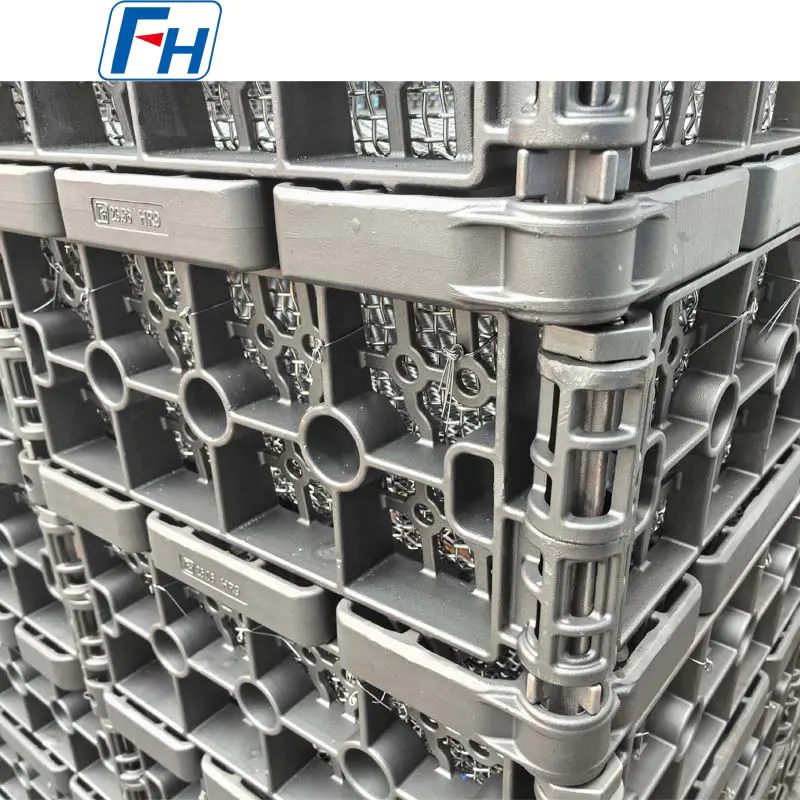

ساخت قاب تقویت شده
اگر ساختار به درستی طراحی نشود، سبدهای کوره بزرگ می توانند به تدریج دچار اعوجاج شوند.
این طرح از یک قاب تقویت شده با چندین تقاطع و بخش پشتیبانی برای توزیع بار در سبد استفاده می کند.
به جای تکیه بر بخش‌های ضخیم‌تر، یک دستگاه کوره باید تعادل داشته باشد:
استحکام مکانیکی جریان حرارتی وزن فیکسچر پایداری حرارتی
این امر به ویژه برای سبدهای بزرگی که به طور مکرر روی هم چیده می شوند، بلند می شوند و در معرض دمای بالا قرار می گیرند بسیار مهم است.

طراحی شده برای چرخه های مکرر کوره
در طول تولید، سبدهای عملیات حرارتی به طور مکرر در معرض موارد زیر قرار می گیرند:
بارگیری → گرمایش → نگه داشتن → سرمایش → تخلیه
در استفاده طولانی مدت، لامپ ها می توانند خزش در دمای بالا، خستگی حرارتی، اکسیداسیون و تغییر ابعاد را تجربه کنند.
بنابراین طراحی ساختاری سبد نه تنها برای ظرفیت بار اولیه، بلکه برای عملیات صنعتی مکرر نیز توسعه یافته است.
آلیاژ FH® می تواند هندسه قاب و موقعیت های پشتیبانی را با توجه به شرایط کاری واقعی مشتری بهینه کند.

کاربردهای عملیات حرارتی
سبدهای بزرگ کوره HR9 را می توان برای جابجایی قطعات مختلف صنعتی از جمله:

• چرخ دنده ها

• شفت ها

• حلقه ها

• اجزای بلبرینگ

• قطعات خودرو

• قطعات انتقال

• اجزای آهنگری

• قطعات ماشین آلات

• اجزای فلزی که نیاز به عملیات حرارتی دسته ای دارند


D پشتیبان های بارگذاری متفاوت را می توان با توجه به هندسه مولفه ترکیب کرد.

کاربردهای کوره
این نوع سبد بارگیری کوره را می توان برای تجهیزات مختلف عملیات حرارتی صنعتی از جمله:

• کوره های دسته ای

• کوره های اتمسفر

• کوره های آنیلینگ

• کوره های سخت کننده

• کوره های کربورسازی

• کوره های حرارت دهی

• خطوط عملیات حرارتی مداوم

• سایر سیستم های پردازش حرارتی صنعتی


ساختار دقیق فیکسچر باید با کوره و فرآیند خاص مطابقت داشته باشد نه اینکه فقط با ابعاد بیرونی انتخاب شود.

ساخت سبد کوره سفارشی
آلیاژ FH® از تولید لوازم جانبی کوره کاملاً سفارشی پشتیبانی می کند.

مشتریان ممکن است ارائه دهند:
نقشه دو بعدی / مدل سه بعدی / نمونه موجود / اطلاعات کوره
ما می توانیم سفارشی سازی کنیم:

• طول کلی

• عرض

• ارتفاع

• درجه مواد

• ساختار قاب

• چیدمان شبکه ای

• موقعیت های تقویتی

• بارگیری پشتیبانی می کند

• انباشتن رابط ها

• نقاط بلند کردن

• مکان یابی ویژگی ها


اگر یک دستگاه موجود دچار اعوجاج یا ترک خوردگی شده باشد، مشتریان می‌توانند عکس‌هایی از سبد مصرف‌شده را برای ارزیابی ساختاری ارائه دهند.

اطلاعات برای نقل قول
برای پروژه سبد کوره سفارشی، لطفا تا حد امکان اطلاعات زیر را ارائه دهید:
اطلاعات کوره

• نوع کوره

• ابعاد اتاقک

• دمای کاری

• حداکثر دما

• جو کوره

• چرخه گرمایش

• روش خنک کننده


اطلاعات قطعه کار

• ابعاد قطعه

• وزن قسمت

• تعداد قطعات در هر لایه

• کل بار در هر سبد

• ترتیب بارگیری


اطلاعات فیکسچر

• ابعاد سبد مورد نیاز

• تعداد لایه های انباشته

• نقشه های موجود

• عکس های سبد موجود

• مواد ترجیحی


این جزئیات به تعیین ترکیب مناسبی از مواد، ساختار و وزن ثابت کمک می کند.

فرآیند تولید
سبدهای عملیات حرارتی سفارشی ممکن است شامل مراحل تولید زیر باشد:
بررسی فنی → تایید نقشه → آماده سازی مواد → ریخته گری → ماشینکاری → مونتاژ → بازرسی → بسته بندی
برای سبدهای بزرگ قابل انباشته شدن، کنترل ابعادی در نواحی مکان یابی و انباشته شدن از اهمیت ویژه ای برخوردار است تا بتوان چندین سبد را به درستی مونتاژ کرد.

بازرسی کیفیت
بسته به نیاز پروژه، بازرسی می تواند شامل موارد زیر باشد:

• ابعاد کلی

• هندسه قاب

• رابط انباشته شدن

• هم ترازی سازه

• ابعاد کلیدی نصب

• وضعیت سطح

• مناسب مونتاژ


الزامات بازرسی خاص مشتری را می توان قبل از تولید مورد بحث قرار داد.

مواد مقاوم در برابر حرارت موجود
علاوه بر HR9، آلیاژ FH® می تواند سبدهای کوره و وسایل عملیات حرارتی را از موادی مانند:

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• HU

• HT

• سایر آلیاژهای مقاوم در برابر حرارت

• آلیاژهای مبتنی بر نیکل


ماده نهایی باید با توجه به دمای واقعی، جو، روش خنک کننده و شرایط بارگذاری مکانیکی انتخاب شود.

لوازم حرارتی سفارشی از آلیاژ FH®
آلیاژ FH® در ابزار کوره های مقاوم در برابر حرارت برای کاربردهای عملیات حرارتی صنعتی تخصص دارد.

محدوده محصولات سفارشی ما شامل:

• سبدهای عملیات حرارتی

• سبدهای بارگیری کوره

• سینی های عملیات حرارتی

• قفسه های عملیات حرارتی

• سینی های پایه

• تجهیزات کوره گودال

• وسایل کوره سفارشی


تولید می تواند بر اساس نقشه های مشتری یا الزامات واقعی عملیات کوره باشد.

سبد کوره سفارشی را درخواست کنید
آیا به یک سبد بارگیری عملیات حرارتی جدید یا تجهیزات جایگزین نیاز دارید؟
آلیاژ FH® خود را ارسال کنید:
طراحی ابعاد کوره دمای کار اتمسفر روش خنک کننده اندازه قطعه کار ظرفیت بار
تیم ما می تواند شرایط عملیاتی را ارزیابی کرده و یک وسیله بارگیری کوره مناسب ایجاد کند.
FH® Alloy
لوازم حرارتی سفارشی و اجزای آلیاژی مقاوم در برابر حرارت

سوالات متداول
Q1: اندازه این سبد عملیات حرارتی چقدر است؟
اندازه سبد:
1380 × 1230 × 280 میلی متر
ابعاد سفارشی موجود است.

Q2: چه موادی استفاده می شود؟
این محصول از آلیاژ مقاوم در برابر حرارت HR9 ساخته شده است.

Q3: آیا می توان این سبدها را روی هم گذاشت؟
بله این سبد از یک پیکربندی قابل انباشته استفاده می کند، بنابراین می توان چندین واحد را به صورت عمودی در داخل کوره مونتاژ کرد.

Q4: آیا می توان ساختار پشتیبانی داخلی را تغییر داد؟
بله موقعیت های تکیه گاه، دهانه ها و هندسه قاب را می توان با توجه به قطعه کار تنظیم کرد.

Q5: آیا می توانید سبد کوره موجود ما را بازتولید کنید؟
بله آلیاژ FH® می تواند بر اساس نقشه های مشتری، مدل های سه بعدی یا نمونه های ثابت موجود تولید کند.

Q6: اگر ما فقط اطلاعات کوره را ارائه دهیم می توانید یک فیکسچر طراحی کنید؟
بله ابعاد کوره، دمای کارکرد، اتمسفر، شرایط خنک کننده و اطلاعات بارگذاری می تواند به عنوان پایه ای برای توسعه وسایل مورد استفاده قرار گیرد.

Q7: آیا سایر آلیاژهای مقاوم در برابر حرارت موجود است؟
بله گزینه های مواد عبارتند از 1.4848، 1.4849، 1.4852، 310S، Cr25Ni20، Cr25Ni35، HU، HT و سایر آلیاژهای مقاوم در برابر حرارت.
