فیکسچر قفسه های جوشی FH® 310S برای کوره نیتروژن

برند: FH®

گواهینامه: ISO9001، ISO14001

مواد: فولاد ضد زنگ کروم نیکل آستنیتی

درجه مواد: 310S

اندازه: با توجه به نقشه های شما سفارشی شده است

حداکثر دمای عملیاتی: 1100 ℃

MOQ: 2 قطعه

فیکسچرهای عملیات حرارتی FH® - تجهیزات عملیات حرارتی صنعتی مقاوم در برابر درجه حرارت بالا و قابل تنظیم توسط Wuxi Junteng Fanghu Alloy Technology Co., Ltd.، سازگار با IPSEN، AICHELIN، AFC، SECO/WARWICK، SURFACE، INDUCTOTHERM، IVA SCHMETSA، MATTSANG، IVA SCHMETSA، MATTSANG، POWERMAX، CODERE، NABERTHERM، DOWA، CAN-ENG، SANYONG، TENOVA و سایر برندهای کوره جهانی.

تماس با ما

فیکسچر / قفسه جوشی FH® 310S | برای کوره های نیتریدینگ گاز و پلاسما

مزایای کلیدی

310S اصل (UNS S31008)
محتوای کروم و نیکل بالاتر از 304/309 - مقاومت عالی در برابر اکسیداسیون و قدرت خزش تا 650 درجه سانتیگراد.
جوشکاری بهینه برای خدمات کوره
جوشکاری هیبریدی لیزری TIG با حداقل حرارت ورودی - حساسیت جوش و خطر ترک خوردگی در گرمایش چرخه ای را کاهش می دهد.
طراحی ضد خزش تقویت شده
چیدمان دنده بهینه شده با FEA - فرورفتگی و اعوجاج تحت بار در دمای نیتریدینگ را به حداقل می رساند.
پوشش ضد چسب اختیاری
پوشش مبتنی بر سرامیک FH چسبندگی قطعات را کاهش می دهد و تجمع نیترید را بر روی سطوح قفسه کند می کند (فاصله تمیز کردن را افزایش می دهد).
اندازه ها و پیکربندی های سفارشی
تک لایه یا چند لایه، گرد یا مربع - طراحی شده برای مخزن کوره و هندسه قسمت شما.

مشخصات فنی

پارامتر	ارزش
مواد	310S (UNS S31008) - دارای گواهی
حداکثر دمای مداوم	650 درجه سانتی گراد (کوتاه مدت 700 درجه سانتی گراد)
درمان سطحی	به عنوان جوش پیش اکسید شده (استاندارد)؛ پوشش اختیاری ضد نیترید
حداکثر بارگذاری در هر لایه	تا 300 کیلوگرم (بسته به طراحی)
فرآیند جوشکاری	لیزر TIG هیبریدی
اندازه استاندارد (L×W×H)	600 × 600 × ارتفاع میلی متر (سفارشی موجود)
عمر خدمات مورد انتظار	80-150 چرخه (با تمیز کردن منظم)
مواد test certificate (MTC) included with every rack

چرا وسایل رک FH® 310S؟

1. مواد مناسب برای اکثر مشاغل نیتروژن
310S یک انتخاب اثبات شده و مقرون به صرفه برای وسایل نیتریدینگ است. این استحکام در دمای بالا بهتر از 304 ارائه می دهد و در برابر پوسته پوسته شدن بیشتر از 309 مقاومت می کند. FH® فقط از پرایم 310S با قابلیت ردیابی کامل استفاده می کند.

2. جوش هایی که ماندگار هستند
جوشکاری ضعیف باعث ایجاد ترک و ریزش قطعات می شود. فرآیند هیبریدی لیزر-TIG ما جوش های صاف و با نفوذ کامل را با حداقل بارش کاربید تولید می کند - برای مقاومت در برابر چرخه حرارتی بسیار مهم است.

3. طراحی عملی برای استفاده از کوره واقعی

لبه های گرد خطر قوس در نیترید شدن پلاسما را کاهش می دهد
گوشه های ضخیم از پیچش قفسه جلوگیری می کند
پاها یا پایه ها قطعات را از کف کوره دور نگه می دارند

4. هدایت صادقانه
ما ادعا نمی کنیم که 310S در برابر نیتریدینگ "ایمن" است - در طول زمان یک لایه نیترید سطحی ایجاد می کند. اما با تمیز کردن مناسب (به عنوان مثال، انفجار سبک هر 30-50 سیکل)، قفسه‌های FH® 310S خدمات قابل‌اعتماد و قابل پیش‌بینی را با قیمت منصفانه ارائه می‌کنند.

برنامه های کاربردی

1. نیتریدینگ گاز (اتمسفر آمونیاکی)

2. نیتریدینگ پلاسما / یون

3. معتدل کردن پس از نیتروژن

3. قطعات: چرخ دنده ها، شفت ها، قالب ها، قالب ها، اتصال دهنده ها، قطعات سوپاپ

جدول درجه مواد:

فولاد مقاوم در برابر حرارت
/	گیگابایت	DIN	ASTM	JIS	ترکیب شیمیایی (%)								حداکثر دمای عملیاتی
/	گیگابایت	DIN	ASTM	JIS	C	سی	منگنز	Cr	نی	Nb/Cb	مو	دیگر	حداکثر دمای عملیاتی
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0.30 - 0.50	≤2.00	≤1.00	24:00 - 28:00	4.00 - 6.00	-	≤0.50	-	1050 ℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0.30 - 0.50	1.00 - 2.50	≤2.00	19:00 - 23:00	8:00 - 12:00	-	≤0.50	-	950 ℃
3	ZG30Cr28Ni10	-	او	SCH17	0.20 - 0.50	≤2.00	≤2.00	26:00 - 30:00	8:00 - 11:00	-	-	-	1050 ℃
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0.30 - 0.50	1.00 - 2.50	≤2.00	24:00 - 27:00	11:00 - 14:00	-	≤0.50	-	1050 ℃
5	ZG30Cr28Ni16	-	سلام	SCH18	0.20 - 0.50	≤2.00	≤2.00	26:00 - 30:00	14:00 - 18:00	-	-	-	1100 ℃
6	ZG40Cr25Ni20Si2	1.4848	HK	SCH21	0.30 - 0.50	≤1.75	≤1.50	23:00 - 27:00	19:00 - 22:00	-	≤0.50	-	1100 ℃
7	ZG30Cr20Ni25	-	HN	SCH19	0.20 - 0.50	≤2.00	≤2.00	19:00 - 23:00	23:00 - 27:00	-	-	-	1100 ℃
8	ZG40Cr19Ni39	1.4865	HU	SCH20	0.35 - 0.75	≤2.50	≤2.00	17:00 - 21:00	37:00 - 41:00	-	-	-	1020 ℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0.35 - 0.70	≤2.00	≤2.00	15:00 - 19:00	33:00 - 37:00	-	≤0.50	-	1000 ℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30 - 0.50	≤2.00	≤2.00	24:00 - 28:00	33:00 - 37:00	0.80 - 1.80	≤0.50	-	1100 ℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	18:00 - 21:00	36.00 - 39.00	1.20- 1.80	≤0.50	-	1100 ℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	23:00 - 25:00	23:00 - 25:00	0.80 - 1.80	≤0.50	-	1050 ℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35 - 0.50	1.00 - 2.50	≤2.00	24:00 - 28:00	33:00 - 37:00	-	≤0.50	-	1100 ℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06 - 0.15	0.50 - 1.50	≤2.00	19:00 - 21:00	31:00 - 33:00	0.50 - 1.50	≤0.50	-	1050 ℃
15	ZG45Cr12Ni60	-	HW	-	0.35 - 0.75	≤2.00	≤2.00	10:00 - 14:00	58.00 - 62.00	-	-	-	1100 ℃
16	ZG45Cr18Ni66	-	HX	-	0.35 - 0.75	≤2.00	≤2.00	15:00 - 19:00	64.00 - 68.00	-	-	-	1100 ℃
17	ZG1Cr28Co50	2.4778	-	-	0.05 - 0.25	0.50 - 1.00	≤1.50	27:00 - 30:00	≤1.00	≤0.50	≤0.50	Co:48.0 - 52.0	1200 ℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25 - 0.35	0.50 - 1.50	0.50 - 1.50	27:00 - 29:00	-	1.50 - 2.50	≤0.50	Co:48.0 - 52.0	1200 ℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35 - 0.55	1.00 - 2.00	≤1.50	27:00 - 30:00	47.00 - 50.00	-	≤0.50	W: 4.0 - 5.5	1200 ℃

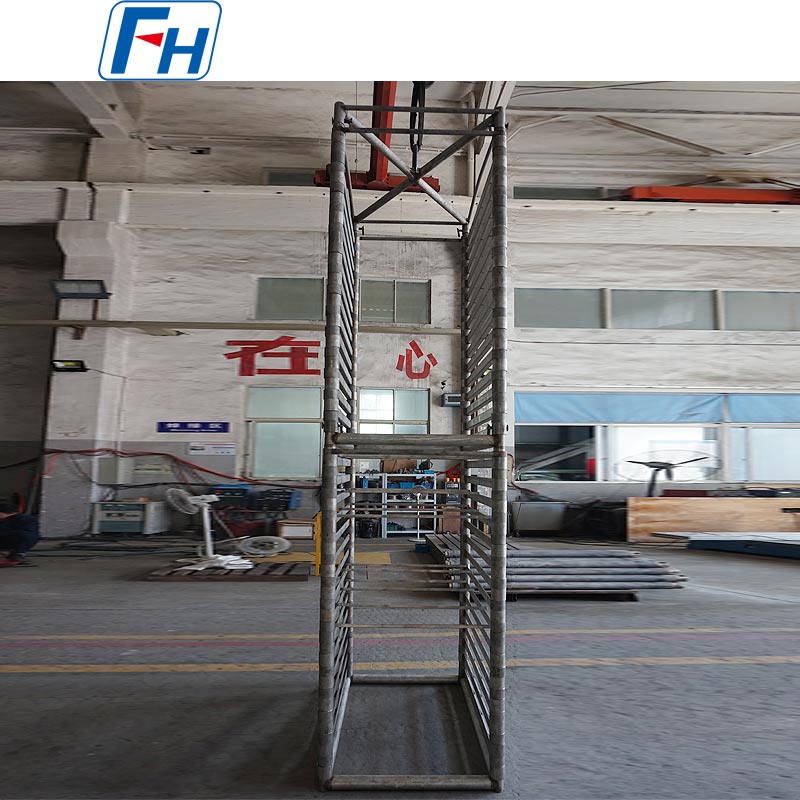

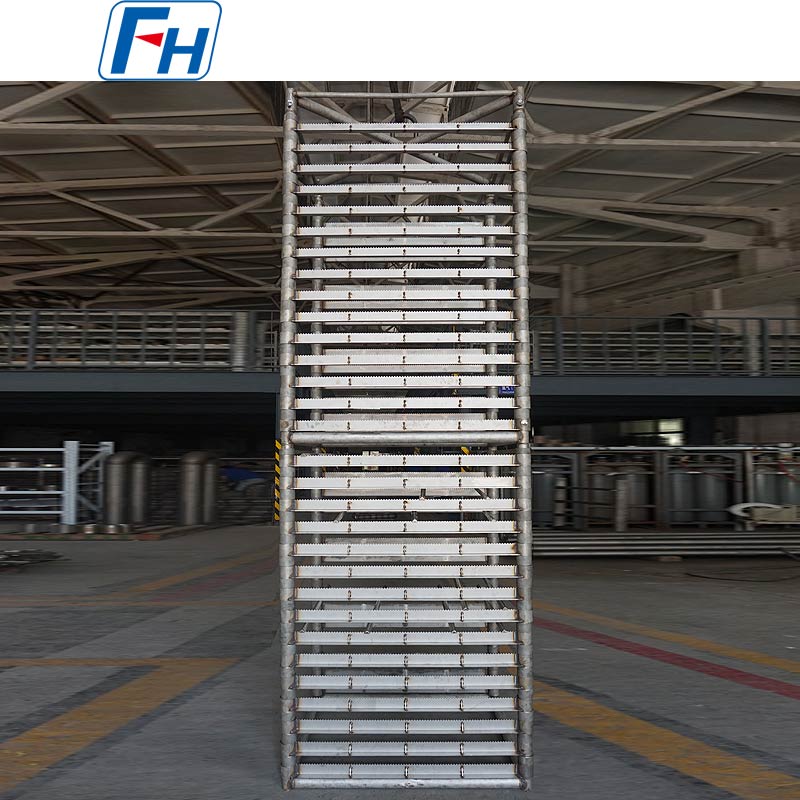

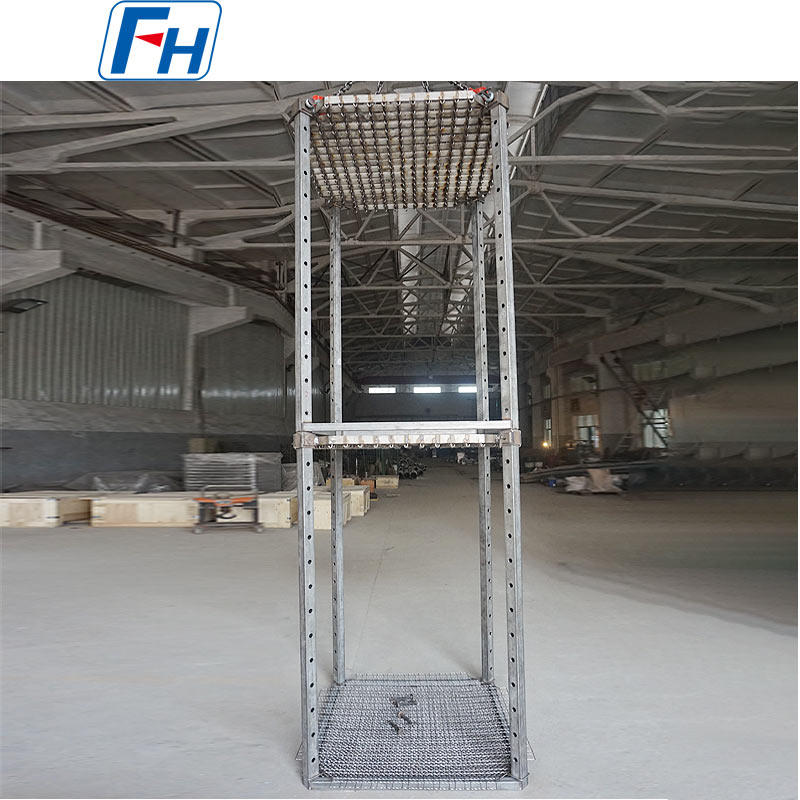

عکس‌های واقعی از وسایل عملیات حرارتی FH®

فرآیند سفارش

شناسه کوره، ابعاد قطعه و حداکثر وزن دسته ای را ارائه دهید
تیم FH® یک طرح بندی سه بعدی و محاسبه بار را پیشنهاد می کند
تایید پوشش (استاندارد یا ضد چسبندگی)
تولید: 10 تا 15 روز کاری برای اندازه های سفارشی
تحویل شامل MTC، عکس های بازرسی جوش و راهنمای اولین استفاده است

سوالات متداول:

Q1: قفسه 310S چقدر می تواند در کوره نیتروژن دوام بیاورد؟
پاسخ: با تمیز کردن منظم (هر 30 تا 50 دوره)، یک رک FH® 310S معمولاً 80 تا 150 چرخه دوام می آورد. 310S بهتر از 304/309 عمل می کند اما در طول زمان یک لایه نیترید سطحی ایجاد می کند. برای عمر بسیار طولانی یا بارهای سنگین، Inconel را در نظر بگیرید - لطفا با ما مشورت کنید.

Q2: چگونه قفسه را تمیز و نگهداری کنم؟
A: انفجار دانه های سبک (دانه های شیشه ای، ≤0.3 مگاپاسکال) یا خمیر ترشی ملایم هر 30 تا 50 سیکل. از برس های فولادی کربنی یا سنگ زنی سنگین استفاده نکنید - آنها به لایه اکسید محافظ آسیب می رسانند.

Q3: آیا قفسه در دماهای نیتریدینگ (600 تا 650 درجه سانتیگراد) پیچ و تاب می یابد یا آویزان می شود؟
ج: حداقل. قفسه‌های FH® دارای دنده‌ها و دنده‌های بهینه‌شده FEA هستند. تغییر شکل خزشی معمولی کمتر از 2 میلی متر در هر 500 میلی متر طول پس از 100 چرخه است. اضافه بار یا بیش از 650 درجه سانتیگراد باعث تسریع تاب برداشتن می شود.

Q4: آیا یک پوشش ضد نیترید ارائه می دهید؟ چه کاری انجام می دهد؟
ج: بله. پوشش اختیاری مبتنی بر سرامیک ما به طور قابل توجهی تجمع نیترید را کاهش می دهد و فاصله تمیز کردن را به 80 تا 100 سیکل افزایش می دهد. این پوشش یک ماده مصرفی است و می تواند توسط FH® دوباره اعمال شود.

Q5: ضمانت شما چیست و آیا گواهی مواد را ارائه می دهید؟
پاسخ: 12 ماه در برابر عیوب ساخت (ترک های جوش، نقص مواد). نیترید شدن سطح و تاب برداشتن تدریجی سایش طبیعی است - پوشیده نیست. هر قفسه دارای گواهی تست آسیاب 310S (MTC) است.
