1.4825 تجهیزات عملیات حرارتی 1480x1180x600mm برای کوره های خاموش کننده | FH®

تجهیزات عملیات حرارتی کوره خاموش کننده FH®:

وسایل کوره خاموش کننده نه تنها باید مانند سایر وسایل عملیات حرارتی در برابر دماهای بالا مقاومت کنند، بلکه باید دارای استحکام گرم بالا، مقاومت در برابر خستگی حرارتی عالی و چقرمگی کافی برای تحمل شوک حرارتی شدید و خوردگی احتمالی ناشی از کوئنچ ها (روغن، آب، محلول های پلیمری یا حمام نمک) باشند.

1. تعیین موقعیت و ایمن سازی دقیق: اطمینان حاصل می کند که قطعه کار در حین انتقال و خاموش شدن جابجا نمی شود و از خنک شدن ناهموار ناشی از حرکت جلوگیری می کند.

2. کنترل اعوجاج فعال: این مهم ترین عملکرد آن است. در هنگام نرم شدن در دمای بالا و انقباض خاموش کننده از طریق پشتیبانی، محدودیت یا اعمال پیش تنش در برابر تاب خوردگی قطعه کار مقاومت می کند.

3. هدایت فرآیند کوئنچ:

• روش کنترل غوطه وری: وارد کردن کوئنچنت با زاویه و سرعت مشخص برای کاهش فیلم بخار و اطمینان از خنک شدن یکنواخت.
• فعال کردن خنک کننده جهت: طراحی برای نرخ های خنک کننده متفاوت در مناطق مورد نیاز (به عنوان مثال، افزودن عایق یا راهنماهای جریان).

4. مقاومت در برابر شوک حرارتی شدید: مواد وقتی از ~800-1000 درجه سانتیگراد به مایع در ده ها درجه در عرض چند ثانیه منتقل می شوند، استرس حرارتی عظیمی را تحمل می کنند.

5. مقاومت در برابر خوردگی/فرسایش متوسط: روغن های کوئنچ، آب نمک، پلیمرها و غیره، اثرات خورنده/اکسیداتیو متفاوتی بر روی فلزات دارند.

انواع اصلی و نمونه های معمولی:

1. نوع باربر جهانی:

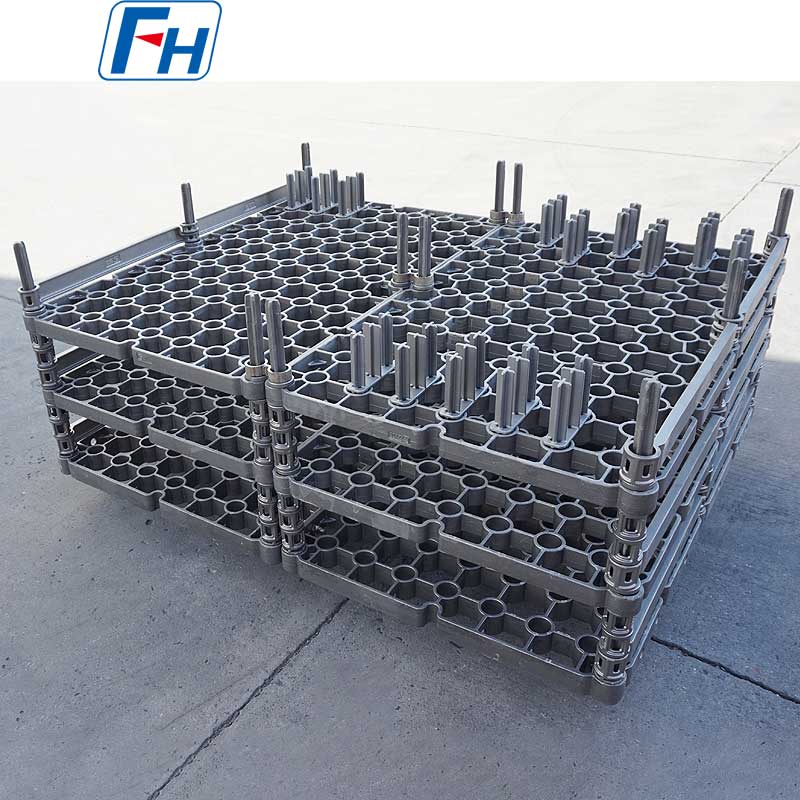

• سینی/سبد: برای خاموش کردن دسته ای قطعات کوچک و معمولی (مانند بست ها، غلتک های بلبرینگ). قسمت پایین باید دارای شکاف های کافی برای جریان خاموش باشد.
• چوب لباسی/میله های پوک: برای آویزان کردن قطعات شفت یا آستین، تضمین غوطه وری عمودی برای کاهش خمش.

2. تجهیزات اختصاصی درمان حرارتی ضد اعوجاج (دسته اصلی):

• قالب های خاموش کننده پرس دنده: کلاسیک ترین نمونه. چرخ دنده گرم شده بین سنبه مخروطی و قالب پرس قرار می گیرد تا در زیر پرس خاموش شود و به طور موثر اعوجاج و صافی دندان دنده را کنترل کند.
• گیره های انبساط حلقه یاتاقان/قطع حلقوی: از داخل در برابر دیوار بیرونی منبسط کنید یا از بیرون به سوراخ داخلی گیره دهید تا از گرد شدن آن جلوگیری کنید.
• قفسه های پشتیبانی شفت بلند: دارای چندین غلتک V شکل یا بلوک های نگهدارنده است که به شفت اجازه می دهد در حین کوئنچ آزادانه منقبض شود و در عین حال صاف بودن را حفظ کند.
• قاب های صاف کننده قطعات صفحه: از صفحات بالایی یا ساختارهای قاب برای محدود کردن تاب برداشتن صفحات نازک در حین خاموش کردن استفاده کنید.

3. فیکسچرهای مخصوص سخت شدن القایی:

• یکپارچه با سیم پیچ های القایی برای سخت شدن موضعی. ناحیه ای که باید سخت شود را دقیقاً قرار می دهد و مایع خنک کننده اسپری را هدایت می کند.

4. وسایل خاموش کننده خلاء/اتمسفر:

• دارای استحکام بالا و فرار کم در دماهای بالا (برای جلوگیری از آلوده شدن کوره و قطعه کار). اغلب از گرافیت، مولیبدن، تنگستن یا آلیاژهای ویژه مقاوم در برابر حرارت ساخته می شود.



ملاحظات کلیدی طراحی:

1. انتخاب مواد (اولویت بالا):

• فولادهای مقاوم در برابر حرارت: به عنوان مثال، AISI 314، 330، 253MA، مناسب برای اکثر اتمسفرهای خاموش کننده خنثی یا کمی اکسید کننده، مقرون به صرفه.
• آلیاژهای با دمای بالا: به عنوان مثال، Inconel 600/601، Haynes 230، برای دماهای بالاتر، محیط های خورنده تر، یا کوره های خلاء.
• مواد تخصصی: گرافیت (برای خاموش کردن خلاء در دمای بالا، جرم حرارتی کم، اما حساس به ضربه). سرامیک سیلیکون کاربید (در دماهای بسیار بالا، مقاوم در برابر سایش، اما شکننده).
• ملاحظات: استحکام تسلیم در دمای بالا، هدایت حرارتی، ضریب انبساط حرارتی (به طور ایده آل نزدیک به قطعه کار)، مقاومت در برابر شوک حرارتی، مقاومت در برابر خوردگی متوسط.

2. طراحی مکانیک سازه:

• اجتناب از تمرکز استرس: از فیله استفاده کنید و گوشه های تیز را کاهش دهید.
• تقارن و یکنواختی: توزیع یکنواخت گرما و خنک کننده را تضمین می کند.
• تعادل سبک وزن با استحکام / چقرمگی: مناطق کلیدی باربر را تقویت کنید، وزن را در مناطق غیر بحرانی کاهش دهید تا جرم حرارتی و مصرف انرژی کاهش یابد.

3. طراحی مسیر جریان خنک کننده:

• ساختار فیکسچر باید اجازه دهد که کوئنچنت آزادانه و سریع جریان یابد، بدون ایجاد مناطق مرده که می تواند منجر به خنک کننده موضعی ناکافی (نقاط نرم) روی قطعه کار شود.
• گاهی اوقات نیاز به طراحی راهنماهای جریان یا منافذ برای هدایت مایع به مناطق بحرانی است.



جدول درجه مواد:

سوالات متداول:

س: چگونه استعلام بدهیم؟

A: مرحله 1، لطفا جزئیاتی در مورد کوره خود، دمای کار، روش خنک کننده، وزن بارگیری کوره خود و غیره به ما بدهید.

مرحله 2، بهتر است نقشه های سه بعدی ارائه شود.

مرحله 3، زمانی که جزئیات کافی داشته باشیم، ممکن است نقشه های محصولات را طراحی کنیم و بر اساس آن نقل قول کنیم.

س: چه زمانی می توانم قیمت را دریافت کنم؟

A: ما معمولاً ظرف 24 ساعت پس از دریافت درخواست شما (به جز آخر هفته و تعطیلات) نقل قول می کنیم. اگر برای دریافت قیمت بسیار فوری هستید، لطفاً به ما ایمیل بزنید یا از راه های دیگر با ما تماس بگیرید تا بتوانیم به شما پیشنهاد دهیم.

س: چه زمانی تحویل انجام می شود؟ /زمان تحویل چقدر است؟

A: -سفارش نمونه: 35 روز پس از دریافت پرداخت کامل.

-سفارش سهام: 10 روز پس از دریافت پرداخت کامل

سفارش OEM: 30 روز پس از دریافت سپرده.

س: خدمات پس از فروش شما چیست؟

A: 1 سال گارانتی برای انواع محصولات؛

در صورتی که برای اولین بار لوازم جانبی معیوب پیدا کردید، قطعات جدید را به صورت رایگان در اختیار شما قرار می دهیم تا در سفارش بعدی، به عنوان یک سازنده با تجربه، از کیفیت و خدمات پس از فروش آن مطمئن باشید.

س: شرایط پرداخت شما چیست؟

A: T/T

پرداخت<=10000 دلار، 100% پیش پرداخت. پرداخت> USD10000، 50٪ T/T پیش پرداخت، موجودی قبل از حمل و نقل.

س: روش حمل و نقل چیست؟

A: حمل و نقل توسط DHL، UPS، EMS، Fedex، حمل و نقل هوایی، حمل و نقل دریایی یا حمل و نقل قطار.
